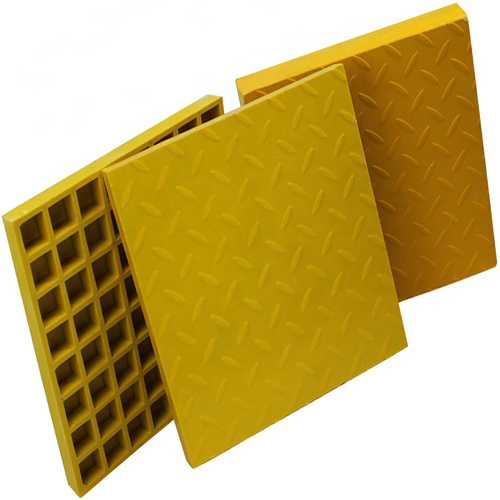

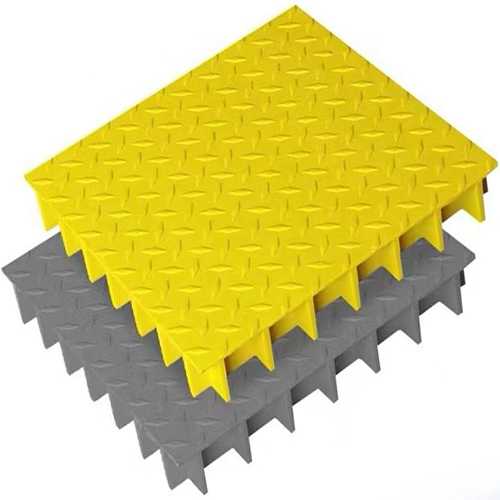

Charakterystyka kraty pomostowej FRP z pełną powierzchnią górną w formie blachy ryflowanej
Krata pomostowa FRP z pełną powierzchnią górną w formie blachy ryflowanej to panel podłogowy z tworzywa FRP, który łączy konstrukcyjną podstawę kratową z pełną, teksturowaną powierzchnią górną. Wykonana ze zbrojenia z włókna szklanego i matrycy z żywicy termoutwardzalnej, jest stosowana na zakrytych przejściach, platformach, pokrywach kanałów i innych przemysłowych powierzchniach podłogowych. Grubość panelu, system żywicy, konfiguracja kraty oraz rozstaw podpór wpływają na końcowe zachowanie pod obciążeniem.
Czym jest krata pomostowa FRP z pełną powierzchnią górną?
Krata pomostowa FRP z pełną powierzchnią górną to rodzaj kraty z tworzywa FRP z pełnym górnym panelem i wypukłym wzorem ryflowanym. Zamknięta powierzchnia zakrywa otwory znajdujące się w podstawowej konstrukcji kraty, dzięki czemu nadaje się do miejsc, w których wymagana jest ciągła powierzchnia przejścia lub gdzie należy ograniczyć przechodzenie małych przedmiotów, zanieczyszczeń lub cieczy przez otwory kraty.
W zależności od projektu i nazewnictwa dostawcy produkt może być również określany jako pełna krata FRP, krata FRP w formie blachy ryflowanej lub krata zamknięta.
Najważniejsze informacje o produkcie
- Materiał: tworzywo sztuczne wzmacniane włóknem szklanym (FRP / GRP)
- Powierzchnia górna: pełna powierzchnia w formie blachy ryflowanej z wypukłym wzorem
- Opcje żywicy: poliestrowa, winyloestrowa i fenolowa
- Standardowe grubości paneli: 25 mm, 30 mm i 38 mm
- Opcje kolorystyczne: szary, żółty, zielony i kolory niestandardowe
Materiał i konstrukcja powierzchni
Panel wykorzystuje ciągłe zbrojenie z włókna szklanego osadzone w matrycy z żywicy termoutwardzalnej. Pełna powierzchnia górna tworzy zamkniętą strefę przejścia nad konstrukcyjną podstawą kraty, a wypukły wzór ryflowany tworzy teksturowaną powierzchnię do typowego dostępu przemysłowego.
System żywicy może być dobierany do środowiska pracy. Żywica poliestrowa jest powszechnie stosowana w zastosowaniach ogólnych, natomiast systemy winyloestrowe i fenolowe mogą być wybierane, gdy projekt określa inne wymagania dotyczące oddziaływania chemicznego lub zachowania w warunkach pożaru. Odpowiedni system żywicy zależy od stosowanych substancji chemicznych, ich stężeń, temperatur i innych warunków eksploatacyjnych.
Typowe zastosowania
Krata pomostowa FRP z pełną powierzchnią górną jest stosowana w obszarach przemysłowych, w których potrzebna jest ciągła i zamknięta powierzchnia. Typowe zastosowania obejmują instalacje przetwarzania chemicznego, obiekty naftowe i gazowe, oczyszczalnie ścieków, obiekty energetyczne, obszary przetwórstwa żywności i napojów oraz konstrukcje morskie.

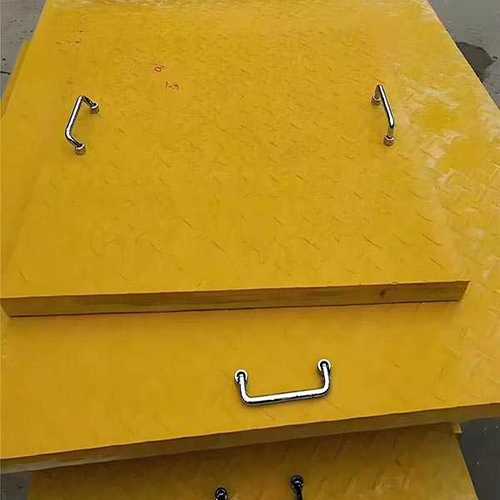

W zależności od układu projektu panele mogą być stosowane na przejściach, antresolach, stopniach schodów, pokrywach kanałów, w strefach dostępu i na platformach urządzeń.
Kryteria doboru
Ostateczna konfiguracja powinna być dobierana odpowiednio do środowiska montażu i wymaganych warunków eksploatacji:
- Obciążenie i rozpiętość: Grubość panelu, konfiguracja kraty i rozstaw podpór powinny być dopasowane do przewidywanych obciążeń i rodzaju ruchu. Do potwierdzenia wymaganej konfiguracji można wykorzystać obliczenia inżynierskie.
- Narażenie chemiczne: Dobór żywicy powinien uwzględniać konkretne substancje chemiczne, ich stężenia oraz temperatury pracy występujące w miejscu montażu.
- Charakterystyka powierzchni: Wypukły wzór ryflowany tworzy teksturowaną powierzchnię przejścia. W razie potrzeby można rozważyć dodatkowe wykończenie powierzchni, gdy projekt wymaga innych właściwości antypoślizgowych.
- Wymagania dotyczące zachowania w warunkach pożaru: W stosownych przypadkach dobór żywicy powinien uwzględniać wymagania projektu dotyczące zachowania w warunkach pożaru.
- Zakrycie powierzchni: Pełna powierzchnia górna tworzy zamkniętą strefę, która może pomóc ograniczyć przechodzenie małych przedmiotów, zanieczyszczeń i cieczy przez otwory kraty.
Dane inżynierskie
Nośność, granice ugięcia i inne właściwości inżynierskie zależą od wybranej grubości panelu, konfiguracji kraty, systemu żywicy i rozstawu podpór. Dobór produktu powinien zatem opierać się na rzeczywistych warunkach montażu i przewidywanych obciążeniach.
Specyfikacja techniczna
| Właściwość | Opcje / wartości standardowe |
|---|---|
| Materiał | Tworzywo sztuczne wzmacniane włóknem szklanym (FRP / GRP) |
| Powierzchnia górna | Pełna powierzchnia w formie blachy ryflowanej z wypukłym wzorem |
| Opcje żywicy | Poliestrowa, winyloestrowa, fenolowa |
| Grubość panelu | 25 mm, 30 mm, 38 mm |
| Opcje kolorystyczne | Szary, żółty, zielony, kolory niestandardowe |
| Nośność | Zależna od konfiguracji panelu i rozstawu podpór |
Najczęściej zadawane pytania
Czy krata pomostowa FRP z pełną powierzchnią górną nadaje się do dużych obciążeń?
Nośność zależy od grubości panelu, konfiguracji kraty, rozstawu podpór i rodzaju obciążenia. Wymagana konfiguracja powinna być dobrana zgodnie z rzeczywistą rozpiętością i warunkami eksploatacji.
Czym różni się pełna krata FRP od stalowej blachy ryflowanej?
FRP jest niemetalowym materiałem kompozytowym, natomiast stalowa blacha ryflowana jest materiałem metalowym. Dlatego FRP nie tworzy rdzy żelaznej w taki sam sposób jak stal węglowa. Odpowiedni wybór zależy od wymaganych obciążeń, środowiska montażu, konfiguracji powierzchni i warunków eksploatacji projektu.
Czy kratę można dostosować do projektu?
Konfigurację produktu można dobierać pod względem wymiarów, grubości, systemu żywicy, koloru i wymagań dotyczących powierzchni. Dostępną konfigurację należy potwierdzić na podstawie konkretnych wymagań projektu.
Powiązane produkty i elementy systemu
Krata pomostowa FRP z pełną powierzchnią górną może być stosowana jako część szerszego systemu podłogowego lub platformowego FRP. Do powiązanych elementów mogą należeć:
- Belki podporowe i ramy konstrukcyjne FRP do montażu kraty
- Poręcze i systemy zabezpieczające dla podwyższonych platform
- Elementy mocujące, klipsy dociskowe i akcesoria połączeniowe
Powiązane grupy produktów można znaleźć w przewodniku po formowanych kratach FRP lub w przeglądzie systemów krat FRP.
Zapytanie inżynierskie
Aby pomóc w określeniu odpowiedniej konfiguracji panelu, podczas składania zapytania należy podać najważniejsze warunki projektu:
- Wymiary panelu i wymagana grubość
- Rozstaw podpór i przewidywane obciążenia
- Rodzaj ruchu, np. pieszy, wózki lub pojazdy
- Narażenie chemiczne i zakres temperatury pracy
- Preferowane wykończenie powierzchni
- Wymagania projektu dotyczące zachowania w warunkach pożaru, jeśli mają zastosowanie
- Preferowany kolor i wymagana ilość
