Przegląd Balustrady z FRP
Balustrada z FRP to modułowy system wykonany z profili i elementów z tworzywa wzmocnionego włóknem szklanym. Stosuje się ją na platformach przemysłowych, pomostach, w obszarach morskich i innych środowiskach, w których uwzględnia się korozję, izolację elektryczną lub konstrukcję niemetalową. Konfiguracja zależy od geometrii profili, systemu żywicy, rozstawu słupków, sposobu mocowania i wymagań dotyczących obciążeń projektowych.
Czym jest System Balustrady z FRP?

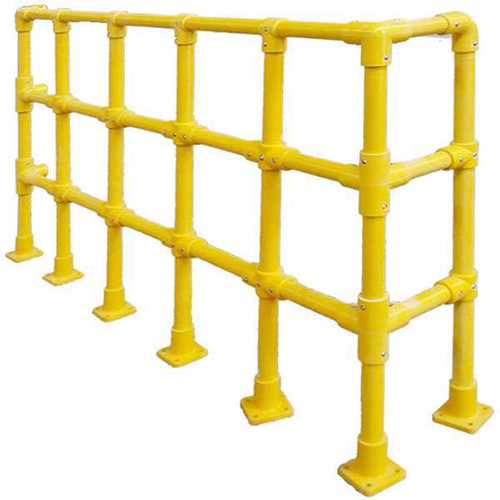

System balustrady z FRP to modułowa konstrukcja składająca się z elementów FRP lub GRP, takich jak poręcze górne, poręcze pośrednie, słupki, płyty podstawowe i wsporniki montażowe. Elementy są zwykle dostarczane jako pultrudowane profile z włókna szklanego i montowane za pomocą łączników mechanicznych lub innych określonych metod połączenia. System stanowi niemetalową opcję balustrady dla środowisk przemysłowych, morskich i innych miejsc narażonych na korozję lub wymagających izolacji elektrycznej.
Najważniejsze Cechy Produktu
- Materiał: Zbrojenie z włókna szklanego z matrycą z żywicy termoutwardzalnej
- Elementy systemu: Poręcz górna, poręcz pośrednia, słupki, płyty podstawowe i wsporniki montażowe
- Kształty profili: Okrągłe lub prostokątne profile poręczy oraz słupki kwadratowe lub okrągłe mogą być konfigurowane dla różnych układów
- Wykończenie powierzchni: Gładkie lub strukturalne, zgodnie z wymaganiami dotyczącymi chwytu, czyszczenia i wyglądu
- Właściwości elektryczne: FRP jest ogólnie materiałem nieprzewodzącym, jednak właściwości elektryczne mogą zależeć od składu, dodatków i stanu powierzchni
- Konfiguracja: Wymiary, system żywicy, rozmieszczenie elementów i szczegóły mocowania są określane zgodnie z wymaganiami projektu
Materiał i Konstrukcja
Elementy balustrady z FRP są wykonane ze zbrojenia z włókna szklanego osadzonego w matrycy z żywicy termoutwardzalnej. Profile pultrudowane wykorzystują ciągłe zbrojenie wewnątrz przekroju kompozytowego do formowania poręczy i słupków systemu.
Dobór żywicy zależy od przewidywanego środowiska pracy. Systemy na bazie żywicy poliestrowej są stosowane w ogólnych zastosowaniach przemysłowych, natomiast systemy winyloestrowe mogą być wybierane tam, gdzie wymagana jest odporność chemiczna. W projektach z określonymi wymaganiami dotyczącymi zachowania w warunkach pożaru można również rozważyć systemy żywic uniepalnionych, zależnie od wybranej konfiguracji.
Profile poręczy są dostępne w kształtach okrągłych lub prostokątnych, natomiast słupki mogą być kwadratowe lub okrągłe. Opcje powierzchni obejmują powierzchnie gładkie i strukturalne, dobierane zgodnie z wymaganiami dotyczącymi chwytu, czyszczenia i wyglądu. Kolor i inne opcje wykończenia mogą być określone jako część konfiguracji projektu, jeśli są dostępne.
Cięcie lub wiercenie na miejscu zmienia stan fabrycznie wykończonych krawędzi i otworów. Odsłonięte włókna szklane należy po obróbce terenowej odpowiednio uszczelnić za pomocą kompatybilnej żywicy lub systemu uszczelniającego. Narażenie chemiczne należy rozpatrywać wraz z doborem żywicy, temperaturą, stężeniem i rzeczywistymi warunkami pracy.
Zastosowania
Balustrady z FRP są powszechnie stosowane w miejscach, w których korozja, izolacja elektryczna lub niemetalowa konstrukcja stanowią istotne kryteria projektowe. Typowe zastosowania obejmują:
- Platformy morskie i offshore, pomosty i nabrzeża
- Zakłady przetwórstwa chemicznego i obszary magazynowe
- Oczyszczalnie ścieków i stacje pomp
- Platformy przemysłowe, pomosty i obszary dostępu narażone na działanie chemikaliów
- Obiekty komercyjne i infrastrukturalne w strefach przybrzeżnych lub o wysokiej wilgotności
Przydatność konkretnego zastosowania zależy od wybranej konfiguracji balustrady, warunków środowiskowych, sposobu mocowania i wymagań projektu.
Nośność
Zachowanie balustrady z FRP pod obciążeniem zależy od konfiguracji i nie może być opisane jedną uniwersalną wartością. Kluczowe zmienne obejmują:
- Wymiary przekrojów poręczy i słupków
- Rozstaw słupków i sposób mocowania
- System żywicy i temperatura pracy
- Wysokość systemu i układ poręczy pośrednich
- Wymagane obciążenie projektowe i dopuszczalne ugięcie
Zmiana rozmiaru profilu, rozpiętości, rozstawu słupków, sposobu mocowania lub innych głównych parametrów projektowych może zmienić zachowanie konstrukcyjne systemu. Ostateczne sprawdzenie obciążenia i ugięcia powinno zatem opierać się na wybranym układzie systemu i warunkach mocowania.
Kryteria Doboru
Przy specyfikowaniu systemu balustrady z FRP inżynierowie zazwyczaj uwzględniają następujące zmienne:
- Wymiary profili: Rozmiary poręczy i słupków dobiera się odpowiednio do rozpiętości, geometrii systemu i wymaganych właściwości konstrukcyjnych.
- System żywicy: Dobór żywicy zależy od narażenia chemicznego, warunków środowiskowych i wymaganych właściwości użytkowych.
- Sposób mocowania: Mocowanie na płycie podstawowej, w rdzeniu lub do powierzchni może być dobrane odpowiednio do konstrukcji wsporczej i drogi przenoszenia obciążenia.
- Wysokość systemu i rozstaw poręczy: Układ jest określany zgodnie z wymaganiami projektu i właściwymi kryteriami bezpieczeństwa.
- Wykończenie: Gładkie lub strukturalne, zgodnie z wymaganiami dotyczącymi chwytu, czyszczenia i wyglądu.
W przypadku konfiguracji projektowych wymiary profili, rozstaw słupków, sposób mocowania, system żywicy i warunki środowiskowe należy rozpatrywać łącznie.
Specyfikacja Techniczna
Poniższa tabela przedstawia główne obszary konfiguracji systemów balustrad z FRP. Konkretne wymiary i charakterystyki zależą od wybranej konfiguracji projektu.
| Parametr | Typowy Zakres / Opcje | Uwagi |
|---|---|---|
| Materiał | Tworzywo wzmocnione włóknem szklanym (FRP/GRP) | Matryca z żywicy termoutwardzalnej ze zbrojeniem z włókna szklanego |
| Typy profili | Poręcz górna, poręcz pośrednia, słupek, płyta podstawowa, wspornik | Wymiary profili i rozmieszczenie elementów określane są według projektu |
| Geometria systemu | Określana według projektu | Obejmuje wysokość, układ poręczy, rozstaw słupków i sposób mocowania |
| System żywicy | Poliester, winyloester i wybrane systemy uniepalnione | Dobór zależy od środowiska i wymaganych właściwości |
| Wykończenie powierzchni | Gładkie lub strukturalne | Dobierane pod kątem chwytu, czyszczenia i wyglądu |
| Opcje mocowania | Płyta podstawowa, mocowanie w rdzeniu lub mocowanie powierzchniowe | Dobierane zgodnie z podłożem i drogą przenoszenia obciążenia |
| Nośność | Zależna od konfiguracji | Zależna od rozmiaru profilu, rozpiętości, rozstawu słupków, mocowania i obciążenia projektowego |
| Właściwości temperaturowe | Zależne od systemu żywicy | Należy uwzględnić wybraną żywicę i rzeczywiste środowisko pracy |
| Właściwości elektryczne | Zasadniczo nieprzewodzące | Mogą zmieniać się w zależności od składu, dodatków i stanu powierzchni |
Informacje techniczne dla konkretnego projektu mogą zostać przygotowane na podstawie wybranej konfiguracji balustrady i warunków zastosowania.
Najczęściej Zadawane Pytania
Czy balustrady z FRP nadają się do zastosowań zewnętrznych?
Balustrady z FRP mogą być stosowane na zewnątrz, w tym w środowisku morskim, nadmorskim i o wysokiej wilgotności. Przy określaniu systemu należy uwzględnić dobór żywicy, obróbkę powierzchni, ekspozycję na UV i warunki pracy.
Czym balustrady z FRP różnią się od balustrad metalowych?
Balustrady z FRP są niemetalowymi systemami kompozytowymi. W porównaniu z materiałami metalowymi różnią się między innymi właściwościami związanymi z korozją, elektrycznością, masą i zachowaniem termicznym. Odpowiednie porównanie wymaga uwzględnienia wymiarów profili, konfiguracji i wymagań projektu.
Czy balustrady z FRP można dostosować?
Systemy balustrad z FRP mogą być konfigurowane pod względem wymiarów profili, wysokości systemu, rozmieszczenia poręczy, sposobu mocowania, wykończenia powierzchni, systemu żywicy i innych wymagań projektu, z uwzględnieniem możliwości produkcyjnych i warunków zamówienia.
Jakie informacje są potrzebne do określenia systemu balustrady z FRP?
Przydatne dane obejmują wysokość systemu, układ poręczy, rozstaw słupków, sposób mocowania, przewidywane obciążenia, ekspozycję środowiskową, zakres temperatury, wykończenie powierzchni i wymagania dotyczące koloru. Dane te pomagają określić konfigurację do oceny.
Produkty Powiązane i Elementy Systemu
Balustrady z FRP są często stosowane jako część szerszego systemu dostępu i bezpieczeństwa FRP. Powiązane produkty mogą obejmować:
- Platformy i pomosty FRP do podwyższonych stref dostępu
- Drabiny FRP z koszem ochronnym i systemy schodowe do dostępu pionowego
- Elementy montażowe, płyty podstawowe, łączniki i komponenty mocujące
Produkty powiązane mogą być dobierane zgodnie z tym samym układem projektu, warunkami środowiskowymi i wymaganiami montażowymi.
Zapytanie Techniczne
W przypadku konfiguracji balustrady z FRP przeznaczonej do konkretnego projektu należy przekazać główne parametry projektowe i warunki zastosowania do oceny technicznej.
- Wysokość systemu i układ poręczy pośrednich
- Rozstaw słupków i sposób mocowania
- Przewidywane obciążenia i dopuszczalne ugięcie
- Ekspozycja chemiczna i zakres temperatury otoczenia
- Warunki zastosowania zewnętrznego i ekspozycji na UV
- Wykończenie powierzchni i preferowany kolor
