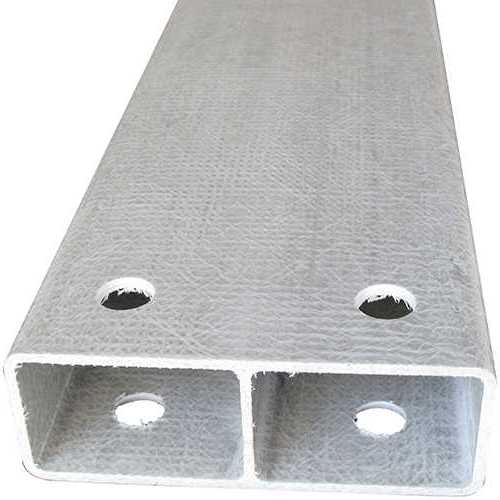

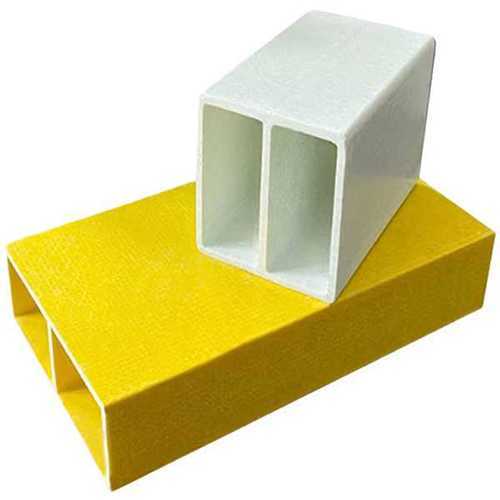

FRP 도리 개요
FRP 도리는 유리섬유 보강재와 열경화성 수지 매트릭스로 구성된 인발성형 구조용 프로파일로, 지붕재, 외장재 및 관련 건축 요소를 지지하는 데 사용됩니다. FRP 또는 GRP 도리라고도 하며, 프로젝트 조건에 따라 다양한 단면 형상과 수지 시스템으로 구성할 수 있습니다. 선정 시 경간, 하중, 접합부, 온도 및 사용 환경을 고려합니다.
FRP 도리란 무엇인가?
FRP 도리는 지붕재, 외장재, 단열 패널 또는 기타 지붕 요소를 지지하고 하중을 주요 구조체로 전달하는 지붕 구조 부재입니다. FRP / GRP 도리는 비금속 구조용 프로파일이 프로젝트 요구사항에 적합한 경우 건축 구조 용도로 검토할 수 있습니다.
강재가 아니라 유리섬유 보강재와 수지 매트릭스로 구성되므로, 재료 선정 시 습기, 염분 노출, 화학적 환경, 온도 및 기타 환경 조건을 함께 고려할 수 있습니다.
주요 제품 정보
- 재료: 유리섬유 강화 폴리머 (FRP / GRP)
- 제조 공정: 인발성형(Pultrusion)
- 프로파일 형상: C형, Z형, U형 또는 프로젝트 요구사항에 따른 기타 단면
- 수지 옵션: 폴리에스터, 비닐에스터 및 난연 배합, 구성에 따라 선택
- 전기적 특성: 적용 조건에 따라 비전도성 구성을 검토할 수 있음
재료 및 구조
FRP 도리는 인발성형 공정으로 제조됩니다. 연속 유리섬유 보강재와 열경화성 수지 매트릭스를 결합한 후 가열된 금형을 통과시켜 연속적인 구조용 프로파일로 성형합니다. 이 공정은 프로파일 길이 방향으로 정의된 단면 형상을 형성합니다.
수지 선정은 재료 사양을 결정하는 중요한 요소입니다. 사용 환경, 온도, 화학적 조건 및 기타 프로젝트 요구사항에 따라 적합한 구성이 달라질 수 있습니다. 일반적인 옵션에는 폴리에스터, 비닐에스터 및 난연 수지 시스템이 포함됩니다.
주요 적용 분야
FRP 도리는 습기, 부식 환경 또는 유지관리 조건을 재료 선정에 반영해야 하는 산업용 및 상업용 건축물에 사용됩니다. 적용 환경에는 화학 처리 시설, 해안 구조물, 하수 처리 시설, 농업용 건축물 및 식품 가공 시설 등이 포함될 수 있습니다.
기존 금속 지붕 부재가 부식의 영향을 받거나 비금속 구조용 프로파일이 필요한 개보수 프로젝트에서도 FRP 도리를 검토할 수 있습니다.
선정 시 고려사항
FRP 도리의 선정은 일반적으로 구조 구성과 프로젝트 조건에 따라 달라집니다. 주요 고려사항은 다음과 같습니다.
- 경간 및 하중: 필요한 경간과 지붕 하중에 따라 프로파일 높이, 두께, 지지 간격 및 단면 형상을 검토해야 합니다.
- 접합부: 선택한 프로파일과 함께 접합 상세, 고정 방식 및 지지 조건을 검토해야 합니다.
- 수지 시스템: 선택한 수지 시스템은 화학적 조건, 온도 및 기타 관련 요소를 포함한 예상 사용 환경을 반영해야 합니다.
- 프로파일 형상: 지붕 구조 배치와 접합 상세에 따라 C형, Z형, U형 또는 기타 단면을 검토할 수 있습니다.
- 환경 노출: 화학물질 종류와 농도, 온도, 습기, 염분 노출 및 UV 조건은 재료 선정에 영향을 줄 수 있습니다.
- 현장 가공: 절단이나 천공으로 인해 가공된 모서리에서 유리섬유가 노출될 수 있습니다. 노출된 섬유는 해당 설치 지침에 따라 적합한 수지 시스템으로 밀봉해야 합니다.
제품 구성 옵션
| 항목 | 옵션 / 설명 |
|---|---|
| 재료 | 유리섬유 강화 폴리머(FRP / GRP) |
| 제조 공정 | 인발성형 |
| 프로파일 형상 | C형, Z형, U형 및 프로젝트 요구사항에 따른 기타 단면 |
| 수지 옵션 | 폴리에스터, 비닐에스터 및 난연 배합, 구성에 따라 선택 |
| 전기적 특성 | 적용 조건에 따라 비전도성 구성을 검토할 수 있음 |
하중 용량, 온도 조건 및 환경 적합성은 선택한 프로파일, 수지 시스템, 지지 조건 및 프로젝트 요구사항에 따라 달라집니다. 기술 데이터 요청 시 필요한 경간, 하중, 접합 조건 및 사용 환경을 제공해 주십시오.
자주 묻는 질문
FRP 도리와 강재 도리의 차이점은 무엇인가요?
FRP 도리는 유리섬유 보강재와 수지 매트릭스로 구성된 비금속 구조용 프로파일이며, 강재 도리는 금속 부재입니다. 재료 선택은 경간, 하중, 접합부, 사용 환경, 온도, 유지관리 조건 및 전체 구조 구성과 같은 요소에 따라 달라집니다.
FRP 도리의 하중 용량은 어떻게 결정되나요?
하중 용량은 프로파일 형상과 치수, 경간, 지지 간격, 하중 조건, 접합부 및 재료 구성에 따라 달라집니다. 따라서 적절한 구성은 재료명만으로 판단하지 않고 실제 프로젝트 조건을 기준으로 검토해야 합니다.
FRP 도리를 화학 설비에 적용할 수 있나요?
선택한 재료 구성이 실제 노출 조건과 적합한 경우 FRP 도리를 화학 설비용으로 검토할 수 있습니다. 선정 시 화학물질의 종류와 농도, 온도, 노출 조건 및 수지 시스템을 고려해야 합니다.
어떤 프로파일 형상을 사용할 수 있나요?
일반적인 형상에는 C형, Z형 및 U형이 있습니다. 프로젝트 설계와 제조 조건에 따라 다른 단면 형상도 검토할 수 있습니다.
FRP 도리에는 아연도금이 필요한가요?
FRP 도리는 비금속이므로 강재 도리와 같은 방식으로 아연도금을 적용하는 부재가 아닙니다. 표면 처리와 보호 요구사항은 선택한 구성과 프로젝트의 사용 환경에 따라 달라집니다.
온도 조건은 FRP 도리 선정에 어떤 영향을 주나요?
온도 요구사항은 선택한 수지 시스템, 프로파일 구성 및 사용 환경과 함께 검토해야 합니다. 프로젝트에서 정해진 또는 연속적인 사용 온도가 요구되는 경우 해당 조건을 기준으로 재료 구성을 평가해야 합니다.
관련 제품 및 시스템 구성품
FRP 도리는 더 큰 FRP 구조 시스템의 일부로 사용될 수 있습니다. 관련 제품 및 구성품에는 다음이 포함될 수 있습니다.
- FRP 구조용 프로파일 및 프레임 부재
- 통로 및 플랫폼용 FRP 그레이팅
- 체결 하드웨어 및 접합 액세서리
관련 FRP 적용 분야는 FRP 구조용 프로파일, FRP 인발성형 바 그레이팅 또는 FRP 플랫폼 페이지에서도 확인할 수 있습니다.
기술 데이터 요청
제품 또는 프로젝트별 기술 데이터를 요청할 때에는 도리 선정과 관련된 주요 설계 조건과 사용 환경을 제공해 주십시오.
- 필요한 도리 경간 및 지지 간격
- 예상 지붕 하중: 고정하중, 활하중, 풍하중, 적설하중 등
- 화학물질 노출 및 주변 온도 범위
- 선호하는 프로파일 형상(C, Z, U 또는 기타 단면)
- 해당되는 경우 방화 성능 또는 비전도성 요구사항
- 필요 수량 및 희망 납기
