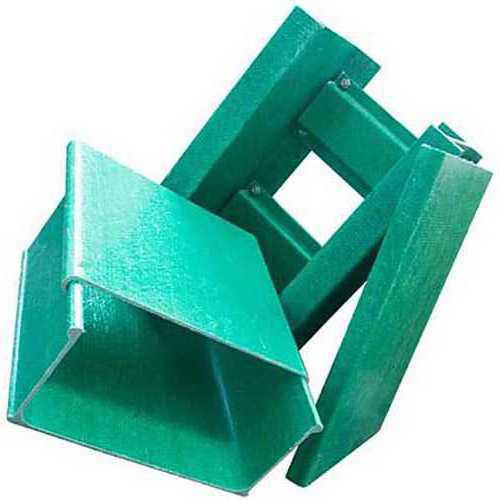

유리섬유 케이블 트레이

유리섬유 케이블 트레이 개요

유리섬유 케이블 트레이란?

유리섬유 케이블 트레이는 유리섬유 강화 플라스틱(FRP/GRP) 프로파일로 제작된 비금속 케이블 지지 부품입니다. 부식 노출, 전기 절연 또는 경량 구조가 중요한 산업 설비에서 케이블을 지지하고 배선합니다. 트레이 시스템은 직선 구간과 엘보, 티, 수직 상승부, 커버 등의 호환 부품으로 구성하여 케이블 배선 경로를 만들 수 있습니다. FRP 케이블 트레이, GRP 케이블 트레이, 복합재 케이블 트레이 또는 인발성형 케이블 트레이라고도 합니다.

주요 제품 정보

• 재질: 폴리에스터 수지와 유리섬유 보강재. 프로젝트 요구사항에 따라 다른 수지 시스템을 지정할 수 있습니다.
• 트레이 유형: 사다리형, 솔리드 바닥형, 천공형 및 채널형.
• 제조 공정: 인발성형한 FRP 구조 프로파일을 조립한 케이블 트레이 섹션.
• 전기적 특성: FRP는 전기적으로 비전도성이며, 케이블 지지 설계에서 전기 절연이 고려되는 경우 사용할 수 있습니다.
• 시스템 구성: 직선 구간, 엘보, 티, 수직 상승부, 커버 및 기타 호환 부품을 필요한 케이블 경로에 따라 조합할 수 있습니다.

재질 및 구조

주요 구조 부재는 인발성형 공정으로 제조됩니다. 연속 유리섬유 보강재에 열경화성 수지 시스템을 함침한 후 가열된 다이를 통과시켜 일정한 FRP 프로파일을 형성합니다. 이후 기계식 체결재 또는 기타 적합한 연결 방법을 사용하여 사다리형, 솔리드 바닥형, 천공형 또는 채널형 트레이 구성으로 조립할 수 있습니다.

유리섬유 케이블 트레이에는 일반적으로 폴리에스터 수지가 사용되며, 운전 환경 또는 화학적 노출 조건에 따라 다른 수지 시스템을 지정할 수 있습니다.

현장에서 절단 또는 천공하면 가공된 가장자리에서 유리섬유가 노출될 수 있습니다. 설치 조건상 필요한 경우 노출된 절단부는 적합한 수지 또는 적절한 가장자리 실링 시스템으로 밀봉해야 합니다.

주요 적용 분야

유리섬유 케이블 트레이는 부식 노출, 전기 절연 또는 유지관리 요구사항이 중요한 산업 환경에서 케이블 지지 및 배선에 일반적으로 사용됩니다. 주요 적용 분야는 다음과 같습니다.

• 화학 공정: 화학물질, 증기 또는 습기에 노출되는 구역의 케이블 배선.
• 해양 석유 및 가스: 염분, 습기 및 외부 환경에서의 케이블 지지.
• 폐수 처리: 지속적으로 습하거나 젖은 구역의 케이블 관리.
• 발전: 전력, 제어 및 통신 케이블의 지지 및 배선.
• 광산 및 터널: 특정 환경 요구조건을 갖는 산업 설비에서의 비금속 케이블 지지.
• 교통 인프라: 교량, 철도 시스템 및 기타 옥외 인프라를 따라 이루어지는 케이블 배선.

트레이 선택은 케이블 배열, 구조적 요구사항, 환경 노출 및 설치 조건에 따라 달라집니다.

하중 용량

유리섬유 케이블 트레이의 하중 용량은 지정된 트레이 구성과 설치 조건에 따라 달라집니다. 주요 변수는 다음과 같습니다.

• 사다리형, 솔리드 바닥형, 천공형 또는 채널형 등의 트레이 유형.
• 트레이 폭 및 측면 레일 높이.
• 지지점 사이의 간격.
• 수지 시스템 및 온도 조건.
• 케이블 수량, 배열 및 중량.

하중 및 처짐은 지정된 트레이 구성과 설계 조건에 대해 평가해야 합니다. 필요한 트레이 치수, 케이블 하중 및 지지 간격을 제공하면 프로젝트별 하중 계산을 준비할 수 있습니다.

선정 시 고려사항

유리섬유 케이블 트레이를 선정할 때 프로젝트 요구사항에 따라 다음 변수를 고려해야 합니다.

• 트레이 유형: 사다리형은 케이블 배선을 위한 개방 구조를 제공하고, 솔리드 바닥형은 연속적인 케이블 지지를 제공합니다. 천공형과 채널형은 다양한 설치 레이아웃에 대한 추가 옵션을 제공합니다.
• 하중 요구사항: 필요한 트레이 구성을 결정할 때 트레이 폭, 측면 레일 높이, 지지 간격, 케이블 배열 및 전체 케이블 중량을 고려합니다.
• 수지 시스템: 폴리에스터 수지가 일반적으로 사용됩니다. 화학적 노출 또는 운전 환경에 따라 다른 재료 특성이 필요한 경우 다른 수지 시스템을 고려할 수 있습니다.
• 화재 성능: 화재 성능이 프로젝트 요구사항인 경우 제품 선정 시 적용되는 성능 사양을 확인해야 합니다.
• UV 노출: 옥외 설치에서는 수지 시스템과 표면 마감재를 선정할 때 예상되는 일사 노출을 고려해야 합니다.
• 설치 조건: 지지 간격, 연결 방법, 현장 가공 및 케이블 트레이 주변의 환경 조건을 고려합니다.

기술 사양

유리섬유 케이블 트레이의 구성은 트레이 유형, 치수, 재료 시스템, 액세서리 및 프로젝트 요구사항에 따라 지정할 수 있습니다. 일반적인 사양 항목은 다음과 같습니다.

• 재질: 유리섬유 보강재와 열경화성 수지를 사용한 FRP/GRP. 프로젝트 요구사항에 따라 대체 수지 시스템을 지정할 수 있습니다.
• 트레이 유형: 사다리형, 솔리드 바닥형, 천공형 및 채널형.
• 치수: 폭, 측면 레일 높이, 섹션 길이 및 기타 치수는 지정된 구성과 프로젝트 요구사항에 따라 달라집니다.
• 구조 구성: 트레이 형상과 프로파일 치수는 케이블 하중, 지지 간격 및 설치 조건을 고려하여 설정합니다.
• 액세서리: 커버, 엘보, 티, 수직 상승부, 클램프, 연결 플레이트 및 지지 브래킷.
• 사용 온도: 적용 가능한 사용 범위는 선택한 수지 시스템과 프로젝트 조건에 따라 달라집니다.

프로젝트별 치수 또는 하중 정보가 필요한 경우 필요한 트레이 유형, 치수, 지지 간격, 케이블 하중 및 환경 조건을 제공해 주십시오.

자주 묻는 질문

유리섬유 케이블 트레이란 무엇인가요?

유리섬유 케이블 트레이는 유리섬유 강화 플라스틱(FRP/GRP)으로 제작된 비금속 케이블 지지 시스템입니다. 부식 노출, 전기 절연 또는 경량 구조가 중요한 산업 설비에서 전기, 제어 및 통신 케이블을 배선하고 지지하는 데 사용됩니다.

유리섬유 케이블 트레이는 전기 케이블을 지지할 수 있나요?

예. 유리섬유 케이블 트레이는 전력, 제어 및 통신 케이블을 위한 지지 시스템으로 사용됩니다. 필요한 구성은 케이블 중량, 트레이 치수, 지지 간격 및 설치 조건에 따라 달라집니다.

어떤 종류의 유리섬유 케이블 트레이가 있나요?

일반적인 구성에는 사다리형, 솔리드 바닥형, 천공형 및 채널형이 있습니다. 적절한 구성은 케이블 배열, 지지 요구사항, 환기 및 설치 환경에 따라 달라집니다.

유리섬유 케이블 트레이는 부식 환경에 적합한가요?

FRP 케이블 트레이는 부식성 산업 환경에서 일반적으로 고려됩니다. FRP 재료 시스템은 일반적인 강철 케이블 트레이에서 발생하는 표면 녹을 형성하지 않기 때문입니다. 특정 화학물질에 노출되는 경우 수지 시스템의 선정이 중요합니다.

유리섬유 케이블 트레이를 실외에서 사용할 수 있나요?

유리섬유 케이블 트레이는 실외 설치에 사용할 수 있습니다. 장기간의 일광 노출과 변화하는 환경 조건에 대해서는 설치 환경에 따라 수지 시스템과 표면 마감재를 선정해야 합니다.

유리섬유 케이블 트레이에는 도장이 필요한가요?

FRP 케이블 트레이는 녹 방지를 위한 일반적인 금속 도장이 필요하지 않습니다. 트레이 지지부, 연결부 및 체결부품의 점검은 일반적인 설치 및 유지관리 작업에 포함할 수 있습니다.

유리섬유 케이블 트레이를 맞춤 제작할 수 있나요?

트레이 치수, 구성 및 부품 배열은 프로젝트 요구사항과 생산 능력에 따라 지정할 수 있습니다. 필요한 치수, 트레이 유형, 케이블 하중, 지지 간격 및 설치 조건을 제공하여 기술 검토를 받을 수 있습니다.

관련 제품 및 시스템 구성품

유리섬유 케이블 트레이는 일반적으로 케이블 관리 시스템의 일부로 설치됩니다. 관련 구성품에는 다음이 포함될 수 있습니다.

• 트레이 설치용 FRP 지지 구조물 및 브래킷.
• 케이블 래더 및 호환 가능한 케이블 관리 구성품.
• 체결부품 및 연결 플레이트.
• 트레이 커버 및 관련 시스템 구성품.

관련 구성품은 트레이 구성과 설치 요구사항에 따라 선정할 수 있습니다.

기술 데이터 요청

기술 데이터, 치수 정보, 레이아웃 계획 또는 프로젝트별 구성 검토가 필요한 경우 필요한 프로젝트 정보를 제출해 주시면 적절한 케이블 트레이 구성을 검토할 수 있습니다.

• 필요한 트레이 유형 및 치수
• 케이블 종류, 배열 및 총 하중
• 지지 간격 및 설치 조건
• 화학적 노출 및 주변 온도 범위
• 실내 또는 실외 설치 요구사항
• 재료 또는 구성에 관한 프로젝트별 요구사항
