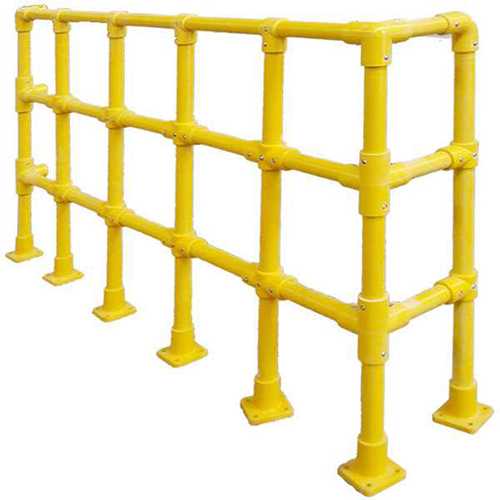

FRP 난간 시스템 개요
FRP 난간 시스템은 유리섬유 강화 플라스틱 프로파일과 시스템 구성품으로 조립되는 모듈형 난간 시스템입니다. 산업용 플랫폼, 통로, 해양 설비 및 부식 노출, 전기 절연 또는 비금속 구조가 설계상 고려되는 환경에 사용됩니다. 구성은 프로파일 형상, 수지 시스템, 기둥 간격, 설치 방식 및 프로젝트 하중 조건에 따라 달라집니다.
FRP 난간 시스템이란?
FRP 난간 시스템은 상부 난간, 중간 난간, 기둥, 베이스 플레이트 및 설치 브래킷과 같은 FRP 또는 GRP 구성품으로 이루어진 모듈형 난간 구조입니다. 구성품은 일반적으로 인발성형 유리섬유 강화 플라스틱 프로파일로 공급되며, 기계식 체결재 또는 지정된 기타 연결 방식으로 조립됩니다. 부식 노출이나 전기 절연이 고려되는 산업 및 해양 환경에 비금속 난간 시스템으로 적용할 수 있습니다.
주요 제품 특징
- 재질: 열경화성 수지 매트릭스와 유리섬유 보강재
- 시스템 구성품: 상부 난간, 중간 난간, 기둥, 베이스 플레이트 및 설치 브래킷
- 프로파일 형상: 원형 또는 사각형 난간 프로파일과 사각형 또는 원형 기둥을 시스템 배치에 맞게 구성 가능
- 표면 마감: 그립, 세척 및 외관 요구사항에 따라 매끄러운 표면 또는 텍스처 표면 선택
- 전기적 특성: FRP는 일반적으로 비전도성이지만 배합, 첨가제 및 표면 상태에 따라 전기적 특성이 달라질 수 있음
- 구성: 치수, 수지 시스템, 구성품 배치 및 설치 세부사항은 프로젝트 요구사항에 따라 지정
재질 및 구조
FRP 난간 구성품은 열경화성 수지 매트릭스에 유리섬유 보강재가 함침된 복합재로 제작됩니다. 인발성형 프로파일은 복합 단면 내부에 연속 보강재를 사용하여 난간과 기둥에 필요한 프로파일을 형성합니다.
수지 시스템은 사용 환경에 따라 선택합니다. 일반 산업용에는 폴리에스터 수지 시스템이 사용되며, 화학적 노출에 대한 저항성이 요구되는 경우 비닐에스터 수지 시스템을 선택할 수 있습니다. 특정한 화재 성능 요구사항이 있는 프로젝트에서는 선택된 구성에 따라 난연성 수지 시스템도 고려할 수 있습니다.
난간 프로파일은 원형 또는 사각형 형상으로 제공되며 기둥은 사각형 또는 원형으로 구성할 수 있습니다. 표면 마감은 그립, 세척 및 외관 요구사항에 따라 매끄러운 표면 또는 텍스처 표면으로 선택할 수 있습니다. 색상 및 기타 마감 옵션은 가능한 경우 프로젝트 구성에 포함할 수 있습니다.
현장에서 절단하거나 천공하면 공장에서 마감된 가장자리와 개구부의 상태가 달라집니다. 현장 가공으로 노출된 유리섬유는 호환 가능한 수지 또는 실링 시스템을 사용하여 적절히 밀봉해야 합니다. 화학적 노출은 수지 선택, 온도, 농도 및 실제 사용 환경을 함께 고려해야 합니다.
적용 분야
FRP 난간은 부식 노출, 전기 절연 또는 비금속 구조가 중요한 설계 요소인 장소에 일반적으로 사용됩니다. 대표적인 적용 분야는 다음과 같습니다.
- 해양 및 해양플랜트 플랫폼, 부두 및 잔교
- 화학 처리 플랜트 및 저장 구역
- 하수 처리 시설 및 펌프장
- 화학물질에 노출되는 산업용 플랫폼, 통로 및 접근 구역
- 해안 지역 또는 고습도 환경의 상업 및 인프라 시설
적용 적합성은 선택된 난간 구성, 환경 노출, 설치 조건 및 프로젝트 요구사항에 따라 달라집니다.
하중 성능
FRP 난간의 하중 성능은 구성에 따라 달라지며 하나의 일반적인 값으로 표현할 수 없습니다. 주요 변수는 다음과 같습니다.
- 난간 및 기둥 단면 치수
- 기둥 간격 및 설치 방식
- 수지 시스템 및 사용 온도
- 시스템 높이 및 중간 난간 배치
- 필요한 설계 하중 및 허용 처짐
프로파일 크기, 스팬, 기둥 간격, 설치 방식 또는 기타 주요 설계 변수가 변경되면 시스템의 구조적 거동이 달라질 수 있습니다. 따라서 최종 하중 및 처짐 검토는 선택된 시스템 배치와 설치 조건을 기준으로 이루어져야 합니다.
선정 시 고려사항
FRP 난간 시스템을 지정할 때 엔지니어는 일반적으로 다음과 같은 변수를 고려합니다.
- 프로파일 치수: 난간과 기둥 크기는 스팬, 시스템 형상 및 요구되는 구조 성능에 따라 선정합니다.
- 수지 시스템: 수지 선택은 화학적 노출, 환경 조건 및 필요한 사용 특성과 관련됩니다.
- 설치 방식: 베이스 플레이트, 코어 마운트 또는 표면 설치 방식은 지지 구조와 하중 전달 경로에 따라 선택할 수 있습니다.
- 시스템 높이 및 난간 간격: 프로젝트 요구사항과 적용되는 안전 설계 조건에 따라 배치합니다.
- 표면 마감: 그립, 세척 및 외관 요구사항에 따라 매끄러운 표면 또는 텍스처 표면을 선택합니다.
프로젝트별 구성을 결정할 때는 프로파일 치수, 기둥 간격, 설치 방식, 수지 시스템 및 환경 조건을 함께 검토해야 합니다.
기술 사양
다음 표는 FRP 난간 시스템의 주요 구성 항목을 요약한 것입니다. 구체적인 치수 및 성능 특성은 프로젝트에서 선택한 구성에 따라 달라집니다.
| 항목 | 일반 범위 / 옵션 | 비고 |
|---|---|---|
| 재질 | 유리섬유 강화 플라스틱 (FRP/GRP) | 유리섬유 보강재를 포함한 열경화성 수지 매트릭스 |
| 프로파일 종류 | 상부 난간, 중간 난간, 기둥, 베이스 플레이트, 브래킷 | 프로파일 치수와 구성품 배치는 프로젝트에 따라 지정 |
| 시스템 형상 | 프로젝트 지정 | 시스템 높이, 난간 배치, 기둥 간격 및 설치 레이아웃 포함 |
| 수지 시스템 | 폴리에스터, 비닐에스터 및 선택된 난연성 시스템 | 프로젝트 환경 및 요구 특성에 따라 선택 |
| 표면 마감 | 매끄러움 또는 텍스처 | 그립, 세척 및 외관에 따라 선택 |
| 설치 옵션 | 베이스 플레이트, 코어 마운트 또는 표면 설치 | 기판 및 하중 전달 경로에 따라 선택 |
| 하중 성능 | 구성에 따라 다름 | 프로파일 크기, 스팬, 기둥 간격, 설치 및 설계 하중에 따라 달라짐 |
| 온도 성능 | 수지 시스템에 따라 다름 | 선택된 수지 및 실제 사용 환경과 함께 고려 |
| 전기적 특성 | 일반적으로 비전도성 | 배합, 첨가제 및 표면 상태에 따라 달라질 수 있음 |
프로젝트별 기술 정보는 선택된 난간 구성과 적용 조건을 기준으로 준비할 수 있습니다.
자주 묻는 질문
FRP 난간은 실외에서 사용할 수 있나요?
FRP 난간은 해양, 해안 및 고습도 환경을 포함한 실외 적용에 사용할 수 있습니다. 시스템을 선정할 때 수지 선택, 표면 처리, UV 노출 및 사용 조건을 고려해야 합니다.
FRP 난간은 금속 난간과 어떻게 다른가요?
FRP 난간은 비금속 복합재 시스템입니다. 금속 난간 재료와 비교하면 부식, 전기적 특성, 중량 및 열적 특성 등이 다를 수 있습니다. 적절한 비교를 위해서는 프로파일 치수, 구성 및 프로젝트 요구사항을 함께 고려해야 합니다.
FRP 난간을 맞춤 구성할 수 있나요?
FRP 난간 시스템은 프로파일 치수, 시스템 높이, 난간 배치, 설치 방식, 표면 마감, 수지 시스템 및 기타 프로젝트 요구사항에 따라 구성할 수 있으며, 생산 가능성과 주문 조건을 검토하여 결정합니다.
FRP 난간 시스템을 지정하려면 어떤 정보가 필요한가요?
시스템 높이, 난간 배치, 기둥 간격, 설치 방식, 예상 하중, 환경 노출, 온도 범위, 표면 마감 및 색상 요구사항 등이 유용합니다. 이러한 정보는 검토할 구성을 결정하는 데 도움이 됩니다.
관련 제품 및 시스템 구성품
FRP 난간은 보다 광범위한 FRP 접근 및 안전 시스템의 일부로 사용되는 경우가 많습니다. 관련 제품에는 다음이 포함될 수 있습니다.
- 높은 접근 구역용 FRP 플랫폼 및 통로
- 수직 접근용 FRP 케이지 사다리 및 계단 시스템
- 설치 하드웨어, 베이스 플레이트, 커넥터 및 체결 부품
관련 제품은 동일한 프로젝트 레이아웃, 환경 조건 및 설치 요구사항에 따라 선택할 수 있습니다.
엔지니어링 문의
프로젝트별 FRP 난간 구성을 검토하려면 주요 설계 및 적용 조건을 기술 검토를 위해 제출해 주십시오.
- 시스템 높이 및 중간 난간 배치
- 기둥 간격 및 설치 방식
- 예상 하중 및 허용 처짐
- 화학적 노출 및 주변 온도 범위
- 실외 및 UV 노출 조건
- 표면 마감 및 색상 선호사항
