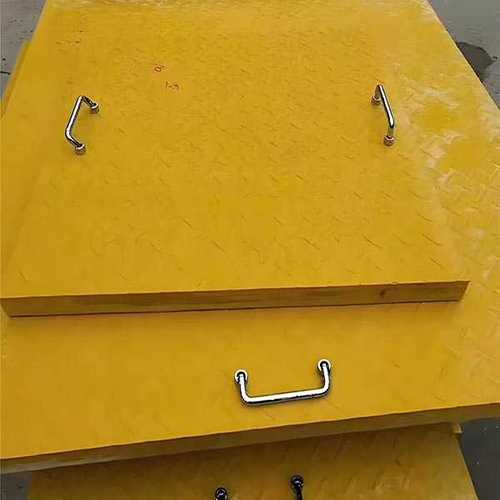

Panoramica del grigliato in PRFV con superficie superiore piena tipo lamiera mandorlata
Il grigliato in PRFV con superficie superiore piena tipo lamiera mandorlata è un pannello per pavimentazione in PRFV che combina una base strutturale a grigliato con una superficie superiore piena e strutturata. Realizzato con rinforzo in fibra di vetro e matrice in resina termoindurente, viene utilizzato per passerelle coperte, piattaforme, coperture di canaline e altre aree di pavimentazione industriale. Lo spessore del pannello, il sistema di resina, la configurazione del grigliato e l’interasse dei supporti influenzano le prestazioni finali sotto carico.
Che cos’è un grigliato in PRFV con superficie superiore piena tipo lamiera mandorlata?

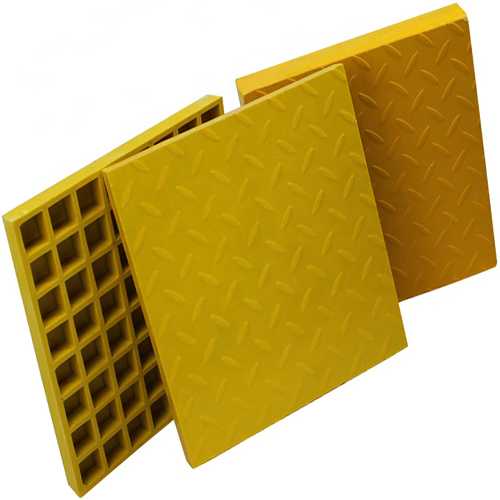

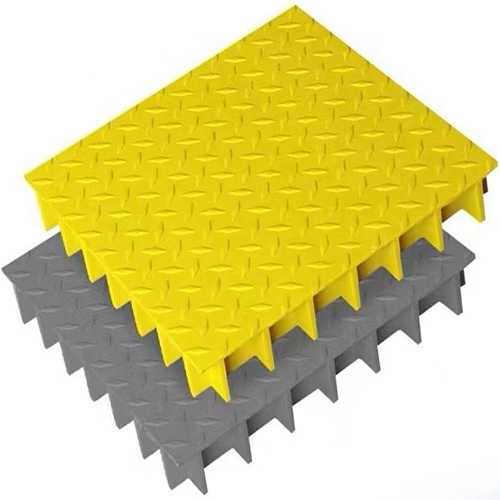

Il grigliato in PRFV con superficie superiore piena tipo lamiera mandorlata è un tipo di grigliato in PRFV dotato di una superficie superiore piena e di un motivo rialzato simile alla lamiera mandorlata. La superficie chiusa copre le aperture della struttura a grigliato sottostante, rendendola adatta alle aree in cui è richiesta una superficie di calpestio continua o in cui si desidera limitare il passaggio di piccoli oggetti, residui o liquidi attraverso le aperture del grigliato.
A seconda del progetto e della terminologia del fornitore, il prodotto può essere indicato anche come grigliato PRFV a superficie piena, grigliato PRFV tipo lamiera mandorlata o grigliato chiuso.
Principali caratteristiche del prodotto
- Materiale: plastica rinforzata con fibra di vetro (PRFV / FRP)
- Superficie superiore: superficie piena tipo lamiera mandorlata con motivo rialzato e strutturato
- Opzioni di resina: poliestere, vinilestere e fenolica
- Spessori standard dei pannelli: 25 mm, 30 mm e 38 mm
- Opzioni colore: grigio, giallo, verde e colori personalizzati
Materiale e struttura della superficie
Il pannello utilizza un rinforzo continuo in fibra di vetro incorporato in una matrice di resina termoindurente. La superficie superiore piena crea una zona di passaggio chiusa sopra la base strutturale del grigliato, mentre il motivo rialzato tipo lamiera mandorlata fornisce una superficie strutturata per il normale accesso industriale.
La scelta della resina può essere adattata all’ambiente di esercizio. Il poliestere è comunemente utilizzato per applicazioni generali, mentre i sistemi in vinilestere e fenolici possono essere selezionati quando il progetto presenta requisiti differenti legati all’esposizione chimica o al comportamento al fuoco. Il sistema di resina appropriato dipende dalle sostanze chimiche, dalle loro concentrazioni, dalle temperature e dalle altre condizioni operative.
Applicazioni tipiche
Il grigliato in PRFV a superficie superiore piena viene generalmente considerato per le aree industriali in cui è necessaria una superficie continua e chiusa. Le applicazioni tipiche comprendono impianti di trattamento chimico, impianti petroliferi e del gas, impianti di trattamento delle acque reflue, aree di generazione elettrica, ambienti per la lavorazione di alimenti e bevande e strutture marine.
In base alla configurazione del progetto, i pannelli possono essere utilizzati per passerelle, soppalchi, gradini, coperture di canaline, aree di accesso e piattaforme per apparecchiature.
Criteri di selezione
La configurazione finale deve essere scelta in funzione dell’ambiente di installazione e delle condizioni operative richieste:
- Carico e luce: Lo spessore del pannello, la configurazione del grigliato e l’interasse dei supporti devono essere adeguati ai carichi previsti e al tipo di traffico. I calcoli di ingegneria possono essere utilizzati per confermare la configurazione richiesta.
- Esposizione chimica: La scelta della resina deve tenere conto delle sostanze chimiche specifiche, delle relative concentrazioni e delle temperature di esercizio presenti nel luogo di installazione.
- Caratteristiche della superficie: Il motivo rialzato tipo lamiera mandorlata crea una superficie di calpestio strutturata. Possono essere considerati trattamenti superficiali aggiuntivi quando il progetto richiede caratteristiche di aderenza differenti.
- Requisiti di comportamento al fuoco: La scelta della resina deve tenere conto dei requisiti specifici del progetto relativi al comportamento al fuoco, quando applicabile.
- Copertura: La superficie superiore piena crea un’area chiusa che può contribuire a limitare il passaggio di piccoli oggetti, residui e liquidi attraverso le aperture del grigliato.
Dati di ingegneria
La capacità di carico, i limiti di freccia e le altre caratteristiche tecniche dipendono dallo spessore del pannello, dalla configurazione del grigliato, dal sistema di resina e dall’interasse dei supporti selezionati. La scelta del prodotto deve pertanto basarsi sulle condizioni reali di installazione e sui carichi previsti.
Specifiche tecniche
| Proprietà | Opzioni / valori standard |
|---|---|
| Materiale | Plastica rinforzata con fibra di vetro (PRFV / FRP) |
| Superficie superiore | Superficie piena tipo lamiera mandorlata con motivo rialzato e strutturato |
| Opzioni di resina | Poliestere, vinilestere, fenolica |
| Spessore del pannello | 25 mm, 30 mm, 38 mm |
| Opzioni colore | Grigio, giallo, verde, colori personalizzati |
| Capacità di carico | Dipende dalla configurazione del pannello e dall’interasse dei supporti |
Domande frequenti
Il grigliato in PRFV a superficie piena è adatto a carichi elevati?
La capacità di carico dipende dallo spessore del pannello, dalla configurazione del grigliato, dall’interasse dei supporti e dal tipo di carico. La configurazione necessaria deve essere scelta in base alla luce effettiva e alle condizioni di esercizio.
In cosa differisce il grigliato in PRFV a superficie piena dalla lamiera mandorlata in acciaio?
Il PRFV è un materiale composito non metallico, mentre la lamiera mandorlata in acciaio è metallica. Il PRFV, quindi, non forma ruggine ferrosa nello stesso modo dell’acciaio al carbonio. La scelta appropriata dipende dal carico richiesto, dall’ambiente di installazione, dalla configurazione della superficie e dalle condizioni operative del progetto.
Il grigliato può essere personalizzato?
Le configurazioni del prodotto possono essere selezionate in base a dimensioni, spessore, sistema di resina, colore e requisiti della superficie. La configurazione disponibile deve essere verificata in relazione ai requisiti specifici del progetto.
Prodotti e componenti di sistema correlati
Il grigliato in PRFV a superficie superiore piena può essere utilizzato come parte di un sistema più ampio di pavimentazione o piattaforma in PRFV. I componenti correlati possono includere:
- Travi di supporto e telai strutturali in PRFV per il montaggio del grigliato
- Parapetti e sistemi di protezione per piattaforme rialzate
- Elementi di fissaggio, clip di ritenuta e accessori di collegamento
Per le famiglie di prodotti correlate, consultare la guida ai grigliati FRP stampati o la panoramica dei sistemi di grigliati FRP.
Richiesta tecnica
Per contribuire a determinare una configurazione adeguata del pannello, indicare le principali condizioni del progetto nella richiesta:
- Dimensioni del pannello e spessore richiesto
- Interasse dei supporti e carichi previsti
- Tipo di traffico, ad esempio pedonale, carrelli o veicoli
- Esposizione chimica e intervallo di temperatura di esercizio
- Preferenza per la finitura della superficie
- Requisiti specifici del progetto relativi al comportamento al fuoco, se applicabili
- Colore preferito e quantità richiesta
