Panoramica della passerella portacavi in fibra di vetro
La passerella portacavi in fibra di vetro, nota anche come passerella portacavi FRP, passerella portacavi GRP o passerella portacavi composita, è un sistema di supporto per cavi realizzato con rinforzo in fibra di vetro e una matrice in resina termoindurente. Viene utilizzata per il convogliamento e il supporto di cavi di potenza, controllo e comunicazione in installazioni industriali dove l'esposizione alla corrosione, l'isolamento elettrico o una riduzione del peso strutturale rappresentano considerazioni rilevanti. Le configurazioni comuni comprendono passerelle a scala, a fondo pieno, perforate e a canale. Le applicazioni tipiche includono processi chimici, trattamento delle acque reflue, strutture offshore e produzione di energia.
Che cos'è una passerella portacavi in fibra di vetro?
Una passerella portacavi in fibra di vetro è un componente non metallico di supporto per cavi realizzato con profili in plastica rinforzata con fibra di vetro (FRP/GRP). Supporta e convoglia i cavi in installazioni industriali dove l'esposizione alla corrosione, l'isolamento elettrico o la costruzione leggera rappresentano considerazioni rilevanti. Un sistema di passerelle può comprendere tratti diritti e accessori compatibili come curve, tee, rialzi verticali e coperchi per realizzare i percorsi dei cavi. Il prodotto è inoltre comunemente indicato come passerella portacavi FRP, GRP, composita o pultrusa.
Principali caratteristiche del prodotto
- Materiale: rinforzo in fibra di vetro con resina poliestere; altri sistemi di resina possono essere specificati in base ai requisiti del progetto.

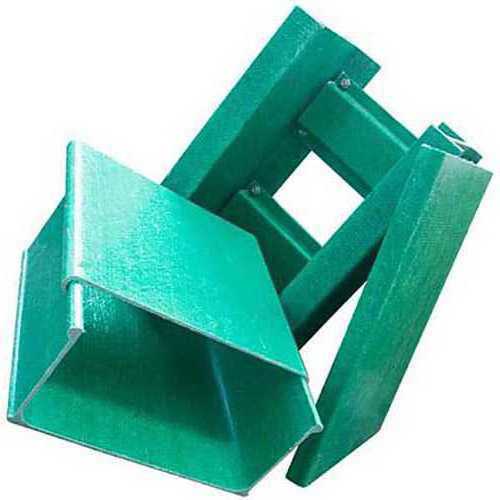

- Tipi di passerella: a scala, a fondo pieno, perforata e a canale.
- Processo produttivo: profili strutturali FRP pultrusi assemblati in sezioni di passerella portacavi.
- Proprietà elettriche: il FRP è elettricamente non conduttivo e può essere utilizzato quando l'isolamento elettrico è una considerazione nella progettazione del supporto dei cavi.

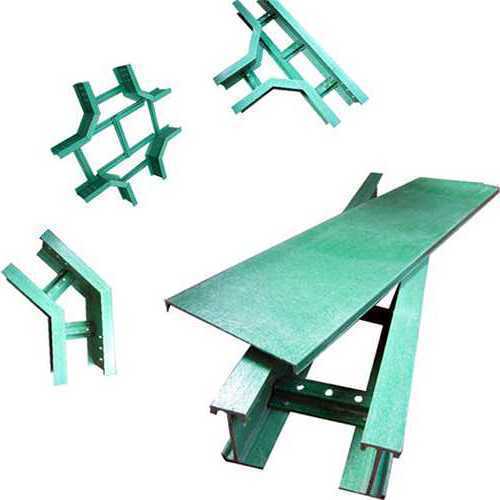

- Configurazione del sistema: tratti diritti, curve, tee, rialzi verticali, coperchi e altri componenti compatibili possono essere combinati in base al percorso dei cavi richiesto.
Materiale e costruzione
I principali elementi strutturali sono prodotti mediante pultrusione. Il rinforzo continuo in fibra di vetro viene impregnato con un sistema di resina termoindurente e tirato attraverso una matrice riscaldata per formare profili FRP uniformi. I profili possono quindi essere assemblati in configurazioni a scala, a fondo pieno, perforate o a canale mediante fissaggi meccanici o altri metodi di collegamento idonei.
La resina poliestere viene comunemente utilizzata nella costruzione delle passerelle portacavi in fibra di vetro, mentre possono essere specificati altri sistemi di resina quando l'ambiente operativo o l'esposizione chimica richiedono una diversa selezione del materiale.
Il taglio o la foratura in cantiere possono esporre le fibre di vetro in corrispondenza di un bordo modificato. Quando richiesto dalle condizioni di installazione, i bordi di taglio esposti devono essere sigillati con una resina compatibile o con un sistema idoneo di sigillatura dei bordi.
Applicazioni tipiche
Le passerelle portacavi in fibra di vetro sono comunemente utilizzate per il supporto e il convogliamento dei cavi in ambienti industriali dove l'esposizione alla corrosione, l'isolamento elettrico o i requisiti di manutenzione costituiscono considerazioni importanti. Le aree di applicazione tipiche comprendono:
- Processi chimici: convogliamento dei cavi in aree esposte a sostanze chimiche, vapori o umidità.
- Oil & gas offshore: supporto dei cavi in ambienti salini, umidi ed esterni.
- Trattamento delle acque reflue: gestione dei cavi in aree continuamente umide o bagnate.
- Produzione di energia: supporto e convogliamento di cavi di potenza, controllo e comunicazione.
- Miniere e tunnel: supporto non metallico dei cavi in installazioni industriali con requisiti ambientali specifici.
- Infrastrutture di trasporto: convogliamento dei cavi lungo ponti, sistemi ferroviari e altre infrastrutture esterne.
La scelta della passerella dipende dalla disposizione dei cavi, dai requisiti strutturali, dall'esposizione ambientale e dalle condizioni di installazione.
Capacità di carico
La capacità di carico di una passerella portacavi in fibra di vetro dipende dalla configurazione specificata e dalle condizioni di installazione. Le principali variabili comprendono:
- Tipo di passerella, ad esempio a scala, a fondo pieno, perforata o a canale.
- Larghezza della passerella e altezza dei bordi laterali.
- Luce tra i supporti.
- Sistema di resina e condizioni di temperatura.
- Numero, disposizione e peso dei cavi.
La capacità di carico e la deformazione devono essere valutate per la configurazione specificata e le condizioni di progetto. È possibile preparare calcoli di carico specifici per il progetto quando vengono fornite le dimensioni richieste della passerella, i carichi dei cavi e l'interasse dei supporti.
Considerazioni per la selezione
Quando si seleziona una passerella portacavi in fibra di vetro, è opportuno considerare le seguenti variabili in relazione ai requisiti del progetto:
- Tipo di passerella: le passerelle a scala offrono una struttura aperta per il convogliamento dei cavi, mentre quelle a fondo pieno offrono un supporto continuo. Le configurazioni perforate e a canale offrono ulteriori opzioni per diversi schemi di installazione.
- Requisiti di carico: considerare larghezza della passerella, altezza dei bordi laterali, luce dei supporti, disposizione dei cavi e peso totale dei cavi nella determinazione della configurazione richiesta.
- Sistema di resina: la resina poliestere è comunemente utilizzata. Altri sistemi di resina possono essere considerati quando l'esposizione chimica o l'ambiente operativo richiedono caratteristiche diverse del materiale.
- Prestazioni al fuoco: quando le prestazioni al fuoco rappresentano un requisito del progetto, la specifica di prestazione applicabile deve essere identificata durante la selezione del prodotto.
- Esposizione ai raggi UV: per le installazioni esterne, considerare l'esposizione prevista alla luce solare nella scelta del sistema di resina e della finitura superficiale.
- Condizioni di installazione: considerare interasse dei supporti, metodi di collegamento, modifiche in cantiere e condizioni ambientali circostanti l'installazione.
Specifiche tecniche
Le configurazioni delle passerelle portacavi in fibra di vetro possono essere specificate in base al tipo di passerella, alle dimensioni, al sistema di materiale, agli accessori e ai requisiti del progetto. Gli elementi tipici di specifica comprendono:
- Materiale: FRP/GRP con rinforzo in fibra di vetro e resina termoindurente; sistemi alternativi di resina possono essere specificati in base ai requisiti del progetto.
- Tipi di passerella: a scala, a fondo pieno, perforata e a canale.
- Dimensioni: larghezza, altezza dei bordi laterali, lunghezza delle sezioni e altre dimensioni dipendono dalla configurazione specificata e dai requisiti del progetto.
- Configurazione strutturale: la geometria della passerella e le dimensioni dei profili sono definite in relazione al carico dei cavi, all'interasse dei supporti e alle condizioni di installazione.
- Accessori: coperchi, curve, tee, rialzi verticali, morsetti, piastre di giunzione e staffe di supporto.
- Temperatura di esercizio: l'intervallo di servizio applicabile dipende dal sistema di resina selezionato e dalle condizioni del progetto.
Per informazioni dimensionali o di carico specifiche per il progetto, fornire il tipo di passerella richiesto, le dimensioni, l'interasse dei supporti, i carichi dei cavi e le condizioni ambientali per la valutazione tecnica.
Domande frequenti
Che cos'è una passerella portacavi in fibra di vetro?
Una passerella portacavi in fibra di vetro è un sistema non metallico di supporto per cavi realizzato in plastica rinforzata con fibra di vetro (FRP/GRP). Viene utilizzata per convogliare e sostenere cavi elettrici, di controllo e comunicazione in installazioni industriali dove l'esposizione alla corrosione, l'isolamento elettrico o la costruzione leggera rappresentano considerazioni rilevanti.
Una passerella portacavi in fibra di vetro può supportare cavi elettrici?
Sì. Le passerelle portacavi in fibra di vetro sono sistemi di supporto utilizzati per cavi di potenza, controllo e comunicazione. La configurazione richiesta dipende dal peso dei cavi, dalle dimensioni della passerella, dalla luce dei supporti e dalle condizioni di installazione.
Quali tipi di passerelle portacavi in fibra di vetro sono disponibili?
Le configurazioni comuni comprendono modelli a scala, a fondo pieno, perforati e a canale. La configurazione appropriata dipende dalla disposizione dei cavi, dai requisiti di supporto, dalle esigenze di ventilazione e dall'ambiente di installazione.
La passerella portacavi in fibra di vetro è adatta agli ambienti corrosivi?
Le passerelle portacavi FRP sono comunemente considerate per ambienti industriali corrosivi perché il sistema di materiale FRP non sviluppa la ruggine superficiale associata alle passerelle convenzionali in acciaio. La scelta della resina rimane importante quando l'installazione comporta specifiche esposizioni chimiche.
Le passerelle portacavi in fibra di vetro possono essere utilizzate all'esterno?
Le passerelle portacavi in fibra di vetro possono essere utilizzate in installazioni esterne. Per un'esposizione prolungata alla luce solare e a condizioni ambientali variabili, il sistema di resina e la finitura superficiale devono essere selezionati in funzione dell'ambiente di installazione.
Una passerella portacavi in fibra di vetro richiede verniciatura?
Le passerelle FRP non richiedono una verniciatura metallica convenzionale per prevenire la ruggine. L'ispezione dei supporti della passerella, dei collegamenti e dei fissaggi può essere inclusa nelle normali pratiche di installazione e manutenzione.
Una passerella portacavi in fibra di vetro può essere personalizzata?
Dimensioni, configurazioni e disposizione dei componenti possono essere specificate in base ai requisiti del progetto e alle capacità produttive. Le dimensioni richieste, il tipo di passerella, i carichi dei cavi, l'interasse dei supporti e le condizioni di installazione possono essere forniti per la valutazione tecnica.
Prodotti correlati e componenti del sistema
Le passerelle portacavi in fibra di vetro sono normalmente installate come parte di un sistema di gestione dei cavi. I componenti correlati possono includere:
- Strutture e staffe FRP per il montaggio delle passerelle.
- Passerelle a scala per cavi e componenti compatibili per la gestione dei cavi.
- Fissaggi e piastre di giunzione.
- Coperchi delle passerelle e componenti associati del sistema.
I componenti correlati possono essere selezionati in base alla configurazione della passerella e ai requisiti di installazione.
Richiesta di dati tecnici
Per dati tecnici, informazioni dimensionali, pianificazione del layout o revisione della configurazione specifica del progetto, fornire le informazioni richieste affinché possa essere valutata la configurazione appropriata della passerella portacavi.
- Tipo di passerella e dimensioni richieste
- Tipi di cavi, disposizione e carico totale
- Interasse dei supporti e condizioni di installazione
- Esposizione chimica e intervallo di temperatura ambiente
- Requisiti per installazione interna o esterna
- Requisiti specifici del progetto relativi al materiale o alla configurazione
