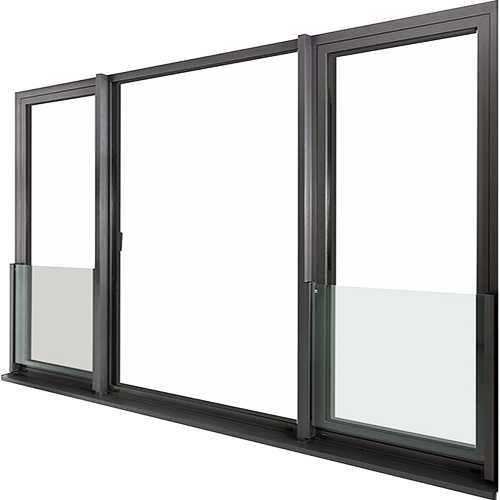

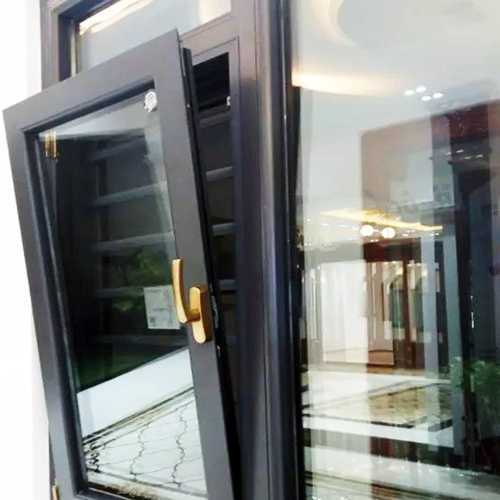

نظرة عامة على أبواب ونوافذ البولي يوريثان
تستخدم أبواب ونوافذ البولي يوريثان (PU) المقوّاة بالألياف الزجاجية مقاطع مركّبة مصنّعة بعملية السحب المستمر، وتتكون من ألياف زجاجية متصلة مدمجة في مصفوفة من البولي يوريثان. ووفقًا لتصميم النظام، قد تُستخدم هذه المقاطع كعناصر رئيسية في إطارات النوافذ أو الضلف أو إطارات الأبواب أو أجزاء الإطار الأخرى المحددة.
قد تضم مجموعة الباب أو النافذة الكاملة أيضًا الزجاج وحشوات الإحكام والعتاد والمثبتات والوصلات وواجهات التركيب. ويعتمد الأداء الإنشائي والحراري ومقاومة العوامل الجوية للمجموعة على المقاطع المختارة وتكوين التجميعة بالكامل.
تشير هذه الفئة إلى الأبواب والنوافذ المعتمدة على مقاطع بولي يوريثان مسحوبة باستمرار ومقوّاة بالألياف الزجاجية. وهي تختلف عن الأبواب التقليدية التي تستخدم رغوة بولي يوريثان صلبة بوصفها قلبًا عازلًا بين طبقات الكسوة.
تركيب المادة وبنية المقاطع
في مقاطع البولي يوريثان المقوّاة بالألياف الزجاجية، توفر الألياف الزجاجية المتصلة التعزيز، بينما يشكّل البولي يوريثان المصفوفة البوليمرية. والسحب المستمر عملية تصنيع متواصلة تمر فيها مواد التعزيز عبر نظام راتنج ثم قالب تشكيل لإنتاج مقطع ذي شكل عرضي محدد. وتعتمد طريقة التصنيع الفعلية على نظام المواد وتجهيزات الإنتاج.
في تطبيقات الأبواب والنوافذ، يجب أن يراعي المقطع العرضي الدور الإنشائي المقصود والواجهات اللازمة للزجاج وحشوات الإحكام والعتاد والمثبتات والتجميع. لذلك ينبغي تقييم توزيع الألياف وسمك الجدار وتركيبة المصفوفة وهندسة المقطع معًا، بدلًا من اعتبار اسم المادة وحده مواصفةً للأداء.
خصائص المادة ذات الصلة بالاختيار
تمثل المقاطع المركّبة المصنوعة من بولي يوريثان مقوّى بالألياف الزجاجية خيارًا لإطارات الأبواب والنوافذ. وتتوقف ملاءمتها على العلاقة بين تصميم المقطع ومتطلبات أداء الإطار وبقية مكونات المجموعة الكاملة.
- السلوك الحراري: قد تكون الموصلية الحرارية لمقاطع المركّبات ذات مصفوفة PU أقل من مقاطع الإطارات التقليدية المصنوعة من الفولاذ أو الألومنيوم. ويتوقف الأثر على أداء المجموعة الكاملة على هندسة المقطع والزجاج والفواصل والحشوات والوصلات وتفاصيل التركيب.
- السلوك الإنشائي: تسهم الألياف الزجاجية المتصلة في صلابة المقطع المركّب وسلوكه تحت الأحمال. وتعتمد خصائص المقطع المحدد على توزيع التعزيز والأبعاد والهندسة والأحمال المطبقة.
- التوافق الأبعادي: يمكن للتمدد الحراري والتغيرات الأبعادية الأخرى أن تؤثر في الوصلات بين المقاطع والزجاج وحشوات الإحكام والمثبتات ومواد البناء المجاورة. وينبغي مراعاة هذه العلاقات عند تصميم النظام.
- التعرض البيئي: ينبغي تقييم مصفوفة البولي يوريثان وسطح المقطع والطبقة الواقية والحشوات والمواد اللاصقة والعتاد وفق الرطوبة والتعرض للأشعة فوق البنفسجية وتغيرات الحرارة وظروف الموقع الأخرى.
هذه الخصائص اعتبارات تصميمية وليست تصنيفات أداء مضمونة لكل مقطع PU مسحوب أو لكل مجموعة أبواب ونوافذ. وتتطلب الاستنتاجات المتعلقة بمنتج بعينه أدلةً تخص المادة الفعلية وتكوين المقطع والتطبيق المقصود.
التطبيقات وتكامل النظام
يمكن النظر في مقاطع البولي يوريثان المسحوبة والمقوّاة بالألياف الزجاجية لتطبيقات الأبواب والنوافذ في المباني السكنية والتجارية والمؤسسية. ويتوقف الاستخدام المحتمل على تصميم الإطار والظروف الإنشائية والمتطلبات الحرارية والتعرض البيئي وتفاصيل التركيب.
بالنسبة إلى مصنّعي الأبواب والنوافذ، يشمل تقييم المقاطع أيضًا الواجهات بين المقاطع المسحوبة والزجاج وحشوات الإحكام والعتاد والوصلات وطرق التجميع المختارة. ولا ينبغي افتراض أن المقطع الملائم لتكوين معين سيكون ملائمًا تلقائيًا لتكوين آخر.
ينبغي تقييم ملاءمة التطبيق وفق أبعاد الفتحة والمقطع المختار وتكوين الزجاج وأحمال التصميم والظروف البيئية وطريقة التركيب والمتطلبات السارية في موقع المشروع.
مقارنة مقاطع PU المسحوبة المستمرة بمواد إطارات أخرى
قد تحتوي المقاطع المسحوبة ذات مصفوفة البولي يوريثان ومقاطع البلاستيك المقوّى بالألياف الأخرى على ألياف زجاجية متصلة، لكن أنظمة الراتنج تختلف فيما بينها. ويمكن أن تؤثر كيمياء المصفوفة في متطلبات التصنيع والخصائص الناتجة للمادة. لذلك لا ينبغي اعتبار المقاطع القائمة على البوليستر أو فينيل الإستر قابلة للتبادل مع مقاطع مصفوفة البولي يوريثان لمجرد أن كليهما مركّب مقوّى بالألياف.
تختلف مقاطع الألومنيوم والفولاذ وPVC والمركّبات ذات مصفوفة البولي يوريثان أيضًا في التوصيل الحراري والصلابة وتصميم المقطع وطرق الربط ومتطلبات التصنيع. ولا توجد مادة واحدة هي الخيار الأنسب تلقائيًا لكل تطبيقات الأبواب والنوافذ.
لإجراء مقارنة ذات معنى، قيّم هندسة المقطع الفعلية والمتطلبات الإنشائية والسلوك الحراري وترتيب الزجاج وحشوات الإحكام وواجهات العتاد وظروف التركيب. وينبغي مقارنة أداء الباب أو النافذة بالكامل باستخدام تكوينات متكافئة وبيانات داعمة مناسبة، لا اعتمادًا على أوصاف المواد وحدها.
العوامل الرئيسية لاختيار أنظمة الأبواب والنوافذ ذات مقاطع PU المسحوبة
ينبغي أن يبدأ الاختيار من الفتحة المقصودة ومتطلبات المجموعة الكاملة. وتساعد العوامل التالية في تحديد المعلومات اللازمة لتقييم المقطع المقترح وتكوين النظام.
| عامل الاختيار | ما يجب تقييمه |
|---|---|
| هندسة المقطع | الشكل العرضي وسمك الجدار وتوزيع التعزيز وعمق الإطار والواجهات اللازمة للتجميع. |
| الفتحة والزجاج | أبعاد الفتحة وتكوين الضلفة ونوع الزجاج ووزنه ودعمه وتفاصيل تثبيته. |
| المتطلبات الإنشائية | ضغط الرياح التصميمي والبحر الإنشائي وظروف الارتكاز والتثبيت والانحراف المسموح لعناصر الإطار المعنية. |
| الأداء الحراري | مساهمة الإطار والزجاج في معامل انتقال الحرارة الكلي، بما في ذلك أثر الفواصل والحشوات والوصلات وتفاصيل التركيب. |
| التعرض البيئي | الرطوبة والأشعة فوق البنفسجية وتغيرات الحرارة وحماية السطح والتوافق مع الحشوات والمواد اللاصقة والعتاد. |
| تكامل النظام | وصلات الزوايا والمثبتات وتصريف المياه وحشوات مقاومة العوامل الجوية وآليات الفتح وواجهات التركيب ومتطلبات الصيانة. |
عندما يتطلب المشروع ذلك، ينبغي تقييم نفاذية الهواء وإحكام الماء ومقاومة ضغط الرياح والعزل الحراري والأداء الصوتي ومتطلبات الحريق باستخدام مواصفات وأدلة اختبار مناسبة للمجموعة الكاملة المعنية. ولا يثبت وجود مصفوفة بولي يوريثان وألياف زجاجية مقوّاة، بمفردهما، تصنيف أداء محددًا.
الأسئلة الشائعة
ما المقصود بأبواب ونوافذ البولي يوريثان المقوّاة بالألياف الزجاجية؟
هي مجموعات أبواب ونوافذ تستخدم مقاطع مسحوبة باستمرار مصنوعة من ألياف زجاجية متصلة ومصفوفة بولي يوريثان. وتشكّل المقاطع عناصر الإطار المحددة، بينما يساهم الزجاج والحشوات والعتاد والوصلات والتركيب في تكوين النظام الكامل.
هل مقاطع الأبواب والنوافذ المسحوبة من PU هي نفسها الأبواب ذات قلب رغوي من البولي يوريثان؟
لا. مقاطع PU المسحوبة هي قطاعات مركّبة معززة تكون فيها الألياف الزجاجية مدمجة في مصفوفة بولي يوريثان. أما الأبواب ذات القلب الرغوي فتستخدم رغوة صلبة كقلب عازل بين طبقات الكسوة. ويختلف تركيبها ودورها الإنشائي ومعايير اختيارها.
هل توفر مقاطع PU المسحوبة عزلًا أفضل للنوافذ من الألومنيوم تلقائيًا؟
لا يمكن الوصول إلى هذا الاستنتاج من اسم المادة وحده. فقد تكون الموصلية الحرارية لمقاطع المركّبات ذات مصفوفة PU أقل من مقاطع إطارات الألومنيوم، لكن الأداء الحراري للنافذة الكاملة يعتمد أيضًا على هندسة الإطار والزجاج والفواصل والحشوات والوصلات والتركيب. وينبغي أن تستند المقارنة إلى بيانات موثقة لتكوينات متكافئة.
هل يمكن تحويل تصميم مقطع نافذة قائم إلى عملية السحب المستمر باستخدام PU؟
قد يكون التصميم الحالي نقطة انطلاق، لكن استبدال المادة مباشرةً لا يكون كافيًا بالضرورة. فقد يلزم إعادة تقييم توزيع التعزيز وسمك الجدار والصلابة الإنشائية وتثبيت الزجاج وواجهات الإحكام وإمكانية التصنيع بالسحب المستمر. وتعتمد الجدوى على التصميم الأصلي ومتطلبات النظام المقصود.
معلومات تقييم المنتج والمشروع
لإجراء تقييم خاص بالمشروع، قدّم المعلومات المتاحة عن تكوين الباب أو النافذة المقصود، ومنها:
- نوع الباب أو النافذة وأبعاد الفتحة والتكوين والكمية المطلوبة.
- الشكل العرضي للمقطع وعمق الإطار ونوع الزجاج ووزنه، حيث تكون هذه المعلومات محددة.
- أحمال التصميم وظروف الارتكاز والمتطلبات الإنشائية السارية.
- أهداف الأداء الحراري والتعرض البيئي المتوقع، بما في ذلك الرطوبة والأشعة فوق البنفسجية وتغيرات الحرارة.
- الحشوات وواجهات العتاد وتشطيب السطح وتفاصيل التركيب ومعايير المشروع أو متطلبات الاختبار السارية.
تساعد هذه المعلومات في تحديد التكوين المطلوب وتوضيح بيانات المنتج اللازمة لمزيد من التقييم. وينبغي تأكيد خصائص المادة وأداء المجموعة وادعاءات المطابقة الخاصة بالمنتج من خلال الوثائق وأدلة الاختبار ذات الصلة بالمنتج المقترح واستخدامه المقصود.
