نظرة عامة على درابزين الألياف الزجاجية
درابزين الألياف الزجاجية هو نظام درابزين معياري يتم تجميعه من قطاعات ومكونات من البلاستيك المقوى بالألياف الزجاجية (FRP). يُستخدم للمنصات الصناعية والممرات والمنشآت البحرية وغيرها من البيئات التي تكون فيها مقاومة التآكل أو العزل الكهربائي أو التركيب غير المعدني من اعتبارات التصميم. تعتمد التهيئة على هندسة القطاعات ونظام الراتنج وتباعد الأعمدة وطريقة التثبيت ومتطلبات الأحمال الخاصة بالمشروع.
ما هو نظام درابزين الألياف الزجاجية؟

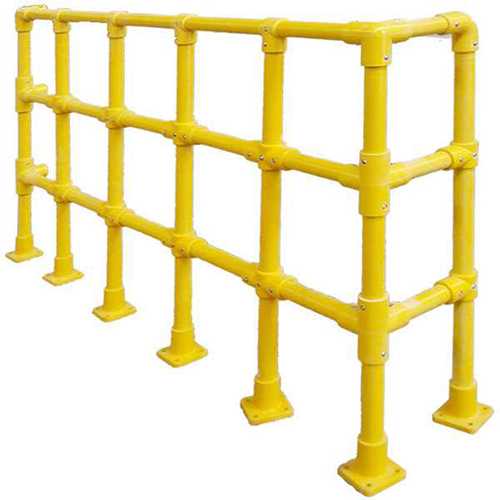

نظام درابزين الألياف الزجاجية هو تجميع معياري من مكونات FRP أو GRP مثل القضيب العلوي والقضبان الوسطية والأعمدة وصفائح القاعدة وحوامل التثبيت. عادةً ما يتم توريد المكونات على شكل قطاعات ألياف زجاجية مبثوقة، ثم يتم تجميعها باستخدام مثبتات ميكانيكية أو طرق ربط أخرى محددة. يوفر النظام خياراً غير معدني للدرابزين في البيئات الصناعية والبحرية وغيرها من المواقع التي تتعرض للتآكل أو تتطلب العزل الكهربائي.
الحقائق الأساسية عن المنتج
- المادة: ألياف زجاجية للتدعيم مع مصفوفة من راتنج حراري التصلب
- مكونات النظام: قضبان علوية وقضبان وسطية وأعمدة وصفائح قاعدة وحوامل تثبيت
- أشكال القطاعات: قطاعات دائرية أو مستطيلة للقضبان وأعمدة مربعة أو دائرية يمكن تهيئتها لتخطيطات مختلفة
- تشطيب السطح: تشطيبات ملساء أو محببة وفقاً لمتطلبات الإمساك والتنظيف والمظهر
- السلوك الكهربائي: يكون FRP غير موصل للكهرباء عموماً، بينما يمكن أن تختلف الخصائص الكهربائية حسب التركيبة والإضافات وحالة السطح
- التهيئة: يتم تحديد الأبعاد ونظام الراتنج وترتيب المكونات وتفاصيل التثبيت وفقاً لمتطلبات المشروع
المادة والتركيب
يتم تصنيع مكونات درابزين الألياف الزجاجية من ألياف زجاجية مدمجة في مصفوفة من راتنج حراري التصلب. وتستخدم القطاعات المبثوقة تدعيماً مستمراً داخل المقطع المركب لتكوين القضبان والأعمدة المستخدمة في تجميع الدرابزين.
يعتمد اختيار الراتنج على بيئة الخدمة المقصودة. تُستخدم أنظمة راتنج البوليستر في التطبيقات الصناعية العامة، بينما يمكن اختيار أنظمة راتنج الفينيل إستر عندما تكون المقاومة الكيميائية مطلوبة. كما يمكن النظر في أنظمة راتنج مقاومة للهب للمشروعات التي تتطلب خصائص محددة للأداء ضد الحريق، وفقاً للتهيئة المختارة.
تتوفر قطاعات القضبان بأشكال دائرية أو مستطيلة، بينما يمكن أن تكون قطاعات الأعمدة مربعة أو دائرية. تشمل خيارات تشطيب السطح الأسطح الملساء والمحْببة، ويتم اختيارها وفقاً لمتطلبات الإمساك والتنظيف والمظهر. ويمكن تحديد اللون وخيارات التشطيب الأخرى ضمن تهيئة المشروع عند توفرها.
يؤدي القطع أو الحفر في الموقع إلى تغيير حالة الحواف والفتحات المشطبة في المصنع. يجب إحكام إغلاق الألياف الزجاجية المكشوفة بعد التعديل في الموقع باستخدام راتنج أو نظام إحكام متوافق. وينبغي النظر إلى التعرض الكيميائي بالتزامن مع اختيار الراتنج ودرجة الحرارة والتركيز وظروف الخدمة الفعلية.
التطبيقات
تُستخدم درابزينات FRP بشكل شائع في المناطق التي يكون فيها التعرض للتآكل أو العزل الكهربائي أو التركيب غير المعدني من اعتبارات التصميم المهمة. وتشمل التطبيقات النموذجية:
- المنصات البحرية ومنصات النفط والغاز والأرصفة والمراسي
- مصانع المعالجة الكيميائية ومناطق التخزين
- منشآت معالجة مياه الصرف ومحطات الضخ
- المنصات والممرات ومناطق الوصول الصناعية المعرضة للمواد الكيميائية
- البيئات التجارية والبنية التحتية المعرضة للمناطق الساحلية أو الرطوبة العالية
تعتمد ملاءمة التطبيق على تهيئة نظام الدرابزين المختارة والتعرض البيئي وظروف التثبيت ومتطلبات المشروع.
قدرة التحمل للأحمال
يعتمد أداء درابزين الألياف الزجاجية تحت الحمل على التهيئة ولا يتم تمثيله بقيمة عامة واحدة. وتشمل المتغيرات الرئيسية:
- أبعاد مقاطع القضبان والأعمدة
- تباعد الأعمدة وطريقة التثبيت
- نظام الراتنج ودرجة حرارة التشغيل
- ارتفاع النظام وترتيب القضبان الوسطية
- حمل التصميم المطلوب والانحراف المسموح
يمكن أن يؤدي تغيير حجم القطاع أو البحر أو تباعد الأعمدة أو طريقة التثبيت أو غيرها من متغيرات التصميم إلى تغيير السلوك الإنشائي للنظام. لذلك ينبغي أن تستند المراجعة النهائية للحمل والانحراف إلى تخطيط النظام وظروف التثبيت المختارة.
اعتبارات الاختيار
عند تحديد نظام درابزين من الألياف الزجاجية، يأخذ المهندسون عادةً المتغيرات التالية في الاعتبار:
- أبعاد القطاعات: يتم اختيار أبعاد القضبان والأعمدة وفقاً للبحر وهندسة النظام والأداء الإنشائي المطلوب.
- نظام الراتنج: يرتبط اختيار الراتنج بالتعرض الكيميائي والظروف البيئية وخصائص الخدمة المطلوبة.
- طريقة التثبيت: يمكن اختيار التثبيت بصفحة قاعدة أو التثبيت داخل الركيزة أو التثبيت السطحي وفقاً للهيكل الداعم ومسار الحمل.
- ارتفاع النظام وتباعد القضبان: يتم تحديد التخطيط وفقاً لمتطلبات المشروع ومعايير السلامة المعمول بها.
- تشطيب السطح: يمكن اختيار التشطيب الأملس أو المحبب وفقاً لمتطلبات الإمساك والتنظيف والمظهر.
بالنسبة إلى التخطيطات الخاصة بالمشروعات، ينبغي النظر إلى أبعاد القطاعات وتباعد الأعمدة وطريقة التثبيت ونظام الراتنج والظروف البيئية معاً.
المواصفات الفنية
يلخص الجدول التالي مجالات التهيئة الرئيسية لأنظمة درابزين الألياف الزجاجية. وتعتمد الأبعاد والخصائص المحددة على تهيئة المشروع المختارة.
| الخاصية | النطاق / الخيارات النموذجية | ملاحظات |
|---|---|---|
| المادة | البلاستيك المقوى بالألياف الزجاجية (FRP/GRP) | مصفوفة راتنج حراري التصلب مع تدعيم بالألياف الزجاجية |
| أنواع القطاعات | قضيب علوي، قضيب وسطي، عمود، صفيحة قاعدة، حامل | تُحدد أبعاد القطاعات وترتيب المكونات حسب المشروع |
| هندسة النظام | تُحدد حسب المشروع | تشمل الارتفاع وترتيب القضبان وتباعد الأعمدة وتخطيط التثبيت |
| نظام الراتنج | بوليستر، فينيل إستر، وأنظمة مختارة مقاومة للهب | يعتمد الاختيار على بيئة المشروع والخصائص المطلوبة |
| تشطيب السطح | أملس أو محبب | يُختار وفقاً للإمساك والتنظيف والمظهر |
| خيارات التثبيت | صفحة قاعدة، تثبيت داخل الركيزة أو تثبيت سطحي | تُختار وفقاً للركيزة ومسار الحمل |
| قدرة التحمل | تعتمد على التهيئة | تعتمد على حجم القطاع والبحر وتباعد الأعمدة والتثبيت وحمل التصميم |
| أداء درجة الحرارة | يختلف حسب نظام الراتنج | يؤخذ في الاعتبار مع الراتنج المختار وبيئة التشغيل الفعلية |
| السلوك الكهربائي | غير موصل للكهرباء عموماً | يمكن أن يختلف حسب التركيبة والإضافات وحالة السطح |
يمكن إعداد المعلومات الفنية الخاصة بالمشروع بناءً على تهيئة الدرابزين المختارة وظروف الاستخدام.
الأسئلة الشائعة
هل درابزين الألياف الزجاجية مناسب للاستخدام الخارجي؟
يمكن استخدام درابزين FRP في التطبيقات الخارجية، بما في ذلك البيئات البحرية والساحلية وعالية الرطوبة. وينبغي أخذ اختيار الراتنج ومعالجة السطح والتعرض للأشعة فوق البنفسجية وظروف الخدمة في الاعتبار عند تحديد النظام.
كيف تختلف درابزينات الألياف الزجاجية عن الدرابزينات المعدنية؟
درابزينات الألياف الزجاجية هي أنظمة مركبة غير معدنية. وبالمقارنة مع مواد الدرابزين المعدنية، تختلف خصائصها من حيث التآكل والسلوك الكهربائي والوزن والخصائص الحرارية. وتعتمد المقارنة المناسبة على أبعاد القطاعات والتهيئة ومتطلبات المشروع.
هل يمكن تخصيص درابزين الألياف الزجاجية؟
يمكن تهيئة أنظمة درابزين الألياف الزجاجية وفقاً لأبعاد القطاعات وارتفاع النظام وترتيب القضبان وطريقة التثبيت وتشطيب السطح ونظام الراتنج وغيرها من متطلبات المشروع، مع مراعاة جدوى الإنتاج وشروط الطلب.
ما المعلومات المطلوبة لتحديد نظام درابزين من الألياف الزجاجية؟
تشمل معلومات المشروع المفيدة ارتفاع النظام وترتيب القضبان وتباعد الأعمدة وطريقة التثبيت والأحمال المتوقعة والتعرض البيئي ونطاق درجة الحرارة وتشطيب السطح ومتطلبات اللون. تساعد هذه البيانات في تحديد التهيئة المناسبة للمراجعة.
المنتجات ذات الصلة ومكونات النظام
غالباً ما تُستخدم درابزينات الألياف الزجاجية كجزء من نظام FRP أوسع للوصول والسلامة. وقد تشمل المنتجات ذات الصلة:
- منصات وممرات FRP لمناطق الوصول المرتفعة
- سلالم FRP ذات الأقفاص وأنظمة السلالم للوصول الرأسي
- معدات التثبيت وصفائح القاعدة والوصلات ومكونات الربط
يمكن اختيار المنتجات ذات الصلة وفقاً لتخطيط المشروع نفسه والظروف البيئية ومتطلبات التركيب.
الاستفسار الهندسي
لتحديد تهيئة درابزين الألياف الزجاجية الخاصة بالمشروع، أرسل معلمات التصميم والتطبيق الرئيسية للمراجعة الفنية.
- ارتفاع النظام وترتيب القضبان الوسطية
- تباعد الأعمدة وطريقة التثبيت
- الأحمال المتوقعة والانحراف المسموح
- التعرض الكيميائي ونطاق درجة الحرارة المحيطة
- ظروف التعرض الخارجي والأشعة فوق البنفسجية
- تشطيب السطح وتفضيلات اللون
