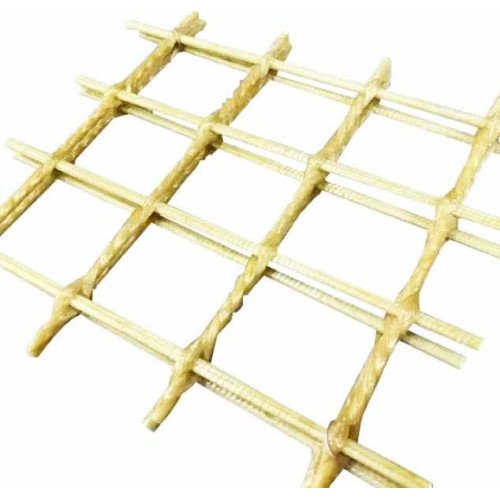

FRP donatı ağı, projeye özel tasarlanmış bir donatı düzeninin parçası olarak betona yerleştirilmek üzere tasarlanan kompozit donatı elemanlarından oluşan bir ızgaradır. Yapısal işlevi; ağ konfigürasyonuna, belgelenmiş ürün özelliklerine, proje tasarım gerekliliklerine ve montaj ayrıntılarına bağlıdır. Izgara geometrisinin benzer olması tek başına çelik ağ ile yapısal eşdeğerliği veya belirli bir yapıya uygunluğu kanıtlamaz.
Ürün tanımı ve konfigürasyon
FRP donatı ağı betonun donatılması için tasarlanmıştır. Yürüme, çalışma veya erişim yüzeyleri oluşturan FRP ızgaralardan ve sıva ya da yalıtımda kullanılan cam elyafı ağlardan farklıdır. Görünümleri kafes şeklinde benzer olsa da işlevleri ve seçim ölçütleri farklıdır.
Gereksinimi tanımlamak için göz açıklığını ve aralığını, donatı elemanlarının ölçülerini, ızgara yapısını, malzeme tanımını ve genel boyutları belirtin. Gerçek yapı ve mevcut konfigürasyonlar, talep edilen belirli ürün için doğrulanmalıdır; başka bir FRP donatı ürününe ait özellikler veya tedarik seçenekleri bu ağa otomatik olarak atfedilmemelidir.
Beton yapılarındaki uygulamalar
Metal olmayan bir donatı sisteminin belirtildiği beton projelerinde, geleneksel çelik donatının korozyonunun tasarım açısından önem taşıdığı durumlar da dahil olmak üzere FRP donatı ağı değerlendirilebilir. Bu koşullar malzeme seçimine bağlam sağlar; ancak her FRP ağ konfigürasyonunun belirli bir ortama veya yapıya uygun olduğunu kanıtlamaz.
Uygunluk; amaçlanan yapısal işleve, tasarım yüklerine, beton sistemine, maruziyet koşullarına, seçilen ağın belgelenmiş özelliklerine ve montaj gerekliliklerine bağlıdır. Önerilen konfigürasyon, benzer ortamlarda FRP donatı kullanılıyor diye seçilmemeli; ilgili projenin gerekliliklerine göre değerlendirilmelidir.
Ağ geometrisi ve konfigürasyon gereklilikleri
Aşağıdaki bilgiler, istenen konfigürasyonu tanımlamaya ve doğrulanması gereken ürüne özgü özellikleri belirlemeye yardımcı olur.
Seçim kalemi
Belirtilecek bilgiler
Doğrulanacak hususlar
Göz açıklığı ve aralık
Her iki yöndeki gerekli net açıklık ve eksenler arası mesafe.
Donatı çizimleri ve beton döküm gereklilikleriyle uyum.
Donatı elemanlarının ölçüleri
Tek tek elemanların gerekli çapı veya kesit ölçüleri.
Önerilen ağ konfigürasyonunun belgelenmiş özellikleriyle uyum.
Izgara yapısı ve kesişimler
İstenen ızgara düzeni ve ilgili bağlantı veya kesişim ayrıntıları.
Değerlendirilen konfigürasyonun gerçek yapısı ve birleştirme yöntemi.
Malzeme tanımı
Belirtilen elyaf türü ve gerekiyorsa reçine sistemi.
İlgili ağ için belgelenmiş malzeme bileşimi.
Genel boyutlar ve teslim biçimi
Gerekli toplam ölçüler ve taşıma veya teslimat gereklilikleri.
İstenen ölçülerin ve teslim biçiminin bu konfigürasyon için mevcut olup olmadığı.
Mekanik özellikler
Yapısal tasarımda gereken çekme özellikleri, rijitlik, aderans ve diğer değerler.
Ürüne özgü veriler, geçerli test yöntemleri ve destekleyici bilgilerin kapsamı.
Maruziyet ve kullanım koşulları
Nem, klorür, kimyasal, sıcaklık ve diğer ilgili çevresel koşullar.
Mevcut ürün bilgilerinin öngörülen maruziyet ve kullanım koşullarını kapsayıp kapsamadığı.
Bu tablo, şartname hazırlanırken belirlenmesi gereken bilgileri gösterir. Standart ölçüler, mevcut seçenekler, test edilmiş performans veya doğrulanmış tedarik kapasitesi beyanı değildir.
Malzeme seçimi: GFRP ve BFRP

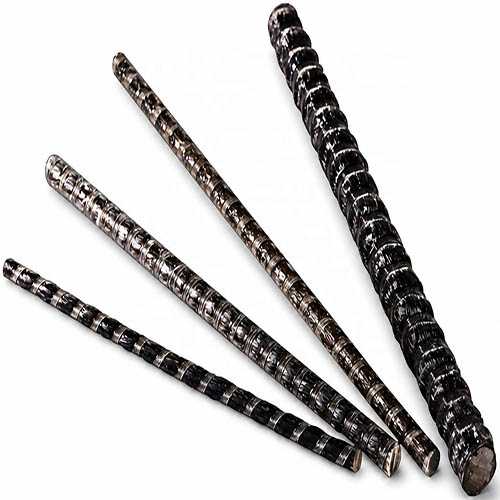

Cam elyaf takviyeli polimer (GFRP) ile bazalt elyaf takviyeli polimer (BFRP), polimer kompozit içinde farklı takviye elyafları kullanır. Daha geniş FRP donatı kategorisinde her iki elyaf türünden ürünler bulunur; ancak bu, her ağ konfigürasyonunun iki malzemeyle de sunulduğunu doğrulamaz.
İlgili ağın ürün özellikleri yapısal tasarımda kullanılmadan önce belirtilen elyaf türü ve malzeme sistemi doğrulanmalıdır. Farklı bir elyaf türüne, reçine sistemine veya farklı FRP ürün formuna ait veriler, o konfigürasyonu destekleyen kanıt olmadan seçilen ağa aktarılmamalıdır.
Yapısal tasarım ve çelik ağ ile karşılaştırma
FRP donatı, geleneksel çelik donatıyla aynı sünek akma davranışını göstermez. Bu nedenle rijitlik, deformasyon, aderans ve yapısal tepki farklılıkları, seçilen FRP donatıya uygun bir tasarım yaklaşımıyla dikkate alınmalıdır.
Benzer göz açıklıkları, eleman ölçüleri veya genel boyutlar, FRP ağ ile çelik ağ arasında yapısal eşdeğerlik oluşturmaz. Önerilen bir değişiklik; gerekli yapısal işlev, tasarım yükleri, kullanılabilirlik gereklilikleri, belgelenmiş ürün özellikleri ve uygulanabilir tasarım hükümleri açısından değerlendirilmelidir. Yalnızca geometrinin benzer olması bire bir doğrudan değiştirmeyi haklı çıkarmaz.
Montaj ayrıntıları proje tasarımı sırasında belirlenmelidir. Projeye bağlı olarak donatı konumu, beton örtüsü, bindirme, ankraj, diğer donatıyla bağlantılar ve beton döküm sırasıyla koordinasyon bu ayrıntılara dahil olabilir. Gerekli detaylar proje tasarımına ve seçilen ağ konfigürasyonuna bağlıdır.
Sık sorulan sorular
FRP donatı ağı, FRP ızgarayla aynı ürün müdür?
Hayır. FRP donatı ağı beton donatı düzenine dahil edilmek üzere tasarlanır. FRP ızgara ise yürüme, çalışma veya erişim yüzeyleri oluşturur. İşlevleri ve seçim ölçütleri farklıdır.
Her ağ konfigürasyonu için hem GFRP hem BFRP seçeneği mevcut mudur?
Bu varsayım yapılmamalıdır. Daha geniş FRP donatı kategorisinde GFRP ve BFRP ürünleri bulunur; ancak belirli bir ağ konfigürasyonu için elyaf türü ve tedarik edilebilirlik, ilgili ihtiyaç özelinde doğrulanmalıdır.
Ürün talebi
Bilgi veya fiyat teklifi talebinizde amaçlanan uygulamayı, gerekli göz açıklığını ve aralığı, donatı elemanlarının ölçülerini, genel boyutları, uygunsa belirtilen elyaf türünü, ilgili yapısal gereklilikleri, maruziyet koşullarını, miktarı ve teslimat yerini belirtin. Proje çizimleri veya şartnameler, istenen konfigürasyonu tanımlamaya ve kontrol edilmesi gereken ürün özelliklerini belirlemeye yardımcı olabilir.
