Fiberglas Kablo Tavasına Genel Bakış

Fiberglas kablo tavası; FRP kablo tavası, GRP kablo tavası veya kompozit kablo tavası olarak da bilinen, cam elyaf takviyesi ve termoset reçine matrisi kullanılarak üretilen bir kablo destek sistemidir. Güç, kontrol ve haberleşme kablolarının endüstriyel tesislerde taşınması ve desteklenmesi için kullanılır; korozyona maruz kalma, elektriksel yalıtım veya düşük yapısal ağırlık önemli hususlar olduğunda değerlendirilir. Yaygın konfigürasyonlar merdiven tipi, düz tabanlı, delikli ve kanal tipi tavalardır. Tipik uygulamalar arasında kimyasal prosesler, atık su arıtma, offshore yapılar ve enerji üretimi bulunur.

Fiberglas Kablo Tavası Nedir?

Fiberglas kablo tavası, cam elyaf takviyeli plastik (FRP/GRP) profillerden üretilen metalik olmayan bir kablo destek elemanıdır. Korozyona maruz kalma, elektriksel yalıtım veya hafif yapı önemli olduğunda endüstriyel tesislerde kabloları destekler ve güzergâhlandırır. Bir tava sistemi; kablo güzergâhları oluşturmak için düz bölümler, dirsekler, T parçaları, dikey yükselme parçaları ve kapaklar gibi uyumlu bileşenleri içerebilir. Ürün ayrıca FRP kablo tavası, GRP kablo tavası, kompozit kablo tavası veya pultrüzyon kablo tavası olarak adlandırılır.

Temel Ürün Bilgileri

Malzeme: polyester reçine ile cam elyaf takviyesi; proje gereksinimlerine göre farklı reçine sistemleri belirtilebilir.
Tava tipleri: merdiven tipi, düz tabanlı, delikli ve kanal tipi.
Üretim prosesi: kablo tavası bölümleri halinde birleştirilen pultrüzyon FRP yapısal profilleri.
Elektriksel özellikler: FRP elektriksel olarak iletken değildir ve kablo destek tasarımında elektriksel yalıtım dikkate alındığında kullanılabilir.

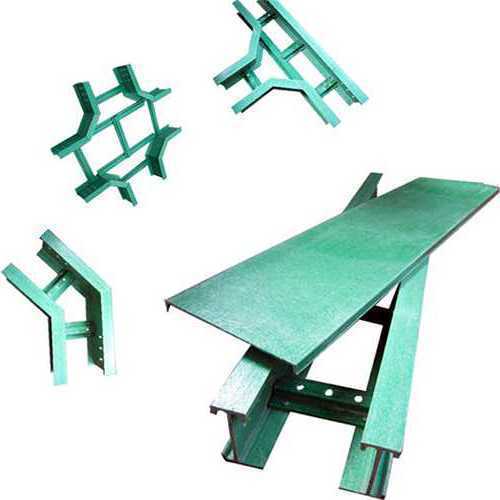

Sistem konfigürasyonu: düz bölümler, dirsekler, T parçaları, dikey yükselme parçaları, kapaklar ve diğer uyumlu bileşenler gerekli kablo güzergâhına göre birleştirilebilir.

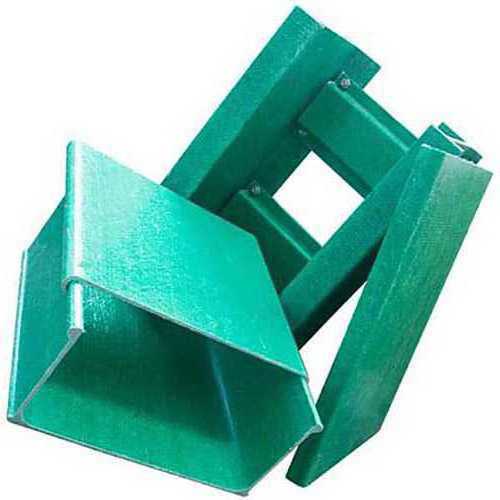

Merdiven tipi ve düz tabanlı konfigürasyonlar dahil FRP ve GRP fiberglas kablo tava tipleri — Yaygın fiberglas kablo tavası konfigürasyonları, farklı kablo güzergâhlama gereksinimleri için merdiven tipi ve düz tabanlı seçenekleri içerir.

Malzeme ve Yapı

Ana yapısal elemanlar pultrüzyon prosesi ile üretilir. Sürekli cam elyaf takviyesi termoset reçine sistemi ile emdirilir ve düzgün FRP profiller oluşturmak üzere ısıtılmış kalıptan çekilir. Profiller daha sonra mekanik bağlantı elemanları veya diğer uygun bağlantı yöntemleri kullanılarak merdiven tipi, düz tabanlı, delikli veya kanal tipi tava konfigürasyonlarına monte edilebilir.

Fiberglas kablo tavalarının yapımında polyester reçine yaygın olarak kullanılır. Çalışma ortamı veya kimyasal maruziyet farklı bir malzeme seçimini gerektirdiğinde diğer reçine sistemleri belirtilebilir.

Sahada kesme veya delme işlemleri, işlenmiş kenarlarda cam elyafın açığa çıkmasına neden olabilir. Montaj koşulları gerektirdiğinde açıkta kalan kesim kenarları uyumlu bir reçine veya uygun bir kenar sızdırmazlık sistemi ile kapatılmalıdır.

Tipik Uygulamalar

Fiberglas kablo tavaları, korozyon maruziyeti, elektriksel yalıtım veya bakım gereksinimlerinin önemli hususlar olduğu endüstriyel ortamlarda kablo desteği ve güzergâhlaması için yaygın olarak kullanılır. Tipik uygulama alanları şunlardır:

Kimyasal prosesler: kimyasallara, buharlara veya neme maruz kalan alanlarda kablo güzergâhlaması.
Offshore petrol ve gaz: tuzlu, nemli ve dış ortamlarda kablo desteği.
Atık su arıtma: sürekli nemli veya ıslak alanlarda kablo yönetimi.
Enerji üretimi: güç, kontrol ve haberleşme kablolarının desteklenmesi ve güzergâhlanması.
Maden ve tünel tesisleri: belirli çevresel gereksinimlere sahip endüstriyel tesislerde metalik olmayan kablo desteği.
Ulaşım altyapısı: köprüler, demiryolu sistemleri ve diğer dış altyapılarda kablo güzergâhlaması.

Tava seçimi; kablo düzenine, yapısal gereksinimlere, çevresel maruziyete ve montaj koşullarına bağlıdır.

Endüstriyel destek yapıları üzerine monte edilmiş fiberglas kablo tavası — Endüstriyel kablo güzergâhlaması için destek yapıları üzerine monte edilmiş fiberglas kablo tavası.

Yük Kapasitesi

Fiberglas kablo tavasının yük kapasitesi, belirtilen tava konfigürasyonuna ve montaj koşullarına bağlıdır. Önemli değişkenler şunlardır:

Merdiven tipi, düz tabanlı, delikli veya kanal tipi gibi tava tipi.
Tava genişliği ve yan ray yüksekliği.
Destekler arasındaki açıklık.
Reçine sistemi ve sıcaklık koşulları.
Kabloların sayısı, düzeni ve ağırlığı.

Yük kapasitesi ve sehim, belirtilen tava konfigürasyonu ve tasarım koşulları için değerlendirilmelidir. Gerekli tava ölçüleri, kablo yükleri ve destek aralıkları sağlandığında projeye özel yük hesaplamaları hazırlanabilir.

Seçim Kriterleri

Fiberglas kablo tavası seçerken proje gereksinimleri doğrultusunda aşağıdaki değişkenler dikkate alınmalıdır:

Tava tipi: merdiven tipi tavalar kablo güzergâhlaması için açık bir yapı sunarken, düz tabanlı tavalar sürekli kablo desteği sağlar. Delikli ve kanal tipi konfigürasyonlar farklı montaj düzenleri için ek seçenekler sunar.
Yük gereksinimleri: gerekli konfigürasyonu belirlerken tava genişliği, yan ray yüksekliği, destek açıklığı, kablo düzeni ve toplam kablo ağırlığı dikkate alınmalıdır.
Reçine sistemi: polyester reçine yaygın olarak kullanılır. Kimyasal maruziyet veya çalışma ortamı farklı malzeme özellikleri gerektirdiğinde diğer reçine sistemleri değerlendirilebilir.
Yangın performansı: yangın performansı bir proje gereksinimiyse, ürün seçimi sırasında geçerli performans spesifikasyonu belirlenmelidir.
UV maruziyeti: dış ortam kurulumlarında reçine sistemi ve yüzey kaplaması seçilirken beklenen güneş ışığı maruziyeti dikkate alınmalıdır.
Montaj koşulları: destek aralığı, bağlantı yöntemleri, sahadaki değişiklikler ve kablo tavasının bulunduğu ortam koşulları dikkate alınmalıdır.

Teknik Özellikler

Fiberglas kablo tavası konfigürasyonları; tava tipi, boyutlar, malzeme sistemi, aksesuarlar ve proje gereksinimlerine göre belirlenebilir. Tipik spesifikasyon kalemleri şunları içerir:

Malzeme: cam elyaf takviyesi ve termoset reçine içeren FRP/GRP; alternatif reçine sistemleri proje gereksinimlerine göre belirtilebilir.
Tava tipleri: merdiven tipi, düz tabanlı, delikli ve kanal tipi.
Boyutlar: genişlik, yan ray yüksekliği, bölüm uzunluğu ve diğer ölçüler belirtilen konfigürasyona ve proje gereksinimlerine bağlıdır.
Yapısal konfigürasyon: tava geometrisi ve profil boyutları kablo yükü, destek aralığı ve montaj koşulları dikkate alınarak belirlenir.
Aksesuarlar: kapaklar, dirsekler, T parçaları, dikey yükselme parçaları, kelepçeler, ek plakaları ve destek braketleri.
Çalışma sıcaklığı: geçerli servis aralığı seçilen reçine sistemi ve proje koşullarına bağlıdır.

Projeye özel boyut veya yük bilgileri için gerekli tava tipi, ölçüler, destek aralığı, kablo yükleri ve çevresel koşulları teknik değerlendirme için sağlayın.

Sık Sorulan Sorular

Fiberglas kablo tavası nedir?

Fiberglas kablo tavası, cam elyaf takviyeli plastikten (FRP/GRP) üretilen metalik olmayan bir kablo destek sistemidir. Korozyon maruziyeti, elektriksel yalıtım veya hafif yapı önemli olduğunda endüstriyel tesislerde elektrik, kontrol ve haberleşme kablolarını taşımak ve desteklemek için kullanılır.

Fiberglas kablo tavası elektrik kablolarını destekleyebilir mi?

Evet. Fiberglas kablo tavaları güç, kontrol ve haberleşme kabloları için destek sistemleri olarak kullanılır. Gerekli konfigürasyon; kablo ağırlığı, tava boyutları, destek açıklığı ve montaj koşullarına bağlıdır.

Hangi tip fiberglas kablo tavaları mevcuttur?

Yaygın konfigürasyonlar merdiven tipi, düz tabanlı, delikli ve kanal tipi kablo tavalarını içerir. Uygun konfigürasyon; kablo düzeni, destek gereksinimleri, havalandırma koşulları ve montaj ortamına bağlıdır.

Fiberglas kablo tavası korozif ortamlar için uygun mudur?

FRP kablo tavaları korozif endüstriyel ortamlar için yaygın olarak değerlendirilir, çünkü FRP malzeme sistemi geleneksel çelik kablo tavalarında görülen yüzey pasını oluşturmaz. Belirli kimyasal maruziyetlerde reçine seçimi önemini korur.

Fiberglas kablo tavaları dış ortamda kullanılabilir mi?

Fiberglas kablo tavaları dış ortam kurulumlarında kullanılabilir. Uzun süreli güneş ışığı maruziyeti ve değişken çevre koşullarında reçine sistemi ve yüzey kaplaması kurulum ortamına göre seçilmelidir.

Fiberglas kablo tavası boyama gerektirir mi?

FRP kablo tavaları pas oluşumunu önlemek için geleneksel metal boyası gerektirmez. Tava desteklerinin, bağlantıların ve sabitleme elemanlarının kontrolü normal montaj ve bakım uygulamalarının bir parçası olabilir.

Fiberglas kablo tavası özelleştirilebilir mi?

Tava boyutları, konfigürasyonları ve bileşen düzenleri proje gereksinimleri ve üretim kabiliyetlerine göre belirlenebilir. Gerekli ölçüler, tava tipi, kablo yükleri, destek aralığı ve montaj koşulları teknik değerlendirme için sağlanabilir.

Fiberglas kablo tavaları genellikle bir kablo yönetim sisteminin parçası olarak kurulur. İlgili bileşenler şunları içerebilir:

Tava montajı için FRP destek yapıları ve braketler.
Kablo merdivenleri ve uyumlu kablo yönetim bileşenleri.
Bağlantı elemanları ve ek plakaları.
Tava kapakları ve ilgili sistem bileşenleri.

İlgili bileşenler tava konfigürasyonuna ve montaj gereksinimlerine göre seçilebilir.

Teknik Veri Talebi

Teknik veriler, boyut bilgileri, yerleşim planlaması veya projeye özel konfigürasyon incelemesi için gerekli proje bilgilerini iletin; böylece uygun kablo tavası konfigürasyonu değerlendirilebilir.
