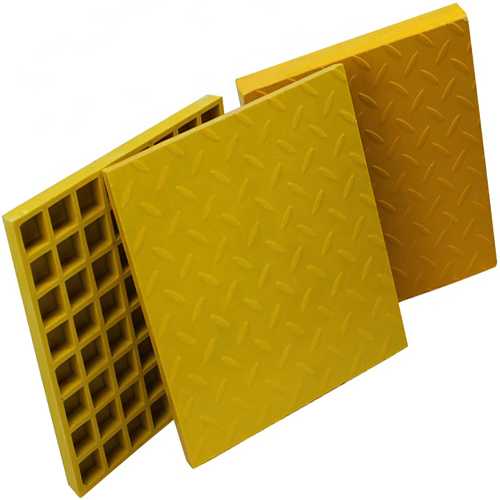

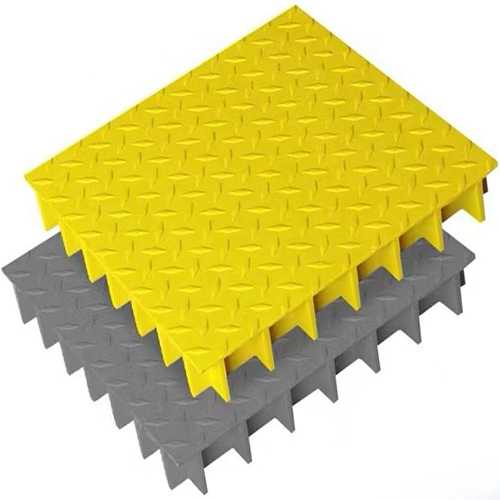

Översikt över FRP-galler med tät ovansida och durkplåtsmönster
FRP-galler med tät ovansida och durkplåtsmönster är en golvpanel av FRP som kombinerar en bärande gallerbas med en tät och strukturerad ovansida. Produkten tillverkas med glasfiberarmering och en härdplastbaserad hartsmatris och används för täckta gångbanor, plattformar, rännelock och andra industriella golvytor. Paneltjocklek, hartssystem, gallerkonfiguration och stödavstånd påverkar den slutliga belastningsprestandan.
Vad är FRP-galler med tät ovansida och durkplåtsmönster?
FRP-galler med tät ovansida och durkplåtsmönster är en typ av FRP-galler med en tät ovansida och ett upphöjt mönster. Den slutna ytan täcker öppningarna i den underliggande gallerstrukturen och passar för områden där en sammanhängande gångyta önskas eller där passage av mindre föremål, skräp eller vätskor genom galleröppningarna ska begränsas.
Beroende på projekt och leverantörsterminologi kan produkten även benämnas som FRP-galler med tät ovansida, FRP-galler med durkplåtsyta eller täckt galler.
Viktiga produktegenskaper
- Material: glasfiberarmerad plast (FRP / GRP)
- Ovansida: tät durkplåtsyta med upphöjt strukturmönster
- Hartsalternativ: polyester, vinylester och fenol
- Standardtjocklekar för paneler: 25 mm, 30 mm och 38 mm
- Färgalternativ: grå, gul, grön och kundanpassade färger
Material och ytstruktur
Panelen använder kontinuerlig glasfiberarmering i en härdplastbaserad hartsmatris. Den täta ovansidan skapar en sluten gångyta ovanpå den bärande gallerbasen, medan det upphöjda durkplåtsmönstret ger en strukturerad yta för normalt industriellt tillträde.
Hartssystemet kan väljas utifrån användningsmiljön. Polyester används vanligtvis för allmänna tillämpningar, medan vinylester- och fenolsystem kan väljas när projektet har andra krav avseende kemisk exponering eller brandegenskaper. Lämpligt hartssystem beror på förekommande kemikalier, koncentrationer, temperaturer och andra driftsförhållanden.
Typiska användningsområden
FRP-galler med tät ovansida används i industriella områden där en sammanhängande och sluten yta behövs. Typiska användningsområden omfattar kemiska processanläggningar, olje- och gasanläggningar, avloppsreningsverk, kraftproduktionsområden, livsmedels- och dryckesindustri samt marina konstruktioner.
Beroende på projektets utformning kan panelerna användas för gångbanor, mellanbjälklag, trappsteg, rännelock, tillträdesområden och utrustningsplattformar.
Urvalskriterier
Den slutliga konfigurationen bör väljas utifrån installationsmiljön och de användningsförhållanden som krävs:
- Last och spännvidd: Paneltjocklek, gallerkonfiguration och stödavstånd bör anpassas till förväntade laster och typen av trafik. Tekniska beräkningar kan användas för att bekräfta den erforderliga konfigurationen.
- Kemisk exponering: Valet av harts bör ta hänsyn till specifika kemikalier, koncentrationer och driftstemperaturer på installationsplatsen.
- Ytegenskaper: Det upphöjda durkplåtsmönstret ger en strukturerad gångyta. Ytterligare ytbehandlingar kan övervägas när projektet kräver andra greppegenskaper.
- Krav på brandegenskaper: Vid behov bör hartssystemet väljas med hänsyn till projektspecifika krav på brandegenskaper.
- Täckning: Den täta ovansidan bildar en sluten yta som kan bidra till att begränsa passage av mindre föremål, skräp och vätskor genom galleröppningarna.
Tekniska data
Bärförmåga, gränser för nedböjning och andra tekniska egenskaper beror på vald paneltjocklek, gallerkonfiguration, hartssystem och stödavstånd. Produktvalet bör därför baseras på de faktiska installationsförhållandena och förväntade lasterna.
Tekniska specifikationer
| Egenskap | Standardalternativ / värden |
|---|---|
| Material | Glasfiberarmerad plast (FRP / GRP) |
| Ovansida | Tät durkplåtsyta med upphöjt strukturmönster |
| Hartsalternativ | Polyester, vinylester, fenol |
| Paneltjocklek | 25 mm, 30 mm, 38 mm |
| Färgalternativ | Grå, gul, grön, kundanpassade färger |
| Bärförmåga | Beror på panelkonfiguration och stödavstånd |
Vanliga frågor
Är FRP-galler med tät ovansida lämpliga för höga laster?
Bärförmågan beror på paneltjocklek, gallerkonfiguration, stödavstånd och typen av last. Den erforderliga konfigurationen bör väljas utifrån den faktiska spännvidden och användningsförhållandena.
Hur skiljer sig FRP-galler med tät ovansida från stål med durkplåtsmönster?
FRP är ett icke-metalliskt kompositmaterial, medan stål med durkplåtsmönster är ett metalliskt material. FRP bildar därför inte järnrost på samma sätt som kolstål. Lämpligt val beror på erforderlig last, installationsmiljö, ytkonfiguration och projektets användningsförhållanden.
Kan gallret anpassas?
Produktkonfigurationen kan väljas utifrån dimensioner, tjocklek, hartssystem, färg och ytkrav. Tillgänglig konfiguration bör bekräftas utifrån de specifika projektkraven.
Relaterade produkter och systemkomponenter
FRP-galler med tät ovansida kan användas som en del av ett större FRP-golv- eller plattformssystem. Relaterade komponenter kan omfatta:
- FRP-balkar och bärande ramar för gallerinstallation
- Räcken och skyddssystem för upphöjda plattformar
- Fästelement, hållclips och anslutningstillbehör
För relaterade produktfamiljer, se vår guide för formade FRP-galler eller översikten över FRP-gallersystem.
Teknisk förfrågan
För att underlätta valet av lämplig panelkonfiguration bör följande projektuppgifter anges i förfrågan:
- Panelmått och erforderlig tjocklek
- Stödavstånd och förväntade laster
- Typ av trafik, till exempel gångtrafik, vagnar eller fordon
- Kemisk exponering och driftstemperaturområde
- Önskad ytfinish
- Projektspecifika krav på brandegenskaper, om tillämpligt
- Önskad färg och erforderlig mängd
