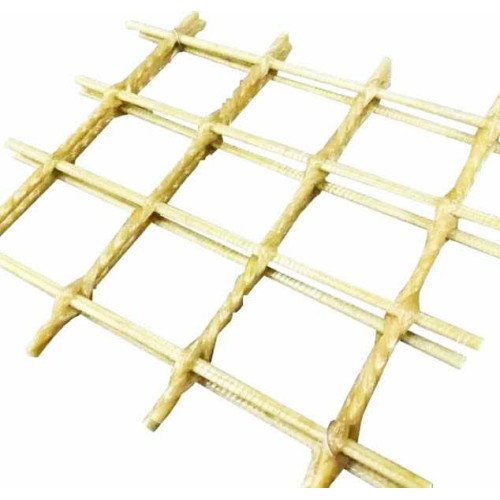

Композитная арматурная сетка FRP представляет собой решётку из композитных армирующих элементов, предназначенную для включения в бетон в составе рассчитанной для конкретного проекта системы армирования. Её конструктивная функция зависит от конфигурации сетки, документально подтверждённых характеристик изделия, требований проекта и деталей монтажа. Сходство геометрии ячеек само по себе не доказывает конструктивную эквивалентность стальной сетке и не подтверждает пригодность для конкретного сооружения.
Описание изделия и конфигурация
Сетка FRP предназначена для армирования бетона. Её следует отличать от решётчатых настилов FRP, образующих проходные, рабочие или доступные поверхности, а также от стекловолоконной сетки для штукатурки или теплоизоляции. Внешнее сходство не означает одинакового назначения или критериев выбора.
Для определения требований к сетке укажите размер ячеек и шаг, размеры армирующих элементов, конструкцию решётки, обозначение материала и общие габариты. Фактическая конструкция и доступные варианты должны быть подтверждены для конкретного запрашиваемого изделия; свойства и варианты поставки другого изделия FRP нельзя автоматически относить к этой сетке.
Применение в бетонном строительстве
Композитную сетку FRP можно рассматривать для бетонных проектов, в которых предусмотрено неметаллическое армирование, в том числе когда коррозия обычной стальной арматуры является фактором проектирования. Эти условия помогают определить контекст выбора материала, но не подтверждают пригодность любой конфигурации сетки FRP для конкретной среды или сооружения.
Пригодность зависит от конструктивной функции, расчётных нагрузок, бетонной системы, условий воздействия среды, документированных характеристик выбранной сетки и требований монтажа. Предлагаемую конфигурацию следует оценивать с учётом требований конкретного проекта, а не выбирать только потому, что FRP-армирование применяется в похожих условиях.
Геометрия сетки и требования к конфигурации
Следующие сведения помогают определить требуемую конфигурацию и установить, какие характеристики конкретного изделия необходимо проверить.
Критерий выбора
Что указать
Что проверить
Размер ячеек и шаг
Требуемый чистый размер ячейки и расстояние между осями элементов в обоих направлениях.
Соответствие чертежам армирования и требованиям к укладке бетона.
Размеры армирующих элементов
Требуемый диаметр или размеры поперечного сечения отдельных элементов.
Требуемая схема решётки и важные детали соединений или пересечений.
Фактическая конструкция и способ соединения рассматриваемого варианта.
Обозначение материала
Заданный тип волокна и, при необходимости, система смолы.
Документированный состав материала конкретной сетки.
Габариты и форма поставки
Требуемые общие размеры и требования к обращению или поставке.
Возможность поставки заданных размеров и формы для этой конфигурации.
Механические свойства
Характеристики растяжения, жёсткость, сцепление и другие значения, необходимые для конструктивного расчёта.
Данные конкретного изделия, применимые методы испытаний и область действия подтверждающей информации.
Условия воздействия и эксплуатации
Влажность, хлориды, химические вещества, температура и другие релевантные факторы среды.
Отражают ли имеющиеся сведения об изделии предполагаемые условия воздействия и эксплуатации.
В таблице перечислены сведения, которые следует определить при составлении спецификации. Она не является перечнем стандартных размеров или доступных опций и не подтверждает испытанные характеристики либо возможность поставки.
Выбор материала: GFRP и BFRP
Полимер, армированный стекловолокном (GFRP), и полимер, армированный базальтовым волокном (BFRP), используют разные армирующие волокна в полимерной матрице. Более широкая категория FRP-армирования включает изделия обоих типов, однако это не подтверждает доступность каждой конфигурации сетки в обоих материалах.
Для рассматриваемой сетки необходимо подтвердить заданный тип волокна и систему материала до использования характеристик изделия в конструктивном расчёте. Данные для другого типа волокна, системы смолы или иной формы FRP-продукции нельзя переносить на выбранную сетку без подтверждения для этой конфигурации.
Конструктивный расчёт и сравнение со стальной сеткой
FRP-армирование не демонстрирует такого же пластичного текучего поведения, как обычная стальная арматура. Поэтому различия в жёсткости, деформации, сцеплении и конструктивной реакции необходимо учитывать с применением расчётного подхода, подходящего для выбранного FRP-армирования.
Сходство размеров ячеек, армирующих элементов или габаритов не доказывает конструктивную эквивалентность сеток FRP и стали. Возможную замену необходимо оценивать с учётом требуемой конструктивной функции, расчётных нагрузок, требований по эксплуатационной пригодности, документированных характеристик изделия и применимых положений проектирования. Одна лишь геометрия не обосновывает прямую замену один к одному.
Детали монтажа следует определить на этапе проектирования. В зависимости от проекта они могут включать положение арматуры, защитный слой бетона, нахлёсты, анкеровку, соединения с другой арматурой и согласование с последовательностью бетонирования. Необходимые решения зависят от проекта и выбранной конфигурации сетки.
Часто задаваемые вопросы
Является ли арматурная сетка FRP тем же изделием, что решётчатый настил FRP?
Нет. Сетка FRP предназначена для включения в систему армирования бетона, а решётчатый настил FRP формирует проходные, рабочие или доступные поверхности. Их назначение и критерии выбора различаются.
Доступны ли варианты GFRP и BFRP для каждой конфигурации сетки?
Не следует считать это само собой разумеющимся. В более широкую категорию FRP-армирования входят изделия GFRP и BFRP, но тип волокна и доступность конкретной конфигурации сетки необходимо подтвердить для заданных требований.
Запрос по изделию
Для запроса информации или расчёта предложения укажите назначение, требуемый размер ячеек и шаг, размеры армирующих элементов, общие габариты, заданный тип волокна (если применимо), соответствующие конструктивные требования, условия воздействия среды, количество и место доставки. Чертежи или спецификации проекта помогут определить нужную конфигурацию и характеристики изделия, которые необходимо проверить.
