Кабельный лоток из стеклопластика

Обзор кабельного лотка из стеклопластика

Что такое кабельный лоток из стеклопластика?

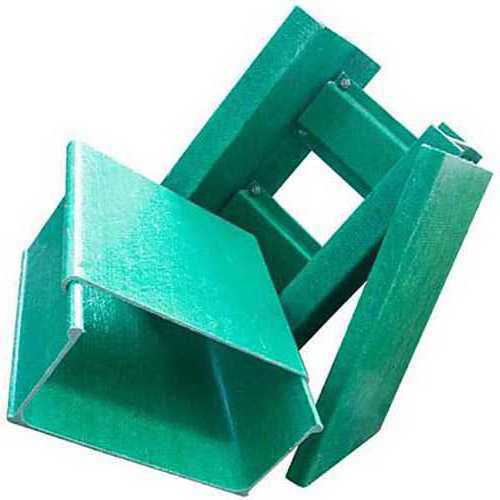

Кабельный лоток из стеклопластика — это неметаллический элемент кабельной опорной системы, изготовленный из профилей из стеклопластика (FRP/GRP). Он поддерживает и направляет кабели на промышленных объектах, где воздействие коррозии, электрическая изоляция или облегчённая конструкция являются важными факторами. Система лотков может включать прямые секции и совместимые фасонные элементы, такие как отводы, тройники, вертикальные подъёмы и крышки, для формирования трасс кабелей. Продукт также называют FRP-лотком, GRP-лотком, композитным кабельным лотком или пултрузионным кабельным лотком.

Основные характеристики продукта

• Материал: стекловолоконное армирование с полиэфирной смолой; другие системы смол могут указываться в соответствии с требованиями проекта.
• Типы лотков: лестничные, со сплошным дном, перфорированные и канальные.
• Процесс изготовления: пултрудированные конструкционные профили FRP, собранные в секции кабельного лотка.
• Электрические свойства: FRP является электрически непроводящим материалом и может применяться там, где электрическая изоляция учитывается при проектировании кабельной опоры.

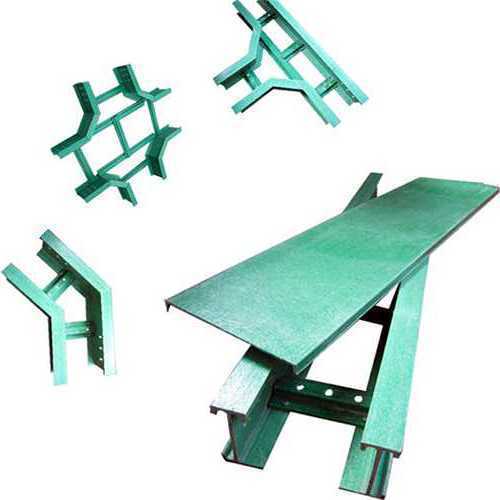

• Конфигурация системы: прямые секции, отводы, тройники, вертикальные подъёмы, крышки и другие совместимые компоненты могут комбинироваться в соответствии с требуемой трассой кабелей.

Материал и конструкция

Основные конструкционные элементы изготавливаются методом пултрузии. Непрерывное стекловолоконное армирование пропитывается термореактивной смолой и протягивается через нагретую фильеру для формирования однородных FRP-профилей. Затем профили могут собираться в лестничные, со сплошным дном, перфорированные или канальные конфигурации с использованием механических крепежных элементов или других подходящих способов соединения.

Для изготовления кабельных лотков из стеклопластика обычно используется полиэфирная смола, тогда как другие системы смол могут применяться, если условия эксплуатации или химическое воздействие требуют другого выбора материала.

Резка или сверление на объекте может привести к оголению стеклянных волокон на изменённой кромке. При необходимости с учётом условий монтажа открытые поверхности после резки следует герметизировать совместимой смолой или подходящей системой герметизации кромок.

Типичные области применения

Кабельные лотки из стеклопластика широко применяются для поддержки и прокладки кабелей в промышленных условиях, где воздействие коррозии, электрическая изоляция или требования к обслуживанию являются важными факторами. Типичные области применения включают:

• Химические производства: прокладка кабелей в зонах воздействия химических веществ, паров или влаги.
• Морские нефтегазовые объекты: поддержка кабелей в солёной, влажной и наружной среде.
• Очистные сооружения: управление кабелями в постоянно влажных или мокрых зонах.
• Энергетика: поддержка и прокладка силовых, контрольных и коммуникационных кабелей.
• Горнодобывающие и туннельные объекты: неметаллическая поддержка кабелей на промышленных объектах со специфическими экологическими требованиями.
• Транспортная инфраструктура: прокладка кабелей на мостах, железнодорожных системах и других наружных объектах.

Выбор кабельного лотка зависит от расположения кабелей, конструкционных требований, воздействия окружающей среды и условий монтажа.

Несущая способность

Несущая способность кабельного лотка из стеклопластика зависит от заданной конфигурации лотка и условий монтажа. К основным переменным относятся:

• Тип лотка, например лестничный, со сплошным дном, перфорированный или канальный.
• Ширина лотка и высота боковых бортов.
• Пролёт между опорами.
• Система смолы и температурные условия.
• Количество, расположение и масса кабелей.

Допустимая нагрузка и прогиб должны оцениваться для заданной конфигурации лотка и расчётных условий. Проектные расчёты нагрузки могут быть подготовлены при предоставлении требуемых размеров лотка, кабельных нагрузок и шага опор.

Критерии выбора

При выборе кабельного лотка из стеклопластика следует учитывать следующие параметры с учётом требований проекта:

• Тип лотка: лестничные лотки имеют открытую конструкцию для прокладки кабелей, а лотки со сплошным дном обеспечивают непрерывную опору. Перфорированные и канальные исполнения предоставляют дополнительные варианты для различных схем монтажа.
• Требования по нагрузке: при определении конфигурации следует учитывать ширину лотка, высоту боковых бортов, пролёт опор, расположение кабелей и общую массу кабелей.
• Система смолы: обычно применяется полиэфирная смола. Другие системы смол могут рассматриваться, если химическое воздействие или условия эксплуатации требуют иных характеристик материала.
• Пожарные характеристики: если пожарные характеристики являются требованием проекта, применимая спецификация должна быть определена при выборе продукта.
• Воздействие УФ: для наружных установок следует учитывать ожидаемое воздействие солнечного излучения при выборе системы смолы и поверхности.
• Условия монтажа: следует учитывать шаг опор, способы соединения, модификации на объекте и окружающие условия установки кабельного лотка.

Технические характеристики

Конфигурации кабельных лотков из стеклопластика могут задаваться по типу лотка, размерам, системе материала, аксессуарам и требованиям проекта. Типичные пункты спецификации включают:

• Материал: FRP/GRP со стекловолоконным армированием и термореактивной смолой; альтернативные системы смол могут задаваться в соответствии с требованиями проекта.
• Типы лотков: лестничные, со сплошным дном, перфорированные и канальные.
• Размеры: ширина, высота боковых бортов, длина секций и другие размеры зависят от заданной конфигурации и требований проекта.
• Конструктивная конфигурация: геометрия лотка и размеры профиля определяются с учётом кабельной нагрузки, шага опор и условий монтажа.
• Аксессуары: крышки, отводы, тройники, вертикальные подъёмы, зажимы, соединительные пластины и опорные кронштейны.
• Рабочая температура: применимый диапазон эксплуатации зависит от выбранной системы смолы и условий проекта.

Для получения проектных данных по размерам или нагрузке предоставьте требуемый тип лотка, размеры, шаг опор, кабельные нагрузки и условия окружающей среды для технического рассмотрения.

Часто задаваемые вопросы

Что такое кабельный лоток из стеклопластика?

Кабельный лоток из стеклопластика — это неметаллическая система поддержки кабелей из стеклопластика (FRP/GRP). Он используется для прокладки и поддержки электрических, контрольных и коммуникационных кабелей на промышленных объектах, где воздействие коррозии, электрическая изоляция или облегчённая конструкция являются важными факторами.

Может ли кабельный лоток из стеклопластика поддерживать электрические кабели?

Да. Кабельные лотки из стеклопластика представляют собой системы поддержки силовых, контрольных и коммуникационных кабелей. Требуемая конфигурация зависит от массы кабелей, размеров лотка, пролёта опор и условий монтажа.

Какие типы кабельных лотков из стеклопластика доступны?

Распространённые конфигурации включают лестничные, со сплошным дном, перфорированные и канальные лотки. Подходящая конфигурация зависит от расположения кабелей, требований к опоре, вентиляции и условий монтажа.

Подходит ли кабельный лоток из стеклопластика для коррозионных сред?

FRP-лотки часто рассматриваются для коррозионных промышленных сред, поскольку система материала FRP не образует поверхностную ржавчину, характерную для обычных стальных кабельных лотков. Выбор смолы остаётся важным фактором при наличии конкретного химического воздействия.

Можно ли использовать кабельные лотки из стеклопластика на открытом воздухе?

Кабельные лотки из стеклопластика могут использоваться в наружных установках. При длительном воздействии солнечного излучения и изменяющихся условий окружающей среды система смолы и отделка поверхности должны подбираться в соответствии с условиями монтажа.

Нужно ли окрашивать кабельный лоток из стеклопластика?

FRP-лотки не требуют обычной металлической окраски для предотвращения ржавчины. Проверка опор лотка, соединений и крепёжных элементов может быть включена в стандартные процедуры монтажа и технического обслуживания.

Можно ли изготовить кабельный лоток из стеклопластика по индивидуальным требованиям?

Размеры, конфигурации и расположение компонентов могут задаваться в соответствии с требованиями проекта и производственными возможностями. Требуемые размеры, тип лотка, кабельные нагрузки, шаг опор и условия монтажа могут быть предоставлены для технического рассмотрения.

Связанные продукты и компоненты системы

Кабельные лотки из стеклопластика обычно устанавливаются как часть системы управления кабелями. Связанные компоненты могут включать:

• Опорные конструкции и кронштейны FRP для монтажа лотков.
• Кабельные лестницы и совместимые компоненты кабельной системы.
• Крепёжные элементы и соединительные пластины.
• Крышки лотков и связанные компоненты системы.

Связанные компоненты могут подбираться в соответствии с конфигурацией лотка и требованиями монтажа.

Запрос технических данных

Для получения технических данных, размерной информации, помощи в планировании трассы или рассмотрения проектной конфигурации предоставьте необходимые сведения о проекте, чтобы можно было оценить подходящую конфигурацию кабельного лотка.

• Требуемый тип лотка и размеры
• Типы кабелей, их расположение и общая нагрузка
• Шаг опор и условия монтажа
• Химическое воздействие и диапазон температуры окружающей среды
• Требования к внутренней или наружной установке
• Проектные требования к материалу или конфигурации
