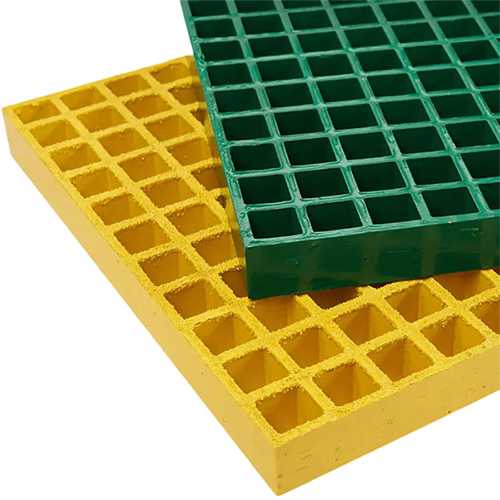

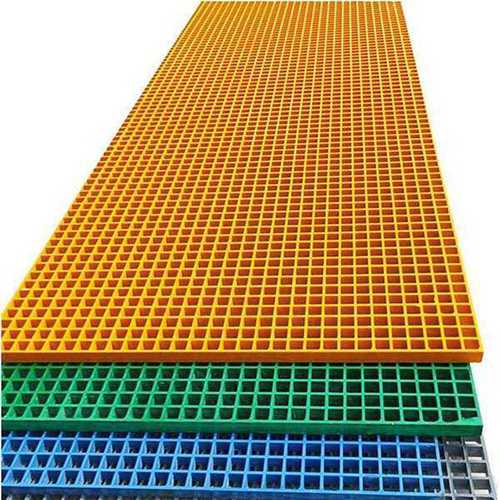

Обзор формованного стеклопластикового решётчатого настила с открытыми ячейками
Формованный стеклопластиковый решётчатый настил с открытыми ячейками, также известный как формованный FRP-решётчатый настил или стеклопластиковая решётка с открытыми ячейками, представляет собой цельную панель из непрерывного стекловолоконного армирования и матрицы из термореактивной смолы. Он применяется на промышленных проходах, платформах и в зонах доступа, где важны стойкость к коррозии и требования к обслуживанию. Открытая ячеистая структура облегчает отвод жидкостей и обеспечивает прохождение воздуха и света.
Что такое формованный стеклопластиковый решётчатый настил с открытыми ячейками?
Формованный стеклопластиковый решётчатый настил с открытыми ячейками представляет собой формованную FRP/GRP-решётчатую панель для пешеходных и рабочих поверхностей в промышленных условиях. Открытая структура позволяет проходить жидкостям, воздуху и свету, а формование образует цельную панель без отдельных сварных соединений. Такой материал обычно выбирают для применений, где важны коррозионная стойкость, электрическая непроводимость и масса материала.
Основные характеристики продукта
- Материал: стеклопластик (FRP / GRP)
- Процесс изготовления: цельная формованная конструкция
- Конфигурация ячеек: открытые ячейки с квадратными или прямоугольными отверстиями
- Варианты толщины панели: 25 мм, 30 мм, 38 мм, 50 мм
- Варианты поверхности: вогнутая, абразивная, гладкая или с сплошной накладкой
Материал и конструкция
Формованный стеклопластиковый решётчатый настил с открытыми ячейками изготавливается методом формования: непрерывные стекловолоконные ровинги пропитываются системой термореактивной смолы и формуются в интегрированную решётчатую панель. Формование создаёт цельную конструкцию без отдельных сварных соединений.
Открытая ячеистая структура позволяет жидкостям, воздуху и свету проходить через панель. Доступны полиэфирная, винилэфирная и огнезамедляющая смоляные системы. Выбранная система смолы влияет на коррозионную стойкость, характеристики при пожаре и температурную стойкость продукта.
Типичные области применения
Формованные FRP-решётки применяются в промышленных условиях, где коррозионная стойкость, электрическая непроводимость и требования к обслуживанию влияют на выбор материала. К типичным областям применения относятся предприятия химической переработки, сооружения очистки сточных вод, морские платформы, электростанции, предприятия пищевой промышленности и напитков, а также морские конструкции.
Решётчатый настил с открытыми ячейками часто используется на приподнятых проходах, инспекционных платформах, мезонинах и в зонах доступа к оборудованию, поскольку открытая структура облегчает дренаж и позволяет воздуху и свету проходить через панель.
Факторы выбора
При выборе формованного стеклопластикового решётчатого настила с открытыми ячейками на конфигурацию и пригодность продукта обычно влияют следующие факторы:
- Толщина панели и пролёт: несущая способность зависит от толщины панели, расстояния между опорами и системы смолы. Для более высоких требований по нагрузке могут рассматриваться более толстые панели или меньшие пролёты.

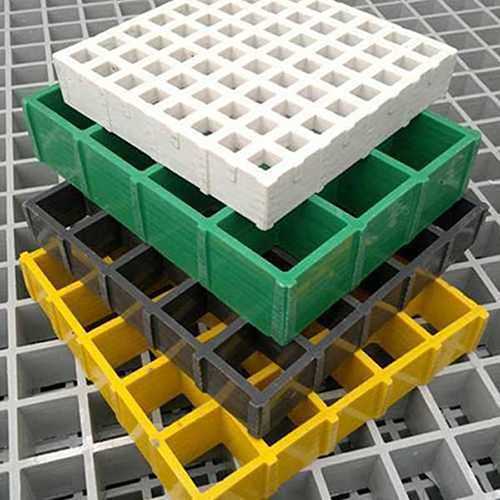

- Размер ячейки: доступные конфигурации включают 38×38 мм и 25×25 мм. Меньшие отверстия могут быть предпочтительны при работе с мелкими инструментами или предметами.
- Тип смолы: выбор смолы влияет на коррозионную стойкость, характеристики при пожаре и устойчивость к УФ-излучению. Доступны полиэфирные, винилэфирные и безгалогенные огнезамедляющие системы.
- Поверхность: абразивные поверхности создают текстурированную поверхность, когда требуется дополнительное сцепление. Также доступны вогнутые и гладкие варианты для облегчения очистки или специальных требований к поверхности.
- Обработка на месте: панели можно резать или сверлить на месте подходящим инструментом для FRP. После резки или сверления открытые стекловолокна следует повторно герметизировать совместимым финишным слоем смолы для обработки открытой кромки.
Технические характеристики
| Параметр | Доступные варианты / значения |
|---|---|
| Материал | Стеклопластик (FRP / GRP) |
| Процесс изготовления | Цельная формованная конструкция |
| Конфигурация ячеек | 38×38 мм, 25×25 мм, 50×50 мм |
| Толщина панели | 25 мм, 30 мм, 38 мм, 50 мм |
| Варианты смолы | Полиэфир, винилэфир, огнезамедляющие составы |
| Варианты поверхности | Вогнутая, абразивная, гладкая, сплошная накладка |
| Варианты цвета | Жёлтый, серый, зелёный; доступны специальные цвета |
Фактическая несущая способность и характеристики при пожаре зависят от конкретной конфигурации панели, системы смолы, условий опирания и рабочей среды. Данные для конкретного проекта могут быть рассмотрены после предоставления соответствующей инженерной информации.
Часто задаваемые вопросы
Как формованный стеклопластиковый настил сравнивается со стальным решётчатым настилом?
Формованный стеклопластиковый настил имеет меньшую массу материала по сравнению со стальным настилом и является электрически непроводящим. FRP часто выбирают в условиях, где коррозионная стойкость и требования к обслуживанию делают металлический настил менее подходящим. Несущая способность зависит от конфигурации панели и несущей конструкции.
Можно ли предусмотреть этот настил для более высоких нагрузок?
Несущая способность зависит от толщины панели, пролёта между опорами и выбранной конфигурации смолы и волокна. Для более высоких требований по нагрузке могут рассматриваться более толстые панели или меньшие пролёты между опорами. При наличии инженерных данных могут выполняться расчёты нагрузки для конкретного проекта.
Подходит ли материал для электрических или взрывоопасных сред?
FRP является электрически непроводящим материалом. Для проектов с конкретными требованиями к характеристикам при пожаре доступны огнезамедляющие системы смол. Пригодность для взрывоопасных атмосфер зависит от классификации конкретного применения и требований проекта.
Разрушается ли материал под воздействием УФ-излучения?
Для длительного наружного воздействия доступны УФ-стабилизированные системы смол. Выбранный тип смолы влияет на долговременное сохранение цвета и состояние поверхности под солнечным излучением.
Можно ли резать панели на месте?
Да, панели можно резать подходящим инструментом для FRP. После резки заводская герметизация кромки нарушается, поэтому открытые стекловолокна следует повторно герметизировать совместимым финишным слоем смолы для обработки открытой кромки.
Связанные продукты и компоненты системы
Формованный стеклопластиковый решётчатый настил с открытыми ячейками обычно устанавливается как часть системы пола или платформы. К распространённым связанным компонентам относятся:
- Опорные балки и несущие конструкции из FRP для монтажа настила
- Поручни и ограждающие системы для приподнятых платформ
- Крепёж, удерживающие зажимы и соединительные аксессуары
Для совместимых продуктов и системных рекомендаций свяжитесь с нашей инженерной командой и предоставьте требования проекта. Также можно ознакомиться с руководством по выбору формованных FRP-решёток или с обзором систем FRP-решётчатых настилов для связанных продуктовых направлений.
Технический запрос
Для запросов технических данных, расчётов нагрузки или чертежей для конкретного проекта предоставьте соответствующие требования проекта. Следующая информация помогает определить подходящую конфигурацию продукта:
- Размеры панели и требуемая толщина
- Расстояние между опорами и ожидаемые нагрузки
- Тип движения (пешеходы, тележки или транспорт)
- Воздействие химических веществ и диапазон температуры окружающей среды
- Предпочтительная поверхность (абразивная, вогнутая или гладкая)
- Требования к характеристикам при пожаре, если применимо
- Предпочтительный цвет и требуемое количество
