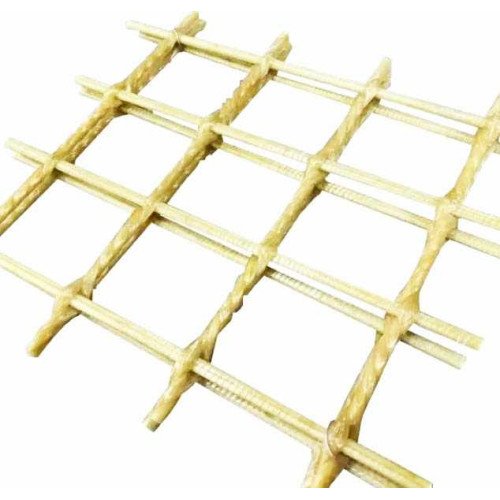

Siatka zbrojeniowa FRP to układ kompozytowych elementów zbrojących w formie kratownicy, przeznaczony do wbudowania w beton jako część zbrojenia zaprojektowanego dla konkretnego projektu. Jej funkcja konstrukcyjna zależy od konfiguracji siatki, udokumentowanych właściwości produktu, wymagań projektowych i szczegółów montażu. Samo podobieństwo geometrii kratownicy nie dowodzi równoważności konstrukcyjnej z siatką stalową ani przydatności do określonej konstrukcji.
Identyfikacja produktu i konfiguracja
Siatka zbrojeniowa FRP jest przeznaczona do zbrojenia betonu. Różni się od krat pomostowych FRP, które tworzą powierzchnie komunikacyjne, robocze lub dostępowe, a także od siatek z włókna szklanego stosowanych do tynków lub izolacji. Podobny wygląd kratownicy nie oznacza takiej samej funkcji ani kryteriów doboru.
Aby określić wymagania, należy podać wielkość oczek i rozstaw, wymiary elementów zbrojących, konstrukcję kratownicy, oznaczenie materiału oraz wymiary całkowite. Rzeczywista budowa i dostępne konfiguracje muszą zostać potwierdzone dla konkretnego zamawianego produktu; właściwości ani opcje dostawy innego produktu zbrojeniowego FRP nie powinny być automatycznie przypisywane tej siatce.
Zastosowania w konstrukcjach betonowych
Siatkę zbrojeniową FRP można rozważyć w projektach betonowych, w których przewidziano niemetaliczny system zbrojenia, w tym tam, gdzie korozja konwencjonalnego zbrojenia stalowego jest czynnikiem projektowym. Okoliczności te stanowią kontekst doboru materiału, ale nie dowodzą, że każda konfiguracja siatki FRP nadaje się do określonego środowiska lub konstrukcji.
Przydatność zależy od zamierzonej funkcji konstrukcyjnej, obciążeń obliczeniowych, systemu betonowego, warunków ekspozycji, udokumentowanych właściwości wybranej siatki oraz wymagań montażowych. Proponowaną konfigurację należy ocenić względem wymagań konkretnego projektu, a nie wybierać wyłącznie dlatego, że zbrojenie FRP jest stosowane w podobnych warunkach.
Geometria siatki i wymagania dotyczące konfiguracji
Poniższe informacje pomagają określić wymaganą konfigurację i wskazać właściwości konkretnego produktu, które należy sprawdzić.
Kryterium doboru
Informacje do określenia
Co należy sprawdzić
Otwór i rozstaw oczek
Wymagany prześwit oczka i rozstaw osiowy w obu kierunkach.
Zgodność z rysunkami zbrojenia i wymaganiami układania betonu.
Wymiary elementów zbrojących
Wymagana średnica lub wymiary przekroju poszczególnych elementów.
Zgodność z udokumentowanymi właściwościami proponowanej konfiguracji siatki.
Konstrukcja kratownicy i skrzyżowania
Wymagany układ kratownicy oraz istotne szczegóły połączeń lub skrzyżowań.
Rzeczywista konstrukcja i metoda łączenia rozpatrywanej konfiguracji.
Oznaczenie materiału
Określony rodzaj włókna oraz, w razie potrzeby, system żywicy.
Udokumentowany skład materiałowy konkretnej siatki.
Wymiary całkowite i forma dostawy
Wymagane wymiary całkowite oraz wymagania dotyczące obsługi lub dostawy.
Dostępność wymaganych wymiarów i formy dostawy dla danej konfiguracji.
Właściwości mechaniczne
Właściwości przy rozciąganiu, sztywność, przyczepność i inne wartości wymagane w projekcie konstrukcyjnym.
Dane konkretnego produktu, odpowiednie metody badań i zakres informacji potwierdzających.
Ekspozycja i warunki użytkowania
Wilgotność, chlorki, substancje chemiczne, temperatura i inne istotne czynniki środowiskowe.
Czy dostępne informacje o produkcie obejmują przewidywane warunki ekspozycji i użytkowania.
Tabela zawiera informacje, które należy ustalić podczas przygotowywania specyfikacji. Nie jest deklaracją standardowych wymiarów, dostępnych opcji, wyników badań ani potwierdzonej możliwości dostawy.
Dobór materiału: GFRP i BFRP

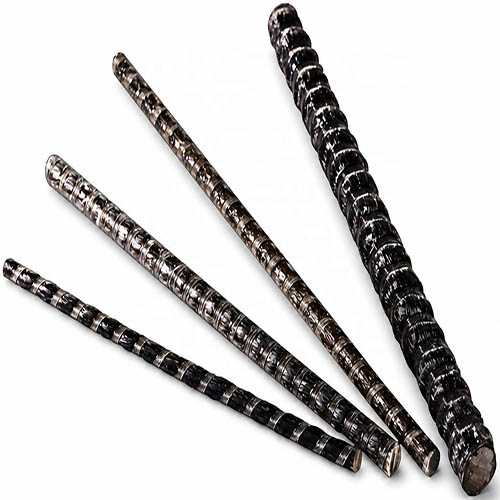

Polimer wzmocniony włóknem szklanym (GFRP) i polimer wzmocniony włóknem bazaltowym (BFRP) wykorzystują różne włókna wzmacniające w matrycy polimerowej. Szersza kategoria zbrojenia FRP obejmuje produkty z obu rodzajów włókien, ale nie potwierdza to dostępności każdej konfiguracji siatki w obu materiałach.
W przypadku rozpatrywanej siatki należy potwierdzić określony rodzaj włókna i system materiałowy przed wykorzystaniem właściwości produktu w projekcie konstrukcyjnym. Danych dotyczących innego rodzaju włókna, systemu żywicy lub innej postaci produktu FRP nie należy przenosić na wybraną siatkę bez dowodów odnoszących się do danej konfiguracji.
Projektowanie konstrukcyjne i porównanie z siatką stalową
Zbrojenie FRP nie wykazuje takiego samego ciągliwego zachowania przy uplastycznieniu jak konwencjonalna stal zbrojeniowa. Różnice w sztywności, odkształceniach, przyczepności i odpowiedzi konstrukcyjnej należy zatem uwzględnić przy zastosowaniu metody projektowania odpowiedniej dla wybranego zbrojenia FRP.
Podobne otwory siatki, wymiary elementów lub wymiary całkowite nie dowodzą równoważności konstrukcyjnej siatki FRP i siatki stalowej. Planowaną zamianę należy ocenić pod kątem wymaganej funkcji konstrukcyjnej, obciążeń obliczeniowych, wymagań użytkowalności, udokumentowanych właściwości produktu i właściwych zasad projektowania. Sama geometria nie uzasadnia bezpośredniej zamiany jeden do jednego.
Szczegóły montażu należy ustalić na etapie projektowania. W zależności od projektu mogą one obejmować położenie zbrojenia, otulinę betonową, zakłady, zakotwienie, połączenia z innym zbrojeniem i koordynację z kolejnością betonowania. Wymagane rozwiązania zależą od projektu i wybranej konfiguracji siatki.
Najczęściej zadawane pytania
Czy siatka zbrojeniowa FRP jest tym samym co krata pomostowa FRP?
Nie. Siatka zbrojeniowa FRP jest przeznaczona do włączenia w układ zbrojenia betonu. Krata pomostowa FRP tworzy powierzchnie komunikacyjne, robocze lub dostępowe. Funkcje i kryteria doboru są różne.
Czy każda konfiguracja siatki jest dostępna w wersji GFRP i BFRP?
Nie należy tego zakładać. Szersza kategoria zbrojenia FRP obejmuje produkty GFRP i BFRP, ale rodzaj włókna i dostępność konkretnej konfiguracji siatki trzeba potwierdzić dla określonych wymagań.
Zapytanie o produkt
W zapytaniu o informacje lub wycenę należy podać planowane zastosowanie, wymagany otwór i rozstaw oczek, wymiary elementów zbrojących, wymiary całkowite, określony rodzaj włókna, jeśli dotyczy, odpowiednie wymagania konstrukcyjne, warunki ekspozycji, ilość i miejsce dostawy. Rysunki lub specyfikacje projektu mogą pomóc określić potrzebną konfigurację i właściwości produktu wymagające sprawdzenia.
