Przegląd pultrudowanego rusztu prętowego z włókna szklanego
Pultrudowany ruszt prętowy z włókna szklanego, określany również jako pultrudowany ruszt FRP lub kompozytowy ruszt prętowy, to konstrukcyjny panel kratowy wykonany z pultrudowanych prętów nośnych FRP i prętów poprzecznych, przeznaczony do przemysłowych pomostów, platform i stref dostępu. Ciągłe zbrojenie jest zorientowane głównie wzdłuż prętów nośnych, dlatego profil prętów, rozpiętość, rozstaw podpór i obciążenie są ważnymi czynnikami przy wyborze produktu.
Czym jest pultrudowany ruszt prętowy z włókna szklanego?

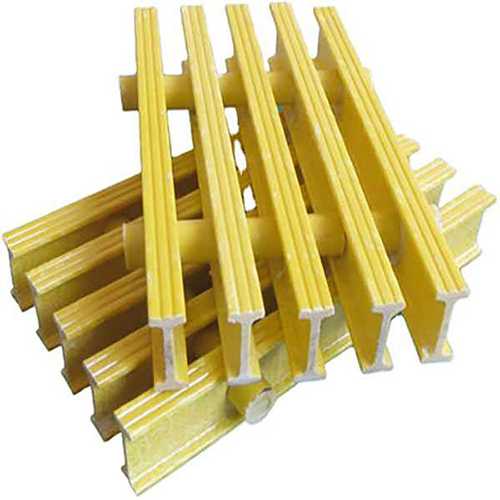

Pultrudowany ruszt prętowy z włókna szklanego to panel kratowy przenoszący obciążenia, zmontowany z pultrudowanych prętów FRP rozmieszczonych w regularnym układzie. Pręty nośne przejmują główne obciążenie, a pręty poprzeczne łączą panel w sztywną konstrukcję kratową. W porównaniu z rusztem formowanym ruszt pultrudowany ma inną architekturę zbrojenia, w której ciągłe zbrojenie jest zorientowane głównie wzdłuż prętów nośnych. Dlatego geometria prętów, rozpiętość, rozstaw podpór i obciążenie są istotnymi czynnikami doboru konfiguracji rusztu.
Najważniejsze informacje o produkcie
- Materiał: tworzywo sztuczne wzmacniane włóknem szklanym (FRP / GRP)
- Proces produkcji: pultruzja
- Profil pręta: pręt typu I lub T
- Typowe grubości panelu: 25 mm, 30 mm, 38 mm, 50 mm
- Opcje powierzchni: ziarno antypoślizgowe, meniskowa lub gładka
Materiał i konstrukcja
Pultrudowany ruszt prętowy z włókna szklanego jest wytwarzany metodą pultruzji, w której ciągłe włókna szklane są impregnowane żywicą i przeciągane przez ogrzewaną matrycę w celu uzyskania ciągłych prętów konstrukcyjnych. Gotowe pręty są następnie łączone z prętami poprzecznymi za pomocą połączeń mechanicznych lub klejenia w celu utworzenia panelu rusztu.
Układ zbrojenia jest przede wszystkim podłużny i przebiega wzdłuż prętów nośnych. System żywicy otacza zbrojenie z włókna szklanego i wpływa na kompatybilność materiału z wilgocią, substancjami chemicznymi, promieniowaniem UV i innymi warunkami pracy. W zależności od wymaganej konfiguracji produktu mogą być stosowane żywice poliestrowe, winyloestrowe oraz formulacje opóźniające palenie.
Typowe zastosowania
Pultrudowane ruszty FRP są stosowane w środowiskach przemysłowych i infrastrukturalnych, w których konfiguracja rusztu, układ podpór, warunki środowiskowe i właściwości materiału są ważnymi kryteriami doboru. Typowe obszary zastosowań obejmują zakłady chemiczne, instalacje offshore i morskie, obiekty energetyczne, oczyszczalnie wody i ścieków oraz inne przemysłowe strefy dostępu.
Typowe zastosowania obejmują pomosty, kładki technologiczne, pokrywy kanałów, antresole, platformy serwisowe i inne powierzchnie dostępu, dla których konfiguracja rusztu musi być dobrana odpowiednio do rozpiętości, obciążenia, rozstawu podpór i warunków pracy.
Kryteria doboru
Przy doborze pultrudowanego rusztu prętowego kilka czynników związanych z produktem i projektem wpływa na odpowiednią konfigurację:
- Rozpiętość i obciążenie: wysokość i rozstaw prętów nośnych należy dobrać odpowiednio do wymaganej rozpiętości, rozstawu podpór i obciążenia projektowego.
- Rodzaj żywicy: system żywicy wpływa na kompatybilność chemiczną i inne właściwości materiału, dlatego należy uwzględnić występujące substancje chemiczne, temperatury i warunki ekspozycji.
- Wykończenie powierzchni: powierzchnie ziarniste lub meniskowe mogą być wybierane, gdy ważna jest przyczepność, natomiast gładka powierzchnia może być preferowana przy wymaganiu łatwiejszego czyszczenia.
- Właściwości elektryczne: przewodność elektryczna może być istotnym czynnikiem w instalacjach elektrycznych i w pobliżu urządzeń pod napięciem; konfigurację rusztu i elementy mocujące należy rozpatrywać łącznie.
- Obróbka na miejscu: panele można ciąć lub wiercić podczas montażu. Obróbka miejscowa odsłania włókna szklane w obszarze cięcia lub wiercenia, dlatego po obróbce obszar ten należy zabezpieczyć odpowiednim systemem żywicznym.
Opcje i konfiguracje produktu
| Właściwość | Opcje / Wartości |
|---|---|
| Materiał | Tworzywo sztuczne wzmacniane włóknem szklanym (FRP / GRP) |
| Proces produkcji | Pultruzja |
| Profil pręta | Pręt I, pręt T |
| Typowe grubości | 25 mm, 30 mm, 38 mm, 50 mm |
| Wymiary paneli | Typowe 1220 × 3660 mm, 1000 × 4000 mm oraz inne wymiary projektowe |
| Opcje żywicy | Poliester izoftalowy, winyloester, formulacje opóźniające palenie |
| Opcje powierzchni | Ziarnista, meniskowa, gładka |
| Opcje kolorystyczne | Szary, zielony, żółty oraz inne kolory projektowe |
Nośność i dobór rozpiętości zależą od konfiguracji rusztu, geometrii prętów nośnych, rozstawu podpór i warunków obciążenia w projekcie. Dobór żywicy i wykończenia powierzchni powinien również uwzględniać przewidywane środowisko pracy.
Najczęściej zadawane pytania
Czym różni się ruszt pultrudowany od rusztu formowanego?
Ruszt pultrudowany jest montowany z prętów konstrukcyjnych uformowanych metodą pultruzji, z ciągłym zbrojeniem zorientowanym głównie wzdłuż prętów nośnych. Ruszt formowany powstaje w innym procesie produkcyjnym i ma inną architekturę zbrojenia. Różnica ta ma znaczenie przy doborze geometrii rusztu, rozstawu podpór i warunków obciążenia.
Jakie czynniki wpływają na wybór pultrudowanego rusztu FRP?
Do głównych czynników należą profil i wysokość prętów nośnych, rozpiętość, rozstaw podpór, obciążenie projektowe, system żywicy, wykończenie powierzchni, warunki środowiskowe oraz przeznaczenie panelu.
Czy pultrudowany ruszt FRP może być stosowany w środowiskach korozyjnych?
Pultrudowany ruszt FRP można rozważyć do środowisk korozyjnych, gdy system żywicy zostanie dobrany odpowiednio do występujących substancji chemicznych, ich stężeń, temperatur i warunków ekspozycji. Kompatybilność chemiczną należy więc traktować jako czynnik konfiguracji i zastosowania, a nie jako ogólną właściwość każdego panelu FRP.
Czy panele rusztu pultrudowanego można ciąć lub wiercić na miejscu?
Panele można ciąć lub wiercić podczas montażu. Ponieważ obróbka na miejscu odsłania zbrojenie z włókna szklanego, obszar poddany obróbce należy zabezpieczyć odpowiednim systemem żywicznym.
Produkty powiązane i komponenty systemowe
Pultrudowany ruszt prętowy z włókna szklanego jest zwykle instalowany jako część systemu dostępu lub podłogowego. Powiązane komponenty mogą obejmować:
- Belki podporowe FRP i konstrukcje nośne do montażu rusztu
- Poręcze i systemy balustrad dla podwyższonych platform
- Elementy mocujące, klipsy dociskowe i akcesoria połączeniowe
Aby uzyskać informacje o powiązanych produktach i doborze na poziomie systemu, zobacz przewodnik doboru pultrudowanych rusztów FRP lub przegląd systemów rusztów FRP.
Zapytanie techniczne
W celu doboru produktu do konkretnego projektu należy podać najważniejsze warunki wpływające na konfigurację rusztu:
- Wymagane wymiary panelu i wysokość prętów nośnych
- Długość rozpiętości i rozstaw podpór
- Przewidywane obciążenia użytkowe i rodzaj ruchu
- Narażenie chemiczne i zakres temperatury otoczenia
- Wymagane wykończenie powierzchni: ziarniste, meniskowe lub gładkie
- Wymagania dotyczące zachowania w warunkach pożaru lub izolacji elektrycznej
- Preferowany kolor i wymagana ilość
