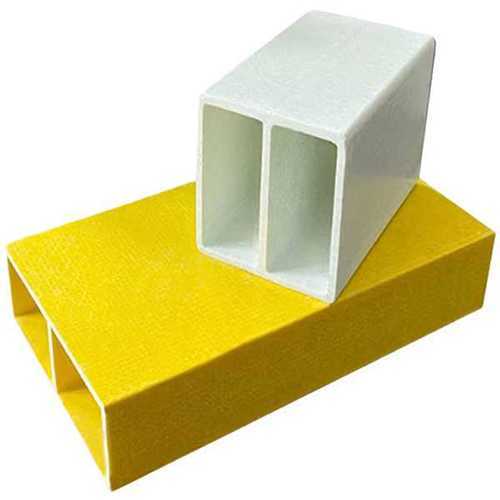

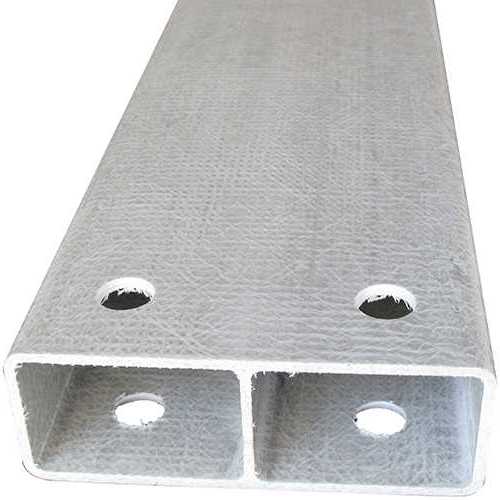

Overzicht van GVK-gordingen
GVK-gordingen, ook aangeduid als FRP- of composietgordingen, zijn door pultrusie vervaardigde structurele profielen voor het ondersteunen van dakplaten, gevelbekleding of andere gerelateerde bouwelementen. Ze bestaan uit glasvezelversterking in een thermohardende harsmatrix en kunnen worden uitgevoerd met verschillende profielgeometrieën en harssystemen. De keuze hangt af van overspanning, belastingen, verbindingen, temperatuur en blootstellingscondities.
Wat is een GVK-gording?
Een GVK-gording is een constructief dakelement dat dakplaten, gevelbekleding, isolatiepanelen of andere dakelementen ondersteunt en belastingen overdraagt naar de hoofdconstructie. FRP- en GVK-gordingen kunnen worden overwogen voor bouwtoepassingen wanneer een niet-metalen constructieprofiel past bij de projecteisen.
Omdat het profiel is vervaardigd uit glasvezelversterking en een harsmatrix in plaats van staal, kan de materiaalkeuze worden afgestemd op vocht, zoutbelasting, chemische omstandigheden, temperatuur en andere omgevingsfactoren.
Belangrijkste productkenmerken
- Materiaal: glasvezelversterkte kunststof (GVK / FRP / GRP)
- Productieproces: pultrusie
- Profielvormen: C-, Z-, U- of andere doorsneden volgens de projecteisen
- Harsopties: polyester, vinylester en vlamvertragende formuleringen, afhankelijk van de configuratie
- Elektrische eigenschappen: niet-geleidende configuraties kunnen worden overwogen wanneer de toepassing dit vereist
Materiaal en constructie
GVK-gordingen worden vervaardigd door pultrusie. Continue glasvezelversterking wordt gecombineerd met een thermohardende harsmatrix en door een verwarmde matrijs gevormd tot een doorlopend constructieprofiel. Het proces creëert een gedefinieerde doorsnede over de lengte van het profiel.
De keuze van het harssysteem is een belangrijk onderdeel van de materiaalspecificatie, omdat blootstelling, temperatuur, chemische omstandigheden en andere projecteisen invloed kunnen hebben op de geschiktheid van een bepaalde configuratie. Veelvoorkomende opties zijn polyester, vinylester en vlamvertragende formuleringen.
Typische toepassingen
GVK-gordingen worden toegepast in industriële en commerciële gebouwen waar bij de materiaalkeuze rekening moet worden gehouden met vocht, corrosieve blootstelling of onderhoudseisen. Mogelijke toepassingsomgevingen zijn chemische verwerkingsinstallaties, kustconstructies, afvalwaterzuiveringsinstallaties, agrarische gebouwen en voedselverwerkingsbedrijven.
FRP-gordingen kunnen ook worden overwogen bij renovatieprojecten wanneer bestaande metalen dakonderdelen door corrosie zijn aangetast of wanneer een niet-metalen constructieprofiel gewenst is.
Selectiecriteria
De keuze van een GVK-gording hangt doorgaans af van de constructieve configuratie en de projectomstandigheden. Belangrijke factoren zijn:
- Overspanning en belasting: profielhoogte, wanddikte, oplegafstand en doorsnede moeten worden beoordeeld op basis van de vereiste overspanning en dakbelastingen.
- Verbindingen: verbindingsdetails, bevestigingsmethoden en oplegcondities moeten samen met het gekozen profiel worden beschouwd.
- Harssysteem: het gekozen harssysteem moet rekening houden met de verwachte blootstelling, waaronder chemische omstandigheden, temperatuur en andere relevante factoren.
- Profielvorm: C-, Z-, U- of andere doorsneden kunnen worden overwogen afhankelijk van de dakconstructie en verbindingsdetails.
- Omgevingsblootstelling: type en concentratie van chemicaliën, temperatuur, vocht, zoutbelasting en UV-blootstelling kunnen de materiaalkeuze beïnvloeden.
- Aanpassingen op locatie: zagen of boren kan glasvezels aan bewerkte randen blootleggen. Blootliggende vezels moeten volgens de toepasselijke montagevoorschriften worden afgedicht met een compatibel harssysteem.
Productconfiguratie-opties
| Eigenschap | Opties / Beschrijving |
|---|---|
| Materiaal | Glasvezelversterkte kunststof (GVK / FRP / GRP) |
| Productieproces | Pultrusie |
| Profielvormen | C-, Z-, U- en andere doorsneden volgens de projecteisen |
| Harsopties | Polyester, vinylester en vlamvertragende formuleringen, afhankelijk van de configuratie |
| Elektrische eigenschappen | Niet-geleidende configuraties kunnen worden overwogen wanneer dit voor de toepassing vereist is |
De draagcapaciteit, temperatuurlimieten en omgevingsgeschiktheid hangen af van het gekozen profiel, harssysteem, de oplegcondities en de projecteisen. Voor een aanvraag van technische gegevens kunt u de relevante overspanning, belastingen, verbindingsvoorwaarden en blootstelling aangeven.
Veelgestelde vragen
Wat is het verschil tussen een GVK-gording en een stalen gording?
GVK-gordingen zijn niet-metalen constructieprofielen van glasvezelversterking en een harsmatrix, terwijl stalen gordingen metalen onderdelen zijn. De keuze tussen beide materialen hangt af van factoren zoals overspanning, belastingen, verbindingen, omgevingsblootstelling, temperatuur, onderhoudseisen en de totale constructieve configuratie.
Hoe wordt de draagcapaciteit van een GVK-gording bepaald?
De draagcapaciteit hangt af van profielgeometrie, afmetingen, overspanning, oplegafstand, belastingsomstandigheden, verbindingen en materiaalconfiguratie. De juiste uitvoering moet daarom worden beoordeeld op basis van de werkelijke projectomstandigheden en niet alleen op basis van de materiaalnaam.
Kunnen GVK-gordingen worden overwogen voor chemische installaties?
GVK-gordingen kunnen voor chemische installaties worden overwogen wanneer de gekozen materiaalconfiguratie compatibel is met de werkelijke blootstelling. Bij de selectie moeten het type chemische stof, de concentratie, temperatuur, blootstellingscondities en het harssysteem worden meegenomen.
Welke profielvormen zijn beschikbaar?
Veelvoorkomende vormen zijn C-, Z- en U-profielen. Andere doorsneden kunnen worden overwogen wanneer dit door het projectontwerp en de productieconfiguratie wordt vereist.
Hebben GVK-gordingen galvanisatie nodig?
GVK-gordingen zijn niet-metaal en worden niet op dezelfde manier als stalen gordingen verzinkt. Eisen voor oppervlaktebehandeling en bescherming hangen af van de gekozen configuratie en de omgevingsblootstelling van het project.
Hoe beïnvloeden temperatuurcondities de keuze van een GVK-gording?
Temperatuureisen moeten worden beschouwd samen met het gekozen harssysteem, de profielconfiguratie en de blootstellingscondities. Wanneer een project gedefinieerde of continue bedrijfstemperaturen kent, moet de materiaalconfiguratie aan deze omstandigheden worden getoetst.
Gerelateerde producten en systeemcomponenten
GVK-gordingen kunnen onderdeel zijn van een breder FRP-constructiesysteem. Gerelateerde productcategorieën en componenten kunnen onder meer zijn:
- GVK-constructieprofielen en frame-elementen
- GVK-roosters voor loopbruggen en platforms
- Bevestigingsmiddelen en aansluitaccessoires
Voor gerelateerde FRP-toepassingen kunt u ook onze pagina’s bekijken over GVK-constructieprofielen, gepultrudeerde GVK-roosters of GVK-platforms.
Aanvraag technische gegevens
Voor een technische aanvraag voor een product of project kunt u de belangrijkste ontwerp- en blootstellingscondities aanleveren die relevant zijn voor de keuze van de gording:
- Vereiste overspanning en oplegafstand
- Verwachte dakbelastingen, zoals permanente, veranderlijke, wind- of sneeuwbelasting
- Chemische blootstelling en omgevingstemperatuurbereik
- Gewenste profielvorm, zoals C, Z, U of een andere doorsnede
- Eisen voor brandgedrag of elektrische niet-geleiding, indien van toepassing
- Benodigde hoeveelheid en gewenste levertijd
