Overzicht van het GVK-Leuningsysteem

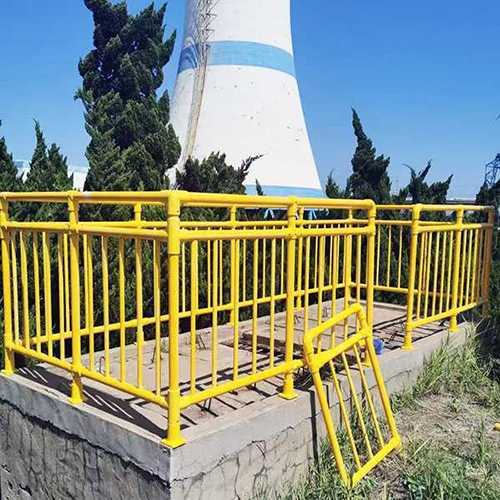

Een GVK-leuningsysteem is een modulair systeem dat wordt samengesteld uit glasvezelversterkte kunststofprofielen en systeemcomponenten. Het wordt toegepast op industriële platforms, loopbruggen, maritieme locaties en andere omgevingen waar corrosie, elektrische isolatie of een niet-metalen constructie ontwerpcriteria zijn. De configuratie is afhankelijk van profielgeometrie, harssysteem, staanderafstand, bevestigingsmethode en de belastingsvereisten van het project.

Wat is een GVK-Leuningsysteem?

Een GVK-leuningsysteem is een modulaire leuningconstructie met FRP- of GVK-componenten zoals bovenleuningen, tussenleuningen, staanders, voetplaten en montagebeugels. De componenten worden doorgaans geleverd als pultrusieprofielen van glasvezelversterkte kunststof en gemonteerd met mechanische bevestigingsmiddelen of andere gespecificeerde verbindingsmethoden. Het systeem vormt een niet-metalen leuningoplossing voor industriële, maritieme en andere locaties met corrosieblootstelling of behoefte aan elektrische isolatie.

Belangrijkste Producteigenschappen

Materiaal: Glasvezelversterking met een thermohardende harsmatrix
Systeemcomponenten: Bovenleuning, tussenleuning, staanders, voetplaten en montagebeugels
Profielvormen: Ronde of rechthoekige leuningprofielen en vierkante of ronde staanders kunnen voor verschillende systeemindelingen worden geconfigureerd
Oppervlakteafwerking: Glad of gestructureerd, afhankelijk van eisen voor grip, reiniging en uiterlijk
Elektrisch gedrag: GVK is over het algemeen niet-geleidend; het elektrische gedrag kan variëren afhankelijk van formulering, additieven en toestand van het oppervlak
Configuratie: Afmetingen, harssysteem, componentindeling en bevestigingsdetails worden volgens de projectvereisten vastgesteld

Onderdelen van een GVK- en FRP-leuningsysteem met bovenleuning, tussenleuning, staander, voetplaat en montagebeugel — Onderdelen van het GVK-leuningsysteem: bovenleuning, tussenleuning, staander, voetplaat en montagebeugel.

Materiaal en Constructie

De componenten van het GVK-leuningsysteem bestaan uit glasvezelversterking in een thermohardende harsmatrix. Bij pultrusieprofielen wordt doorlopende versterking in de composietdoorsnede toegepast om de voor het systeem gebruikte leuningen en staanders te vormen.

De keuze van het harssysteem wordt bepaald door de beoogde gebruiksomgeving. Polyesterhars wordt gebruikt voor algemene industriële toepassingen, terwijl vinylesterhars kan worden gekozen wanneer chemische bestendigheid een vereiste is. Voor projecten met specifieke eisen aan brandgedrag kunnen, afhankelijk van de gekozen configuratie, ook vlamvertragende harssystemen worden overwogen.

Leuningprofielen zijn verkrijgbaar in ronde of rechthoekige vormen, terwijl staanders vierkant of rond kunnen zijn. Oppervlakteopties omvatten gladde en gestructureerde uitvoeringen, geselecteerd op basis van grip, reiniging en uiterlijk. Kleur en andere afwerkingsopties kunnen, indien beschikbaar, als onderdeel van de projectconfiguratie worden vastgelegd.

Snijden of boren op locatie verandert de toestand van fabrieksmatig afgewerkte randen en openingen. Blootliggende glasvezels moeten na bewerking op locatie correct worden afgedicht met een compatibele hars of een geschikt afdichtsysteem. Chemische blootstelling moet worden beschouwd in combinatie met harskeuze, temperatuur, concentratie en de werkelijke gebruiksomstandigheden.

Toepassingen

GVK-leuningen worden vaak toegepast in gebieden waar corrosieblootstelling, elektrische isolatie of een niet-metalen constructie belangrijke ontwerpcriteria zijn. Typische toepassingen zijn:

Maritieme en offshoreplatforms, steigers en aanlegplaatsen
Chemische procesinstallaties en opslagzones
Afvalwaterzuiveringsinstallaties en pompstations
Industriële platforms, loopbruggen en toegangsgebieden met blootstelling aan chemicaliën
Commerciële en infrastructurele omgevingen aan de kust of met hoge luchtvochtigheid

De geschiktheid voor een toepassing hangt af van de gekozen leuningconfiguratie, de omgevingsbelasting, de bevestigingscondities en de projecteisen.

Belastbaarheid

Het belastingsgedrag van een GVK-leuning is configuratieafhankelijk en kan niet met één algemene waarde worden weergegeven. Belangrijke variabelen zijn:

Doorsnedeafmetingen van leuningen en staanders
Staanderafstand en bevestigingsmethode
Harssysteem en bedrijfstemperatuur
Systeemhoogte en indeling van tussenleuningen
Benodigde ontwerpbelasting en toelaatbare doorbuiging

Een wijziging van profielmaat, overspanning, staanderafstand, bevestigingsmethode of andere belangrijke ontwerpvariabelen kan het constructieve gedrag van het systeem veranderen. De uiteindelijke controle van belasting en doorbuiging moet daarom gebaseerd zijn op de gekozen systeemindeling en bevestigingscondities.

Selectiecriteria

Bij het specificeren van een GVK-leuningsysteem houden engineers doorgaans rekening met de volgende variabelen:

Profieldimensies: Afmetingen van leuningen en staanders worden gekozen op basis van overspanning, systeemgeometrie en de gewenste constructieve prestaties.
Harssysteem: De harskeuze hangt samen met chemische blootstelling, omgevingscondities en gewenste gebruikseigenschappen.
Bevestigingsmethode: Voetplaat-, kernmontage- of oppervlaktebevestiging kan worden gekozen op basis van de draagstructuur en de belastingsweg.
Systeemhoogte en leuningafstand: De indeling wordt vastgesteld volgens de projecteisen en de toepasselijke veiligheidscriteria.
Afwerking: Glad of gestructureerd, afhankelijk van eisen voor grip, reiniging en uiterlijk.

Voor projectspecifieke configuraties moeten profieldimensies, staanderafstand, bevestigingsmethode, harssysteem en omgevingscondities gezamenlijk worden beschouwd.

Technische Specificaties

De onderstaande tabel geeft de belangrijkste configuratiegebieden van GVK-leuningsystemen weer. Specifieke afmetingen en prestatiekenmerken zijn afhankelijk van de gekozen projectconfiguratie.

Kenmerk	Typische Scope / Opties	Opmerkingen
Materiaal	Glasvezelversterkte kunststof (FRP/GVK)	Thermohardende harsmatrix met glasvezelversterking
Profieltypen	Bovenleuning, tussenleuning, staander, voetplaat, beugel	Profieldimensies en componentindeling worden projectspecifiek vastgesteld
Systeemgeometrie	Projectspecifiek	Omvat systeemhoogte, leuningindeling, staanderafstand en bevestigingslayout
Harssysteem	Polyester, vinylester en geselecteerde vlamvertragende systemen	Selectie afhankelijk van omgeving en vereiste eigenschappen
Oppervlakteafwerking	Glad of gestructureerd	Gekozen op basis van grip, reiniging en uiterlijk
Bevestigingsopties	Voetplaat, kernmontage of oppervlaktebevestiging	Gekozen op basis van ondergrond en belastingsweg
Belastbaarheid	Configuratieafhankelijk	Afhankelijk van profielmaat, overspanning, staanderafstand, bevestiging en ontwerpbelasting
Temperatuurgedrag	Afhankelijk van harssysteem	Te beschouwen samen met de gekozen hars en de werkelijke gebruiksomgeving
Elektrisch gedrag	Over het algemeen niet-geleidend	Kan variëren afhankelijk van formulering, additieven en toestand van het oppervlak

Projectspecifieke technische informatie kan worden opgesteld op basis van de gekozen leuningconfiguratie en toepassingscondities.

Veelgestelde Vragen

Zijn GVK-leuningen geschikt voor buitengebruik?

GVK-leuningen kunnen worden toegepast in buitenomgevingen, waaronder maritieme, kust- en vochtige omgevingen. Bij de systeemconfiguratie moeten harssysteem, oppervlaktebehandeling, UV-blootstelling en gebruiksomstandigheden worden meegenomen.

Hoe verschillen GVK-leuningen van metalen leuningen?

GVK-leuningen zijn niet-metalen composietsystemen. Vergeleken met metalen leuningmaterialen verschillen ze onder meer in corrosiegedrag, elektrische eigenschappen, gewicht en thermisch gedrag. Een passende vergelijking moet worden gebaseerd op profielafmetingen, configuratie en projecteisen.

Kunnen GVK-leuningen worden aangepast?

GVK-leuningsystemen kunnen worden geconfigureerd op basis van profieldimensies, systeemhoogte, leuningindeling, bevestigingsmethode, oppervlakteafwerking, harssysteem en andere projecteisen, onder voorbehoud van productiemogelijkheden en bestelvoorwaarden.

Welke informatie is nodig om een GVK-leuningsysteem te specificeren?

Nuttige projectgegevens zijn onder meer systeemhoogte, leuningindeling, staanderafstand, bevestigingsmethode, verwachte belastingen, omgevingsbelasting, temperatuurbereik, oppervlakteafwerking en kleurvereisten. Deze gegevens helpen bij het bepalen van de te beoordelen configuratie.

GVK-leuningen worden vaak gebruikt als onderdeel van een breder FRP-toegangs- en veiligheidssysteem. Gerelateerde producten kunnen zijn:

FRP-platforms en loopbruggen voor verhoogde toegangsgebieden
FRP-kooiladders en trappensystemen voor verticale toegang
Montagehardware, voetplaten, connectoren en bevestigingscomponenten

Gerelateerde producten kunnen worden geselecteerd op basis van dezelfde projectindeling, omgevingscondities en installatievereisten.

Technische Aanvraag

Voor een projectspecifieke GVK-leuningconfiguratie kunnen de belangrijkste ontwerp- en toepassingsparameters voor technische beoordeling worden aangeleverd.
