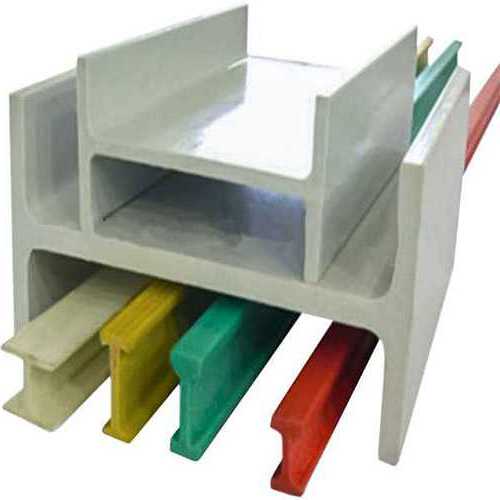

유리섬유 강화 플라스틱(FRP) H형 프로파일

FRP H형 프로파일 개요 유리섬유 강화 플라스틱(FRP)의 H형 프로파일은 H형 단면을 가진 풀트루전 구조용 프로파일입니다. 건축, 해양, 산업 및 인프라 분야의 구조 프레임, 지지 구조, 하중 지지 조립체 등에 사용됩니다. 연속 유리섬유 강화재와 열경화성 수지 매트릭스로 구성되며, 구조 특성은 프로파일 형상, 섬유 구조, 수지 시... 자세히 보기

0 reviews - Write a review

메시지를 남겨주세요

이름

메시지

Captcha

Enter the code in the box below

설명

FRP H형 프로파일 개요

유리섬유 강화 플라스틱(FRP)의 H형 프로파일은 H형 단면을 가진 풀트루전 구조용 프로파일입니다. 건축, 해양, 산업 및 인프라 분야의 구조 프레임, 지지 구조, 하중 지지 조립체 등에 사용됩니다. 연속 유리섬유 강화재와 열경화성 수지 매트릭스로 구성되며, 구조 특성은 프로파일 형상, 섬유 구조, 수지 시스템 및 스팬 조건 등에 따라 달라집니다.

FRP H형 프로파일이란?

FRP H형 프로파일은 유리섬유 강화 플라스틱(FRP/GRP)으로 제작된 풀트루전 구조 부재입니다. H형 단면은 휨 및 하중 전달을 고려한 구조 형상으로 사용됩니다. 유리섬유 강화 복합재 구조 프로파일이 필요한 프레임, 지지대 및 하중 지지 조립체 등에 적용됩니다.

주요 제품 특성

재질: 열경화성 수지 매트릭스에 연속 유리섬유 강화재를 함침한 복합재
제조 공정: 풀트루전. 연속 강화재에 수지를 함침하고 가열 금형을 통해 H형 단면으로 성형
단면 형상: 구조 프레임 및 하중 전달에 사용되는 H형 단면
구성 설정: 프로파일 치수 및 수지 시스템은 프로젝트 요구사항에 따라 설정 가능
전기 특성: FRP는 일반적으로 비전도성이지만 수지 배합, 첨가제 및 표면 상태에 따라 전기적 특성이 달라질 수 있음

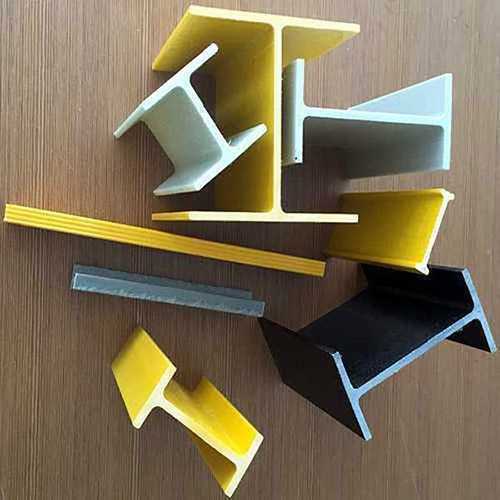

H형, I형, 채널형 및 앵글형을 포함한 풀트루전 FRP 구조 프로파일 — H형, I형, 채널형 및 앵글형 단면의 유리섬유 FRP 풀트루전 구조 프로파일.

재질 및 구조

H형 프로파일은 풀트루전 공정으로 제조됩니다. 연속 유리섬유 강화재에 수지를 함침한 후 가열 금형을 통해 필요한 H형 단면으로 성형합니다.

수지 시스템은 프로젝트에 따라 선정됩니다. 폴리에스터 및 비닐에스터계 수지는 사용 환경과 프로젝트 요구사항에 따라 선택할 수 있습니다. 방화 성능이 사양에 포함되는 경우 난연 수지 시스템도 검토할 수 있습니다.

프로파일 높이, 플랜지 폭, 웹 두께 및 길이는 구조 요구사항과 생산 조건에 따라 설정됩니다. 적합한 프로젝트에서는 맞춤 단면도 검토할 수 있습니다.

프로파일을 절단하거나 천공하는 경우 노출된 강화재는 적합한 수지 시스템으로 보호해야 합니다. 화학적 노출, 온도 변화 및 기타 환경 조건은 프로파일과 수지 시스템을 선택할 때 함께 고려해야 합니다.

적용 분야

풀트루전 FRP H형 구조 프로파일은 복합재 구조 프로파일이 필요한 분야에서 구조 부재로 사용됩니다. 일반적인 적용 환경은 다음과 같습니다.

건축용 구조 프레임 및 지지 구조
해양 및 연안 구조물
화학 처리 시설 및 하수 처리 시설
산업 설비 프레임 및 2차 구조물
보행로, 플랫폼 및 인프라 지지 구조

최종 프로파일 및 재질 선정은 구조 하중, 스팬, 지지 조건, 환경 노출, 연결 방식 및 기타 프로젝트 요구사항에 따라 결정됩니다.

하중 용량

유리섬유 FRP H형 프로파일의 하중 용량은 구성 조건에 따라 달라집니다. 구조 검토에서는 단면 치수, 스팬 길이, 지지 조건, 강화재 특성, 수지 시스템, 사용 온도 및 연결 상세 등이 고려됩니다.

단면 치수 및 벽 두께
스팬 길이 및 지지 조건
섬유 배향 및 강화재 함량
수지 시스템 및 사용 온도
체결재 및 연결 구성

하중 계산은 평가 대상인 특정 프로파일, 스팬, 지지 구성 및 하중 조건에 적용됩니다.

선정 시 고려사항

FRP H형 프로파일을 선정할 때 일반적으로 다음 요소를 검토합니다.

프로파일 치수: 단면 높이, 플랜지 폭 및 웹 두께는 스팬, 하중 및 처짐 요구사항에 따라 설정합니다.
수지 시스템: 수지 선택은 화학적 노출, 온도 조건 및 지정된 방화 성능 요구사항과 관련됩니다.
섬유 구조: 강화재의 배향과 함량은 프로파일의 기계적 특성에 영향을 줍니다.
연결 상세: 볼트 연결 또는 접착 연결은 하중 전달에 영향을 주므로 구조 구성의 일부로 고려해야 합니다.
환경 조건: 수분, UV 노출, 화학물질 접촉 및 온도는 재질과 표면 보호 선택에 영향을 줄 수 있습니다.

기계적 특성과 하중 용량은 선택된 프로파일 구성과 프로젝트 조건에 따라 달라집니다.

기술 사양

FRP H형 프로파일은 단면 형상, 치수, 수지 시스템 및 프로젝트 요구사항에 따라 사양이 결정됩니다. 정확한 수치와 구성은 선택된 프로파일에 따라 달라집니다.

항목	범위 / 옵션	비고
재질	유리섬유 강화 플라스틱(FRP/GRP)	적용 요구사항에 따라 수지 시스템 선택
제조 공정	풀트루전	연속 강화재를 H형 프로파일로 성형
단면	H형 프로파일	프로젝트 요구사항에 따라 치수 설정
길이	프로젝트 지정	생산, 운송 및 취급 조건에 따름
폭 / 높이	프로젝트 지정	구조 요구사항에 따라 설정
하중 용량	구성 조건에 따라 다름	프로파일 크기, 스팬, 지지, 하중 및 연결 방식에 따라 달라짐
수지 시스템	폴리에스터 / 비닐에스터 / 기타 대응 시스템	프로젝트 및 환경 조건에 따라 선택
방화 성능	구성 조건에 따라 다름	사양에 따라 난연 수지 시스템 검토 가능
전기 특성	일반적으로 비전도성 FRP	배합 및 표면 상태에 따라 달라짐
