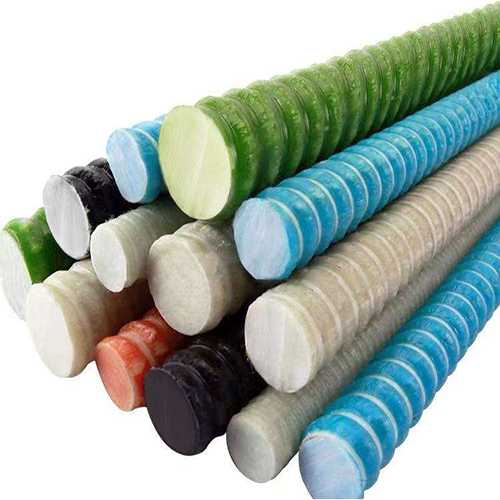

GFRP 콘크리트 보강근 개요
FRP 보강근은 GFRP 보강근 또는 유리섬유 보강근이라고도 하며, 연속 유리섬유를 열경화성 수지 매트릭스에 함침한 비금속 보강근입니다. 내식성, 낮은 전기 전도성 또는 비금속 보강이 중요한 콘크리트 구조물에 사용됩니다. FRP 보강근은 일반적으로 인발성형(Pultrusion)으로 제조되며 콘크리트와의 ... 자세히 보기
FRP 보강근은 GFRP 보강근 또는 유리섬유 보강근이라고도 하며, 연속 유리섬유를 열경화성 수지 매트릭스에 함침한 비금속 보강근입니다. 내식성, 낮은 전기 전도성 또는 비금속 보강이 중요한 콘크리트 구조물에 사용됩니다. FRP 보강근은 일반적으로 인발성형(Pultrusion)으로 제조되며 콘크리트와의 부착을 위해 리브형 또는 샌드코팅 표면이 적용됩니다. 제품 특성은 봉 직경, 섬유 함량, 수지 시스템 및 표면 처리에 따라 달라집니다.
FRP 보강근이란?
FRP 보강근은 콘크리트 내부의 보강재로 사용되는 유리섬유강화 폴리머 봉입니다. 연속 유리섬유와 폴리머 수지 매트릭스로 구성되며, 섬유는 주로 봉의 길이 방향으로 배치됩니다. 이러한 구조가 인장 거동과 비금속 복합재료 특성을 결정합니다.
주요 제품 특성
재료: 열경화성 수지 매트릭스에 연속 유리섬유를 함유한 복합재료.
제조 공정: 보강 섬유를 봉의 길이 방향으로 정렬하는 인발성형.
표면: 콘크리트와의 부착을 위한 리브형 또는 샌드코팅 표면.
주요 용도: 콘크리트 구조물용 비금속 보강재.
재료 특성: 비금속이며 강재 보강근보다 가볍고, 부식이나 전기적 특성이 중요한 설계 조건에 적합합니다.
재료 및 구조
FRP 보강근은 인발성형 공정으로 제조됩니다. 연속 유리섬유 로빙을 수지 매트릭스와 결합한 후 가열 금형을 통과시켜 최종 단면 형상으로 성형하고 수지를 경화합니다. 섬유의 길이 방향 배치는 봉 축 방향의 주요 보강 기능을 형성합니다.
수지 매트릭스는 유리섬유를 둘러싸며 복합재료의 폴리머 상을 형성합니다. 봉 표면에는 리브를 형성하거나 콘크리트와의 기계적 상호작용을 높이기 위해 샌드코팅을 적용할 수 있습니다. 섬유 함량, 수지 시스템, 봉 형상 및 표면 처리는 제품 구성과 적용 조건에 따라 설정됩니다.
적용 분야
FRP 보강근은 비금속 보강재가 요구되는 콘크리트 구조물이나 사용 환경에서 부식 관련 고려가 중요한 경우에 사용됩니다. 일반적인 적용 분야는 다음과 같습니다.
방파제, 부두, 교량 바닥판 등의 해양 및 해안 구조물
상수 및 하수 처리 시설
화학 처리 플랜트 및 격납·차단 구조물
발전 시설 및 변전소
제설 염화물의 영향을 받는 교통 인프라
지하 구조물 및 터널 라이닝
선정 시 고려사항
FRP 보강근의 선정에는 일반적으로 다음과 같은 제품 및 프로젝트 변수가 고려됩니다.
구조 설계에 필요한 봉 직경 및 인장 특성
예상 노출 환경에 적합한 수지 시스템
강성 요구조건과 관련된 섬유 함량 및 탄성계수 특성
콘크리트 부착을 위한 표면 처리 및 봉 형상
주변 콘크리트와의 관계를 고려한 열팽창 특성
콘크리트 피복, 정착 조건 및 시공 조건
지속 하중 및 반복 하중을 포함한 장기 하중 조건
제품 선정은 필요한 봉 특성, 구조 조건, 사용 환경 및 선택된 제품 구성에 따라 이루어집니다.
기술 특성
다음 표는 FRP 보강근의 일반적인 특성을 정리한 것입니다. 제품 특성은 봉 직경, 섬유 함량, 수지 시스템, 표면 처리 및 전체 구성에 따라 달라집니다.
FRP 보강근의 일반 특성
특성
설명
재료 유형
유리섬유강화 폴리머(GFRP)
제조 공정
인발성형
보강재
연속 유리섬유
매트릭스
열경화성 폴리머 수지
표면 처리
콘크리트 부착을 위한 리브형 또는 샌드코팅 구성
봉 직경
제품 구성 및 구조 요구조건에 따라 선정
인장 특성
섬유 함량, 수지 시스템, 봉 직경 및 제품 구성에 따라 결정
탄성계수
복합재료 시스템 및 섬유 함량에 따라 결정
전기적 특성
비금속 재료이며 낮은 전기 전도성이 요구되는 용도에 적합
자주 묻는 질문
FRP 보강근을 강재 보강근 대신 사용할 수 있나요?
FRP 보강근은 콘크리트 구조물의 비금속 보강 옵션으로 사용됩니다. 인장 거동, 강성 및 부착 특성이 강재와 다르므로 동일한 성능의 직접적인 재료 대체재로 보기보다 구조 설계의 일부로 선정합니다.
FRP 보강근은 콘크리트와 부착됩니까?
네. 리브형 및 샌드코팅 표면은 보강근과 주변 콘크리트 사이의 상호작용을 형성하기 위해 사용됩니다. 부착 거동은 표면 처리, 봉 형상, 콘크리트 특성 및 시공 조건에 따라 달라집니다.
FRP 보강근은 전기 또는 자기 환경에 적합한가요?
FRP 보강근은 비금속 재료이며 강재 보강근과 동일한 전기적·자기적 특성을 갖지 않습니다. 따라서 낮은 전기 전도성 또는 비자성 보강재가 중요한 설계 조건인 용도에서 고려할 수 있습니다.
FRP 보강근은 현장에서 절단할 수 있나요?
FRP 보강근은 적절한 연마 절단 공구 또는 다이아몬드 공구를 사용하여 절단할 수 있습니다. 절단 시 복합재료 분진이 발생할 수 있으므로 제조 및 시공 과정에서 적절한 분진 관리와 개인보호구를 사용해야 합니다.
FRP 보강근은 녹이 슬나요?
FRP 보강근은 비금속 재료이므로 강재 보강근과 같은 방식으로 녹슬지 않습니다. 장기 거동은 복합재료 시스템과 사용 환경에 따라 달라집니다.
기술 문의
제품 선정 또는 프로젝트 평가를 위해 다음과 같이 보강재 선택에 영향을 미치는 주요 조건을 알려주시기 바랍니다.
