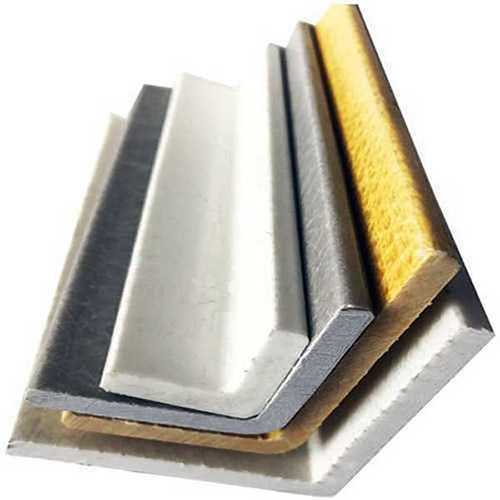

FRP 앵글 프로파일

FRP 앵글 프로파일 개요

FRP L자 앵글 프로파일이란?

FRP L자 앵글 프로파일은 두 개의 직각 플랜지가 L자 단면을 형성하는 풀트루전 FRP 구조 프로파일입니다. 비금속 구조용 프로파일이 필요한 산업, 상업, 건설 및 해양 분야에서 프레임, 가장자리, 코너 보강 및 지지 부재로 사용할 수 있습니다.

FRP 앵글 프로파일은 유리섬유 강화재와 열경화성 수지 매트릭스로 제작됩니다. L자 형상은 풀트루전 공정에서 연속적으로 형성되며, 필요한 단면과 프로젝트 조건에 따라 치수가 설정됩니다.

주요 제품 정보

• 재질: 유리섬유 강화재와 열경화성 수지 매트릭스
• 제조 공정: 가열 금형을 통과시켜 L자 단면을 연속 성형하는 풀트루전
• 단면: 두 개의 직각 플랜지를 가진 L자 단면, 동일 플랜지 또는 비동일 플랜지 구성
• 치수: 플랜지 치수, 두께 및 길이는 프로젝트 조건에 따라 설정
• 수지 시스템: 사용 환경과 프로젝트 요구사항에 따라 선정
• 전기적 특성: FRP는 일반적으로 비전도성이며 실제 특성은 재료 배합과 표면 상태에 따라 달라질 수 있음

재질 및 구조

이 프로파일은 풀트루전 공정으로 제조됩니다. 연속 유리섬유 강화재와 열경화성 수지 매트릭스를 결합한 후 가열 금형을 통해 인발하여 L자 단면을 형성합니다. 강화재는 복합재의 구조를 형성하고 수지 매트릭스는 섬유를 결합하여 완성된 프로파일을 형성합니다.

수지 시스템은 사용 환경과 프로젝트 요구사항에 따라 선정할 수 있습니다. 사용 가능한 수지 시스템은 구성에 따라 달라지며 화학물질 노출, 온도 및 필요한 화재 성능 등을 고려할 수 있습니다.

프로파일 형상은 필요한 플랜지 치수, 두께, 길이 및 구조 배치에 따라 결정됩니다. 설치 방식과 연결부 조건에 따라 동일 플랜지 또는 비동일 플랜지 구성을 검토할 수 있습니다.

현장에서 절단이나 천공이 필요한 경우 가공된 가장자리에서 내부 강화재가 노출됩니다. 노출된 부분은 설치 절차의 일부로 호환 가능한 수지 시스템을 사용하여 밀봉해야 합니다.

적용 분야

FRP 앵글 프로파일은 프레임, 가장자리, 코너 보강 또는 지지용으로 비금속 구조 프로파일이 필요한 경우 일반적으로 사용됩니다. 주요 산업 적용 분야는 다음과 같습니다.

• 건축 프레임 및 코너 보강
• 산업 장비 프레임 및 지지 구조
• 해양 및 연안 구조물
• 화학 처리 시설 및 하·폐수 처리 구역
• 온실 및 농업용 구조물
• 복합 패널 및 기타 구조 부재의 가장자리 프레임과 지지부

구체적인 적용 가능성은 프로파일 형상, 연결 방법, 스팬, 예상 하중, 환경 노출 및 선택한 수지 시스템에 따라 달라집니다.

하중 용량

하중 용량은 구성 조건에 따라 달라집니다. 주요 고려 요소는 다음과 같습니다.

• 플랜지 치수와 두께
• 스팬 길이와 지지 조건
• 프로파일 방향과 하중 방향
• 섬유 함량과 보강 배치
• 수지 시스템과 사용 온도
• 연결부 및 체결 방법

구조 용도에서는 프로파일 치수만이 아니라 스팬, 지지, 연결, 하중 및 사용 환경을 포함한 전체 구성 조건을 기준으로 평가해야 합니다.

선정 시 고려사항

유리섬유 FRP L자 앵글 프로파일을 선정할 때 일반적으로 다음 요소를 검토합니다.

• 플랜지 치수: 필요한 단면 형상과 연결부 배치에 따라 동일 플랜지 또는 비동일 플랜지를 선택합니다.
• 두께: 구조 요구사항, 스팬, 하중 및 연결부 조건에 따라 설정합니다.
• 수지 시스템: 화학물질 노출, 온도 및 사용 환경을 고려하여 선정합니다.
• 연결부: 볼트 체결, 접착 및 기타 연결 방법은 구조 배치에 영향을 주므로 프로파일과 함께 검토합니다.
• 환경 노출: 습기, UV, 화학물질 및 사용 온도는 재료 및 표면 처리 선택에 영향을 줄 수 있습니다.
• 길이 및 취급: 필요한 길이는 운송, 취급, 절단 및 설치 조건과 함께 검토합니다.

프로파일 치수, 스팬, 지지 조건, 하중, 연결 조건 및 사용 환경을 제공하면 필요한 프로파일 구성을 보다 구체적으로 설정할 수 있습니다.

기술 사양

아래 표는 FRP L자 앵글 프로파일의 주요 구성 항목을 정리한 것입니다. 구체적인 치수와 특성은 선택한 프로파일과 프로젝트 요구사항에 따라 달라집니다.

자주 묻는 질문

유리섬유 FRP 앵글 프로파일은 어디에 사용됩니까?

구조 프레임, 가장자리 프레임, 코너 보강, 장비 지지 및 비금속 L자 프로파일이 필요한 기타 용도에 사용됩니다. 일반적인 산업 분야로는 건설, 산업 시설, 해양 구조물, 수처리 및 농업용 구조물이 있습니다.

FRP 앵글 프로파일은 어떤 재료로 제작됩니까?

연속 유리섬유 강화재와 열경화성 수지 매트릭스로 구성됩니다. 수지 시스템은 사용 환경과 프로젝트 요구사항에 따라 선정합니다.

FRP L자 앵글 프로파일의 맞춤 제작이 가능합니까?

플랜지 치수, 두께, 길이, 수지 시스템 및 색상은 생산 가능 여부를 검토한 후 프로젝트 조건에 따라 설정할 수 있습니다. 동일 플랜지 및 비동일 플랜지 구성을 검토할 수 있습니다.

FRP 앵글의 하중 용량을 결정하는 요소는 무엇입니까?

프로파일 형상, 두께, 스팬, 지지 조건, 하중 방향, 연결 방법, 보강 배치, 수지 시스템 및 사용 조건 등이 하중 용량에 영향을 줍니다.

FRP 앵글 프로파일을 현장에서 절단하거나 천공할 수 있습니까?

네. 제작 및 설치를 위해 현장 절단과 천공을 사용할 수 있습니다. 내부 강화재가 노출된 가공 가장자리는 설치 절차의 일부로 호환 가능한 수지 시스템을 사용하여 밀봉해야 합니다.

FRP 앵글 프로파일을 금속 앵글 대신 사용할 수 있습니까?

FRP와 금속 프로파일은 재료 특성과 구조적 거동이 서로 다릅니다. 선정 시에는 단면 형상, 하중, 스팬, 연결 방법, 전기적 요구사항, 환경 노출 및 재료 시스템을 함께 검토해야 합니다.

관련 제품 및 시스템 구성품

FRP L자 앵글 프로파일은 보다 넓은 FRP 구조용 프로파일 시스템의 일부로 사용할 수 있습니다. 관련 제품에는 다음이 포함될 수 있습니다.

• 구조 프레임용 FRP I형 및 채널형 프로파일
• 보행 및 작업면용 FRP 그레이팅 및 데크
• 프로파일 조립용 FRP 브래킷, 앵글 및 체결 부품

관련 프로파일의 선정은 필요한 구조 배치와 연결부 조건에 따라 결정됩니다.

엔지니어링 문의

구성 조건에 따른 평가를 위해 필요한 FRP L자 앵글 프로파일의 기본 설계 조건을 제공해 주십시오.

• 필요한 플랜지 치수 및 두께
• 필요한 프로파일 길이
• 스팬 및 지지 조건
• 예상 하중 및 하중 방향
• 연결 및 체결 조건
• 화학물질 노출 및 사용 온도
• UV 노출 및 옥외 사용 조건
• 해당되는 경우 화재 성능 요구사항
• 요청 색상 및 수량

이러한 정보는 예정된 용도에 맞는 프로파일 구성을 설정하기 위한 기초 자료가 됩니다.
