FRP引抜成形バーグレーチングの概要
FRP引抜成形バーグレーチングは、ガラス繊維強化プラスチック製の引抜成形グレーチング、またはコンポジット・バーグレーチングとも呼ばれ、引抜成形によるFRPの主支持バーと横バーを組み合わせた構造用グレーチングです。工業用通路、プラットフォーム、アクセスエリアなどに使用されます。連続した補強材は主として主支持バーの長手方向に配向されるため、製品選定ではバー形状、スパン、支持間隔、荷重が重要な検討要素になります。
FRP引抜成形バーグレーチングとは

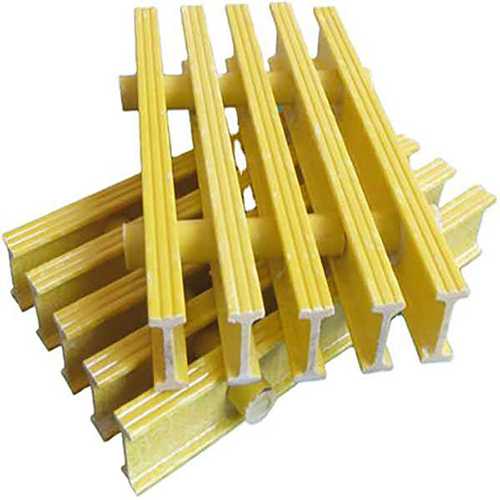

FRP引抜成形バーグレーチングは、一定のパターンで配置した引抜成形FRPバーを組み立てた荷重支持用のグレーチングパネルです。主支持バーが主な荷重を受け、横バーが各部材を接続して剛性のあるグレーチング構造を形成します。成形グレーチングとは異なる補強構造を持ち、連続した補強材が主として主支持バーの長手方向に配向されます。そのため、バーの形状、スパン、支持間隔、荷重はグレーチング仕様を選定する際の重要な要素です。
主な製品仕様
- 材質：ガラス繊維強化プラスチック（FRP / GRP）
- 製造方法：引抜成形（Pultrusion）
- バー形状：IバーまたはTバー
- 一般的なパネル厚さ：25 mm、30 mm、38 mm、50 mm
- 表面仕様：グリット、メニスカス、平滑
材質と構造
FRP引抜成形バーグレーチングは、連続したガラス繊維補強材に樹脂を含浸させ、加熱したダイを通して引き抜くことにより連続した構造バーを形成する引抜成形法で製造されます。成形されたバーは、機械的な固定または接着によって横バーと組み合わせ、グレーチングパネルを形成します。
補強構造は主支持バーに沿った長手方向を主体としています。樹脂システムはガラス繊維補強材を包み、湿気、薬品、紫外線などへの材料適合性やその他の使用条件に影響します。必要な製品構成に応じて、ポリエステル、ビニルエステル、難燃性配合などの樹脂を選択できます。
主な用途
FRP引抜成形グレーチングは、グレーチング構成、支持条件、使用環境、材料特性などが重要な選定要素となる工業およびインフラ分野で使用されます。代表的な用途分野には、化学処理設備、オフショア・海洋設備、発電設備、水処理・排水処理設備などのほか、各種工業用アクセスエリアがあります。
一般的な設置用途には、通路、キャットウォーク、側溝カバー、中二階デッキ、メンテナンスプラットフォームなどがあり、スパン、荷重、支持間隔、使用条件に応じてグレーチング構成を選定します。
選定時のポイント
FRP引抜成形バーグレーチングを選定する際には、製品およびプロジェクトに関する複数の要素が適切な構成に影響します。
- スパンと荷重：主支持バーの高さと間隔は、必要スパン、支持間隔、設計荷重に応じて選定します。
- 樹脂タイプ：樹脂システムは耐薬品性などの材料特性に影響するため、対象となる薬品、温度、暴露条件を考慮して選定します。
- 表面仕上げ：滑り抵抗を重視する場合はグリットまたはメニスカス表面を、清掃性を重視する場合は平滑表面を検討できます。
- 電気特性：電気設備や通電機器の周辺では電気的特性が重要な材料選定要素になる場合があります。グレーチング本体と固定金具を合わせて検討します。
- 現場加工：設置時にパネルを切断または穴あけすることができます。現場加工部ではガラス繊維が露出するため、加工後は適合する樹脂システムで保護します。
製品オプションと構成
| 項目 | オプション / 値 |
|---|---|
| 材質 | ガラス繊維強化プラスチック（FRP / GRP） |
| 製造方法 | 引抜成形 |
| バー形状 | Iバー、Tバー |
| 一般的な厚さ | 25 mm、30 mm、38 mm、50 mm |
| パネル寸法 | 1220 × 3660 mm、1000 × 4000 mm、およびプロジェクトに応じたその他の寸法 |
| 樹脂オプション | イソフタル酸ポリエステル、ビニルエステル、難燃性配合 |
| 表面オプション | グリット、メニスカス、平滑 |
| 色のオプション | グレー、グリーン、イエロー、およびプロジェクトに応じたその他の色 |
荷重容量とスパンの選定は、グレーチング構成、主支持バーの形状、支持間隔、プロジェクトの荷重条件によって異なります。樹脂と表面仕上げも、想定する使用環境に応じて選定します。
よくある質問
引抜成形グレーチングと成形グレーチングの違いは何ですか？
引抜成形グレーチングは、引抜成形によって形成された構造バーを組み立てたもので、連続補強材は主として主支持バーの方向に配向されています。成形グレーチングは異なる製造方法と補強構造を使用します。この違いは、グレーチングの形状、支持間隔、荷重条件を選定する際に考慮されます。
FRP引抜成形グレーチングの選定に影響する要素は何ですか？
主な要素には、主支持バーの形状と高さ、スパン、支持間隔、設計荷重、樹脂システム、表面仕上げ、使用環境、パネルの用途があります。
FRP引抜成形グレーチングは腐食環境で使用できますか？
FRP引抜成形グレーチングは、対象となる薬品、濃度、温度、暴露条件に合わせて樹脂システムを選定することで、腐食環境での使用を検討できます。したがって、耐薬品性はすべてのFRPグレーチングに共通する一般的特性ではなく、構成と用途に関する選定要素として扱う必要があります。
引抜成形グレーチングのパネルは現場で切断・穴あけできますか？
設置時にパネルを切断または穴あけすることができます。現場加工によってガラス繊維補強材が露出するため、加工部は適合する樹脂システムで保護し、露出した補強材を使用環境から保護します。
関連製品・システム部材
FRP引抜成形バーグレーチングは、通常、アクセスシステムまたは床システムの一部として設置されます。関連部材には以下が含まれます。
- グレーチング取付用のFRP支持梁・構造フレーム
- 高所プラットフォーム用の手すり・ガードレールシステム
- 固定金具、押さえクリップ、接続アクセサリー
関連製品の選択やシステム全体での仕様検討については、FRP引抜成形グレーチング選定ガイドまたはFRPグレーチングシステム概要をご覧ください。
技術問い合わせ
プロジェクトに合わせた製品選定のため、グレーチング構成に影響する主な条件をご提示ください。
- 必要なパネル寸法と主支持バー高さ
- スパン長さと支持間隔
- 想定される活荷重と通行用途
- 薬品への暴露条件と周囲温度範囲
- 希望する表面仕上げ：グリット、メニスカス、平滑
- 難燃性能または電気絶縁に関する要件
- 色の希望と必要数量
