FRP手すりシステム

FRP手すりシステムの概要

FRP手すりシステムとは？

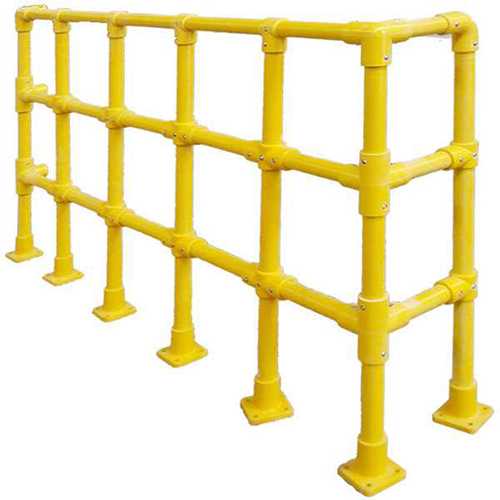

FRP手すりシステムは、上部手すり、中間手すり、支柱、ベースプレート、取付ブラケットなどのFRPまたはGRP部品から構成されるモジュール式の手すり構造です。各部品は通常、引抜成形されたガラス繊維強化プラスチック形材として供給され、機械式ファスナーなどの指定された接合方法で組み立てられます。腐食環境や電気絶縁性が考慮される産業、海洋などの環境向けに、非金属の手すりシステムとして使用できます。

主な製品特長

• 材料：ガラス繊維強化材と熱硬化性樹脂マトリックス
• システム構成部品：上部手すり、中間手すり、支柱、ベースプレート、取付ブラケット
• 形材形状：丸形または角形の手すり形材、角形または丸形の支柱形材を用途に応じて構成可能
• 表面仕上げ：グリップ性、清掃性、外観などの要求に応じて平滑またはテクスチャ仕上げを選択
• 電気的特性：FRPは一般に非導電性ですが、配合、添加剤、表面状態により電気的特性が変わる場合があります
• 構成：寸法、樹脂系、部品配置、取付仕様はプロジェクト要件に応じて設定

材料と構造

FRP手すりの各部品は、熱硬化性樹脂マトリックスにガラス繊維強化材を組み込んだ複合材料で構成されます。引抜成形形材では、複合断面内部に連続繊維強化材を配置し、手すりや支柱に使用する形材を形成します。

樹脂系の選定は使用環境に応じて行います。一般的な産業用途ではポリエステル樹脂系が使用され、より高い耐薬品性が求められる場合にはビニルエステル樹脂系を選択できます。特定の防火性能要件があるプロジェクトでは、選択した構成に応じて難燃性樹脂系を検討することもできます。

手すり形材には丸形または角形があり、支柱形材には角形または丸形があります。表面仕上げには平滑仕上げとテクスチャ仕上げがあり、グリップ性、清掃性、外観の要求に応じて選択します。色やその他の仕上げ仕様は、対応可能な場合、プロジェクト構成の一部として設定できます。

現場での切断や穴あけは、工場仕上げされた端部や開口部の状態を変化させます。現場加工によって露出したガラス繊維は、適合する樹脂またはシール材を使用して適切に封止する必要があります。薬品環境については、樹脂選定、温度、濃度、実際の使用条件を合わせて検討する必要があります。

用途

FRP手すりは、腐食環境、電気絶縁性、非金属構造などが重要な設計要素となる場所で一般的に使用されます。代表的な用途は以下のとおりです。

• 海洋・オフショアプラットフォーム、桟橋、埠頭
• 化学処理設備および貯蔵エリア
• 排水処理施設およびポンプ設備
• 薬品環境にある産業用プラットフォーム、歩廊、アクセスエリア
• 沿岸地域または高湿度環境にある商業・インフラ施設

用途への適合性は、選択した手すり構成、環境条件、取付条件、プロジェクト要件によって異なります。

荷重性能

FRP手すりの荷重性能は構成条件に依存し、単一の一般値で表すことはできません。主な変数には以下が含まれます。

• 手すりおよび支柱の断面寸法
• 支柱間隔および取付方法
• 樹脂系および使用温度
• システム高さおよび中間手すりの配置
• 必要な設計荷重および許容たわみ

形材サイズ、スパン、支柱間隔、取付方法、その他の主要設計条件を変更すると、システムの構造挙動が変わる場合があります。そのため、最終的な荷重およびたわみの確認は、選択したシステム構成と取付条件に基づいて行う必要があります。

選定時の検討事項

FRP手すりシステムを選定する際、エンジニアは通常、以下の項目を検討します。

• 形材寸法：手すりおよび支柱サイズは、スパン、システム形状、必要な構造性能に応じて選定します。
• 樹脂系：薬品暴露、環境条件、必要な使用特性に応じて樹脂系を選定します。
• 取付方法：ベースプレート、コアマウント、表面取付などを、支持構造と荷重伝達経路に応じて選択できます。
• システム高さと手すり間隔：プロジェクト要件および適用される安全設計条件に応じて設定します。
• 表面仕上げ：グリップ性、清掃性、外観に応じて平滑またはテクスチャ仕上げを選択します。

プロジェクト固有の構成では、形材寸法、支柱間隔、取付方法、樹脂系、環境条件を個別ではなく一体として検討します。

技術仕様

以下の表は、FRP手すりシステムの主な構成項目をまとめたものです。具体的な寸法および性能特性は、プロジェクトで選択する構成によって異なります。

プロジェクト固有の技術情報は、選択した手すり構成および使用条件に基づいて準備できます。

よくあるご質問

FRP手すりは屋外で使用できますか？

FRP手すりは、海洋、沿岸、高湿度環境を含む屋外用途に使用できます。システムを決定する際には、樹脂系、表面処理、紫外線暴露、使用条件を考慮します。

FRP手すりは金属製手すりとどのように異なりますか？

FRP手すりは非金属の複合システムです。金属製手すり材料と比較すると、腐食、電気的特性、重量、熱的特性などが異なります。適切な比較には、形材寸法、構成、プロジェクト要件を合わせて検討する必要があります。

FRP手すりはカスタマイズできますか？

FRP手すりシステムは、形材寸法、システム高さ、手すり配置、取付方法、表面仕上げ、樹脂系、その他のプロジェクト要件に応じて構成できます。ただし、生産可否および注文条件によります。

FRP手すりシステムの選定にはどのような情報が必要ですか？

システム高さ、手すり配置、支柱間隔、取付方法、想定荷重、環境暴露、温度範囲、表面仕上げ、色などの情報が有用です。これらの条件により、検討対象となる構成を定めやすくなります。

関連製品・システム部品

FRP手すりは、より広いFRPアクセス・安全システムの一部として使用されることがあります。関連製品には以下が含まれます。

• 高所歩行エリア用FRPプラットフォームおよび歩廊
• 垂直アクセス用FRPケージラダーおよび階段システム
• 取付金具、ベースプレート、コネクター、締結部品

関連製品は、同一のプロジェクトレイアウト、環境条件、施工条件に応じて選定できます。

エンジニアリング問い合わせ

プロジェクト固有のFRP手すり構成については、主要な設計条件および使用条件をお送りいただくことで、技術的な検討が可能です。

• システム高さおよび中間手すりの配置
• 支柱間隔および取付方法
• 想定荷重および許容たわみ
• 薬品暴露および周囲温度範囲
• 屋外および紫外線暴露条件
• 表面仕上げおよび色の希望
