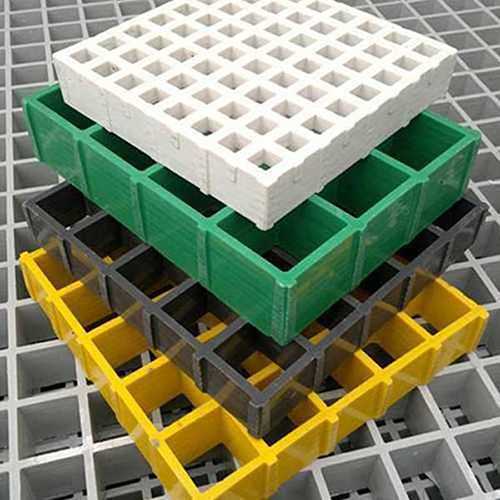

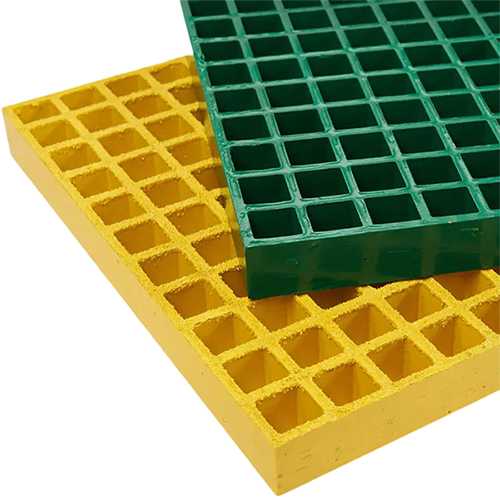

ガラス繊維強化樹脂製 成形オープンメッシュグレーチングの概要
ガラス繊維強化樹脂製の成形オープンメッシュグレーチングは、成形FRPグレーチング、またはガラス繊維製オープンメッシュグレーチングとも呼ばれ、連続ガラス繊維による補強材と熱硬化性樹脂マトリックスから構成される一体型パネルです。工業用の通路、プラットフォーム、設備アクセスエリアなど、耐食性やメンテナンス面を重視する用途で使用されます。オープンメッシュ構造により、液体の排出、通気、採光を促します。
成形オープンメッシュグレーチングとは？
成形オープンメッシュグレーチングは、工業環境の歩行・作業面向けに成形されたFRP/GRP製の格子パネルです。オープンメッシュ構造により液体、空気、光がパネルを通過できる一方、成形によって個別の溶接接合部を持たない一体型パネルが形成されます。耐食性、電気絶縁性、材料重量などが設計上の重要な検討事項となる用途で一般的に選定されます。
主な製品仕様
- 材質：ガラス繊維強化樹脂（FRP / GRP）
- 製造方法：一体成形構造
- メッシュ構成：正方形または長方形の開口部を持つオープンメッシュ
- パネル厚さ：25 mm、30 mm、38 mm、50 mm
- 表面仕様：コンケーブ、グリットトップ、スムース、カバープレート
材質と構造
ガラス繊維強化樹脂製の成形オープンメッシュグレーチングは、連続ガラス繊維ロービングに熱硬化性樹脂を含浸させ、成形によって一体型の格子パネルに形成する方法で製造されます。成形工程により、個別の溶接接合部を持たない一体構造が形成されます。
オープンメッシュ構造により、液体、空気、光がパネルを通過できます。樹脂の選択肢にはポリエステル、ビニルエステル、難燃性配合があります。選択する樹脂システムは、製品の耐食性、火災時の性能、温度耐性に影響します。
主な用途
成形FRPグレーチングは、耐食性、電気絶縁性、メンテナンス面が材料選定に影響する工業環境で使用されます。一般的な用途には、化学処理プラント、排水処理施設、オフショアプラットフォーム、発電施設、食品・飲料工場、海洋構造物などがあります。
オープンメッシュグレーチングは、高架通路、点検プラットフォーム、中二階、設備アクセスエリアなどに一般的に使用されます。開放構造により排水がしやすく、空気や光もパネルを通過できます。
選定時の検討事項
ガラス繊維強化樹脂製成形オープンメッシュグレーチングを選定する際は、以下の要素が製品構成と適合性に影響します。
- パネル厚さとスパン：耐荷重はパネル厚さ、支持間隔、樹脂システムによって異なります。より高い荷重条件では、より厚いパネルまたは短いスパンを検討できます。
- メッシュ開口寸法：利用可能なメッシュ構成には38×38 mm、25×25 mmがあります。小さな工具や物品を扱う場合には、より小さい開口が選択されることがあります。
- 樹脂タイプ：樹脂の選択は、耐食性、火災時の性能、UV安定性に影響します。ポリエステル、ビニルエステル、ハロゲンフリー難燃システムなどが選択肢になります。
- 表面仕上げ：グリットトップ表面は、より高い滑り抵抗が必要な用途で表面のテクスチャを付与します。清掃性や特定の表面要件に応じて、コンケーブおよびスムース仕上げも選択できます。
- 現場加工：パネルは適切なFRP切断工具を使用して現場で切断または穴あけできます。切断または穴あけ後は、露出したガラス繊維を適合する樹脂トップコートで再シールし、露出端部を処理する必要があります。
技術仕様
| 項目 | 選択肢 / 数値 |
|---|---|
| 材質 | ガラス繊維強化樹脂（FRP / GRP） |
| 製造方法 | 一体成形構造 |
| メッシュ構成 | 38×38 mm、25×25 mm、50×50 mm |
| パネル厚さ | 25 mm、30 mm、38 mm、50 mm |
| 樹脂仕様 | ポリエステル、ビニルエステル、難燃性配合 |
| 表面仕様 | コンケーブ、グリットトップ、スムース、カバープレート |
| 色仕様 | イエロー、グレー、グリーン、カスタムカラー対応 |
実際の耐荷重および火災時の性能は、パネル構成、樹脂システム、支持条件、使用環境によって異なります。プロジェクトに固有のデータは、関連する設計条件が提供された場合に検討できます。
よくある質問
成形FRPグレーチングはスチールグレーチングとどのように異なりますか？
成形FRPグレーチングはスチールグレーチングより材料重量が小さく、電気を通しません。FRPは、耐食性やメンテナンス面から金属グレーチングの適用を検討しにくい環境で一般的に選択されます。耐荷重はパネル構成と支持構造によって異なります。
このグレーチングはより高い荷重条件に対応した仕様にできますか？
耐荷重は、パネル厚さ、支持間隔、選択した樹脂および繊維構成によって異なります。より高い荷重条件では、より厚いパネルまたは短い支持スパンを検討できます。設計条件が提供されれば、プロジェクトに応じた荷重計算を行うことができます。
電気設備周辺または爆発性雰囲気で使用できますか？
FRPは電気を通しません。火災時の性能に関する具体的な要件を持つプロジェクト向けに、難燃性樹脂配合を選択できます。爆発性雰囲気への適合性は、用途の分類およびプロジェクト要件によって異なります。
UVにさらされると材料は劣化しますか？
長期間の屋外暴露向けに、UV安定化樹脂システムを選択できます。使用する樹脂タイプは、日光下での長期的な色保持および表面状態に影響します。
パネルは現場で切断できますか？
はい。パネルは適切なFRP切断工具を使用して切断できます。切断すると工場でシールされた端部が開くため、露出したガラス繊維は適合する樹脂トップコートで再シールして端部を処理する必要があります。
関連製品・システム部材
ガラス繊維強化樹脂製成形オープンメッシュグレーチングは、通常、床面またはプラットフォームシステムの一部として設置されます。関連部材には以下があります。
- グレーチング取付用のFRP支持梁・構造フレーム
- 高架プラットフォーム用の手すり・ガードレールシステム
- 固定金具、押さえクリップ、接続アクセサリー
適合する製品やシステム構成については、プロジェクト条件を添えて技術チームまでお問い合わせください。関連製品群については、成形FRPグレーチング選定ガイドまたはFRPグレーチングシステム概要も参照できます。
技術問い合わせ
技術データ、荷重計算、プロジェクト固有の図面に関するお問い合わせでは、関連するプロジェクト条件をご提示ください。以下の情報は、適切な製品構成を検討する際に役立ちます。
- パネル寸法および必要な厚さ
- 支持間隔および想定荷重
- 通行形態（歩行者、台車、車両）
- 化学物質への暴露および周囲温度範囲
- 希望する表面仕上げ（グリットトップ、コンケーブ、スムース）
- 必要に応じた火災時の性能要件
- 希望色および必要数量
