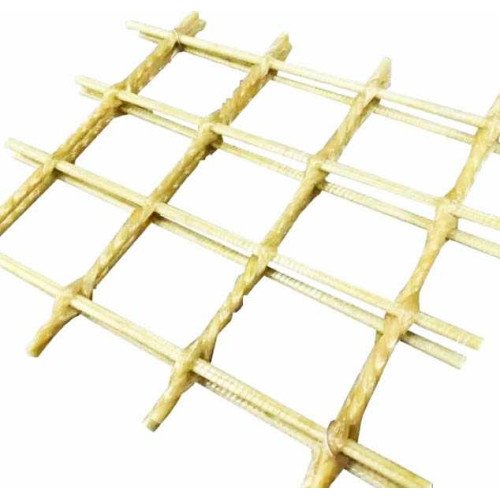

La rete di armatura in FRP è una griglia di elementi di rinforzo in materiale composito destinata a essere incorporata nel calcestruzzo come parte di una disposizione di armatura progettata per l’opera. La sua funzione strutturale dipende dalla configurazione della rete, dalle proprietà documentate del prodotto, dai requisiti di progetto e dai dettagli di posa. La sola somiglianza geometrica della griglia non dimostra l’equivalenza strutturale con una rete in acciaio né l’idoneità per una specifica struttura.
Identificazione del prodotto e configurazione
La rete di armatura in FRP è destinata al rinforzo del calcestruzzo. È distinta dai grigliati FRP, che formano superfici di passaggio, lavoro o accesso, e dalle reti in fibra di vetro utilizzate per intonaci o isolamento. Anche se l’aspetto a griglia può essere simile, funzioni e criteri di scelta sono differenti.
Per definire il fabbisogno, specificare apertura e interasse della maglia, dimensioni degli elementi di rinforzo, struttura della griglia, designazione del materiale e dimensioni complessive. La costruzione effettiva e le configurazioni disponibili devono essere confermate per il prodotto richiesto; caratteristiche o opzioni di fornitura di un altro prodotto di armatura FRP non devono essere attribuite automaticamente a questa rete.
Applicazioni nelle costruzioni in calcestruzzo
La rete di armatura in FRP può essere presa in considerazione per progetti in calcestruzzo che prevedono un sistema di rinforzo non metallico, inclusi i casi in cui la corrosione delle armature in acciaio convenzionali sia un fattore di progetto. Queste condizioni contestualizzano la scelta del materiale, ma non dimostrano che ogni configurazione di rete FRP sia adatta a uno specifico ambiente o manufatto.
L’idoneità dipende dalla funzione strutturale prevista, dai carichi di progetto, dal sistema in calcestruzzo, dalle condizioni di esposizione, dalle proprietà documentate della rete selezionata e dai requisiti di posa. La configurazione proposta deve essere valutata rispetto alle esigenze dello specifico progetto, non scelta soltanto perché le armature FRP sono utilizzate in ambienti simili.
Geometria della maglia e requisiti di configurazione
Le informazioni seguenti aiutano a definire la configurazione richiesta e a individuare le proprietà specifiche del prodotto da verificare.
Criterio di scelta
Informazioni da specificare
Elementi da verificare
Apertura e interasse della maglia
Apertura libera richiesta e distanza tra gli assi nelle due direzioni.
Coerenza con i disegni di armatura e i requisiti di posa del calcestruzzo.
Dimensioni degli elementi di rinforzo
Diametro richiesto o dimensioni della sezione trasversale dei singoli elementi.
Compatibilità con le proprietà documentate della configurazione proposta.
Struttura della griglia e intersezioni
Disposizione della griglia e dettagli pertinenti di collegamento o intersezione.
Costruzione effettiva e metodo di giunzione della configurazione considerata.
Designazione del materiale
Tipo di fibra specificato e, se pertinente, sistema di resina.
Composizione del materiale documentata per la rete specifica.
Dimensioni complessive e formato di consegna
Dimensioni totali richieste e requisiti di movimentazione o consegna.
Disponibilità delle dimensioni e del formato richiesti per la configurazione.
Proprietà meccaniche
Proprietà a trazione, rigidezza, caratteristiche di aderenza e altri valori richiesti dal calcolo strutturale.
Dati specifici del prodotto, metodi di prova applicabili e ambito delle informazioni di supporto.
Esposizione e condizioni di servizio
Umidità, cloruri, sostanze chimiche, temperatura e altri fattori ambientali pertinenti.
Se le informazioni disponibili sul prodotto coprono le condizioni di esposizione e servizio previste.
La tabella elenca le informazioni da definire in fase di specifica. Non costituisce una dichiarazione di dimensioni standard, opzioni disponibili, prestazioni testate o capacità di fornitura confermata.
Scelta del materiale: GFRP e BFRP

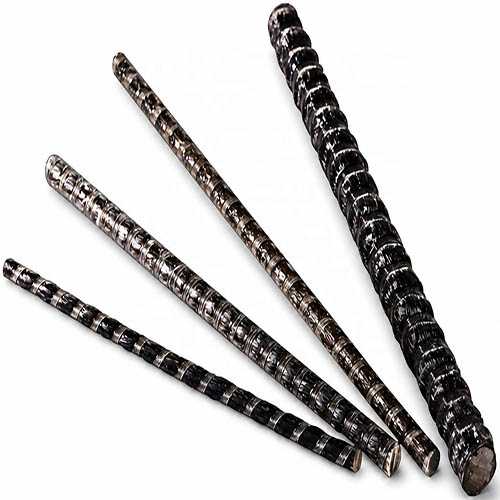

Il polimero rinforzato con fibra di vetro (GFRP) e il polimero rinforzato con fibra di basalto (BFRP) utilizzano fibre di rinforzo differenti in una matrice polimerica. La categoria più ampia delle armature FRP comprende prodotti con entrambi i tipi di fibra, ma ciò non conferma che ogni configurazione di rete sia disponibile in entrambi i materiali.
Per la rete considerata, confermare il tipo di fibra specificato e il sistema di materiale prima di utilizzare le proprietà del prodotto nella progettazione strutturale. I dati relativi a un diverso tipo di fibra, sistema di resina o forma di prodotto FRP non devono essere trasferiti alla rete selezionata senza evidenze riferite a quella configurazione.
Progettazione strutturale e confronto con la rete in acciaio
Le armature in FRP non presentano lo stesso comportamento di snervamento duttile delle armature convenzionali in acciaio. Le differenze di rigidezza, deformazione, aderenza e risposta strutturale devono quindi essere considerate con un approccio di calcolo appropriato all’armatura FRP selezionata.
La somiglianza di aperture, dimensioni degli elementi o ingombri complessivi non dimostra l’equivalenza strutturale tra una rete FRP e una rete in acciaio. L’eventuale sostituzione deve essere valutata in base alla funzione strutturale richiesta, ai carichi di progetto, ai requisiti di esercizio, alle proprietà documentate del prodotto e alle disposizioni progettuali applicabili. La sola geometria non giustifica una sostituzione diretta uno a uno.
I dettagli di posa devono essere definiti durante la progettazione. A seconda del progetto, possono includere posizione dell’armatura, copriferro, sovrapposizioni, ancoraggi, collegamenti con altre armature e coordinamento con la sequenza di getto. I dettagli necessari dipendono dal progetto e dalla configurazione della rete selezionata.
Domande frequenti
La rete di armatura in FRP è uguale a un grigliato FRP?
No. La rete di armatura in FRP è destinata a essere integrata in una disposizione di armatura per il calcestruzzo. Il grigliato FRP forma superfici di passaggio, lavoro o accesso. Le funzioni e i criteri di scelta sono differenti.
Sono disponibili versioni GFRP e BFRP per ogni configurazione di rete?
Non va dato per scontato. La categoria più ampia delle armature FRP comprende prodotti GFRP e BFRP, ma il tipo di fibra e la disponibilità di una specifica configurazione di rete devono essere confermati per l’esigenza concreta.
Richiesta del prodotto
Per una richiesta di informazioni o di preventivo, indicare applicazione prevista, apertura e interasse richiesti, dimensioni degli elementi di rinforzo, dimensioni complessive, tipo di fibra specificato se pertinente, requisiti strutturali, condizioni di esposizione, quantità e destinazione di consegna. Disegni o specifiche di progetto possono aiutare a definire la configurazione richiesta e le proprietà del prodotto da verificare.
