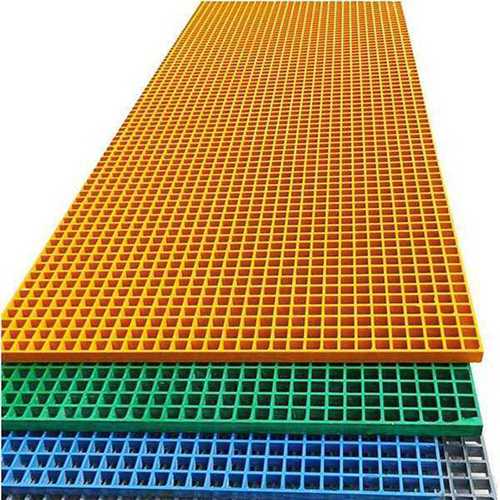

Panoramica del grigliato stampato in vetroresina a maglia aperta
Il grigliato stampato in vetroresina a maglia aperta, noto anche come grigliato FRP stampato o grigliato in fibra di vetro a maglia aperta, è un pannello integrato realizzato con rinforzo continuo in fibra di vetro e una matrice in resina termoindurente. Viene utilizzato per passerelle, piattaforme e aree di accesso industriali quando la resistenza alla corrosione e le esigenze di manutenzione sono fattori importanti. La struttura a maglia aperta facilita il drenaggio e il passaggio di aria e luce.
Che cos'è un grigliato stampato in vetroresina a maglia aperta?
Il grigliato stampato in vetroresina a maglia aperta è un pannello grigliato in FRP/GRP stampato, destinato a superfici di passaggio e lavoro negli ambienti industriali. La struttura a maglia aperta consente il passaggio di liquidi, aria e luce, mentre il processo di stampaggio forma un pannello integrato senza giunzioni saldate separate. Viene comunemente selezionato per applicazioni in cui resistenza alla corrosione, non conducibilità elettrica e peso del materiale costituiscono importanti considerazioni progettuali.
Principali caratteristiche del prodotto
- Materiale: polimero rinforzato con fibra di vetro (FRP / GRP)
- Processo produttivo: struttura stampata in un unico pezzo

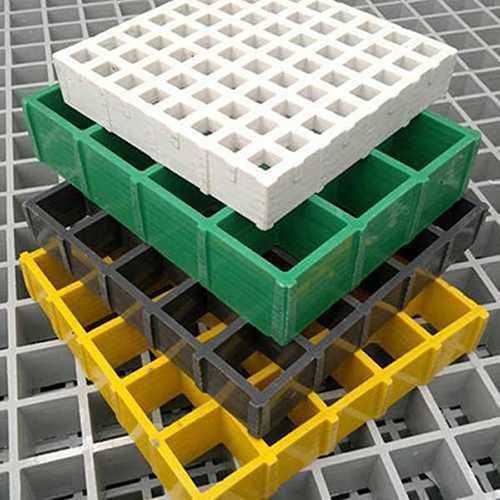

- Configurazione della maglia: maglia aperta con aperture quadrate o rettangolari
- Opzioni di spessore del pannello: 25 mm, 30 mm, 38 mm, 50 mm
- Opzioni di superficie: concava, con superficie granulare, liscia o con piastra di copertura
Materiale e costruzione
Il grigliato stampato in vetroresina a maglia aperta viene prodotto mediante un processo di stampaggio nel quale roving continui in fibra di vetro vengono impregnati con un sistema di resina termoindurente e formati in un pannello grigliato integrato. Il processo di stampaggio crea una struttura in un unico pezzo senza giunzioni saldate separate.
La struttura a maglia aperta consente il passaggio di liquidi, aria e luce attraverso il pannello. Le opzioni di resina comprendono poliestere, vinilestere e formulazioni ritardanti di fiamma. Il sistema di resina selezionato influenza la resistenza alla corrosione, il comportamento al fuoco e la resistenza alla temperatura del prodotto.
Applicazioni tipiche
I grigliati FRP stampati vengono utilizzati in ambienti industriali quando resistenza alla corrosione, non conducibilità elettrica e considerazioni di manutenzione influenzano la scelta del materiale. Le aree di applicazione comuni includono impianti di trattamento chimico, impianti di trattamento delle acque reflue, piattaforme offshore, centrali di produzione di energia, impianti alimentari e delle bevande e strutture marine.
Il grigliato a maglia aperta viene comunemente utilizzato per passerelle rialzate, piattaforme di ispezione, soppalchi e aree di accesso alle apparecchiature, poiché la struttura aperta facilita il drenaggio e consente il passaggio di aria e luce attraverso il pannello.
Considerazioni per la scelta
Nella scelta di un grigliato stampato in vetroresina a maglia aperta, i seguenti fattori influenzano generalmente la configurazione e l'idoneità del prodotto:
- Spessore del pannello e luce: la capacità di carico dipende dallo spessore del pannello, dall'interasse dei supporti e dal sistema di resina. Per requisiti di carico più elevati possono essere considerati pannelli più spessi o luci più corte.
- Dimensione delle aperture: le configurazioni disponibili comprendono 38×38 mm e 25×25 mm. Aperture più piccole possono essere preferite quando vengono utilizzati piccoli utensili o oggetti.
- Tipo di resina: la scelta della resina influenza la resistenza alla corrosione, il comportamento al fuoco e la stabilità ai raggi UV. Le opzioni includono poliestere, vinilestere e sistemi ritardanti di fiamma privi di alogeni.

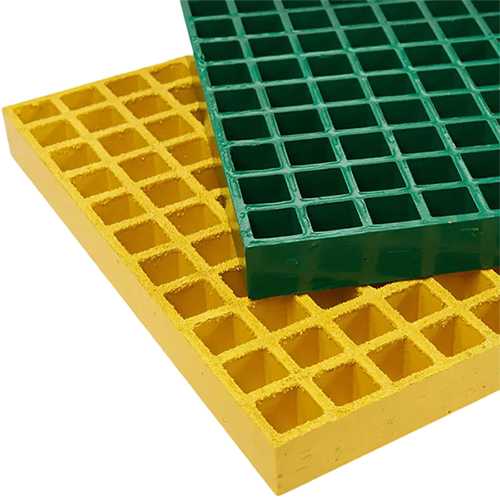

- Finitura superficiale: le superfici granulari aggiungono una struttura quando è richiesta una maggiore aderenza. Sono disponibili anche finiture concave e lisce per la pulizia o per requisiti superficiali specifici.
- Modifiche in cantiere: i pannelli possono essere tagliati o forati in sito utilizzando utensili adatti all'FRP. Dopo il taglio o la foratura, le fibre di vetro esposte devono essere nuovamente sigillate con un rivestimento superficiale in resina compatibile per trattare il bordo esposto.
Specifiche tecniche
| Proprietà | Opzioni / valori disponibili |
|---|---|
| Materiale | Polimero rinforzato con fibra di vetro (FRP / GRP) |
| Processo produttivo | Struttura stampata in un unico pezzo |
| Configurazione della maglia | 38×38 mm, 25×25 mm, 50×50 mm |
| Spessore del pannello | 25 mm, 30 mm, 38 mm, 50 mm |
| Opzioni di resina | Poliestere, vinilestere, formulazioni ritardanti di fiamma |
| Opzioni di superficie | Concava, granulare, liscia, piastra di copertura |
| Opzioni di colore | Giallo, grigio, verde; disponibili colori personalizzati |
La capacità di carico effettiva e il comportamento al fuoco dipendono dalla configurazione specifica del pannello, dal sistema di resina, dalle condizioni di appoggio e dall'ambiente operativo. I dati specifici del progetto possono essere analizzati quando vengono fornite le informazioni tecniche pertinenti.
Domande frequenti
Come si confronta il grigliato stampato in vetroresina con il grigliato in acciaio?
Il grigliato stampato in vetroresina ha un peso del materiale inferiore rispetto al grigliato in acciaio e non è elettricamente conduttivo. L'FRP viene comunemente selezionato in ambienti in cui la resistenza alla corrosione e le esigenze di manutenzione rendono il grigliato metallico meno adatto. La capacità di carico dipende dalla configurazione del pannello e dalla struttura di supporto.
Questo grigliato può essere specificato per carichi più elevati?
La capacità di carico dipende dallo spessore del pannello, dalla luce tra i supporti e dalla configurazione di resina e fibra selezionata. Per requisiti di carico più elevati possono essere considerati pannelli più spessi o luci di supporto più corte. È possibile eseguire calcoli di carico specifici del progetto quando vengono forniti i dati tecnici.
Il materiale è adatto ad ambienti elettrici o potenzialmente esplosivi?
L'FRP non è elettricamente conduttivo. Sono disponibili formulazioni di resina ritardanti di fiamma per progetti con requisiti specifici di comportamento al fuoco. L'idoneità alle atmosfere esplosive dipende dalla classificazione specifica dell'applicazione e dai requisiti di progetto applicabili.
Il materiale si degrada con l'esposizione ai raggi UV?
Sono disponibili sistemi di resina stabilizzati agli UV per esposizione prolungata all'esterno. Il tipo di resina selezionato influenza la conservazione del colore nel tempo e lo stato della superficie sotto la luce solare.
I pannelli possono essere tagliati in cantiere?
Sì, i pannelli possono essere tagliati utilizzando utensili adatti all'FRP. Dopo il taglio, il bordo sigillato in fabbrica viene aperto; le fibre di vetro esposte devono quindi essere nuovamente sigillate con un rivestimento superficiale in resina compatibile per trattare il bordo esposto.
Prodotti e componenti di sistema correlati
Il grigliato stampato in vetroresina a maglia aperta viene generalmente installato come parte di un sistema di pavimentazione o piattaforma. I componenti correlati più comuni includono:
- Travi di supporto e strutture portanti FRP per il montaggio del grigliato
- Corrimano e sistemi di parapetti per piattaforme rialzate
- Ferramenta di fissaggio, clip di bloccaggio e accessori di collegamento
Per prodotti compatibili e raccomandazioni a livello di sistema, contattare il nostro team tecnico indicando i requisiti del progetto. È inoltre possibile consultare la nostra guida alla selezione dei grigliati FRP stampati o la panoramica dei sistemi di grigliati FRP per le famiglie di prodotti correlate.
Richiesta tecnica
Per richieste di dati tecnici, calcoli di carico o disegni specifici del progetto, inviare i requisiti pertinenti. Le seguenti informazioni aiutano a determinare una configurazione di prodotto appropriata:
- Dimensioni del pannello e spessore richiesto
- Interasse dei supporti e carichi previsti
- Tipo di traffico (pedonale, carrello o veicolo)
- Esposizione chimica e intervallo di temperatura ambiente
- Finitura superficiale preferita (granulare, concava o liscia)
- Requisiti di comportamento al fuoco, se presenti
- Colore preferito e quantità richiesta
