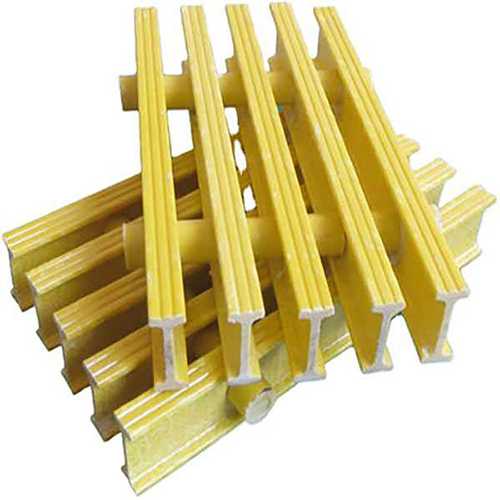

Panoramica del grigliato a barre pultruse in PRFV
Il grigliato a barre pultruse in PRFV, noto anche come grigliato FRP pultruso o grigliato composito a barre, è un pannello reticolare strutturale realizzato con barre portanti in FRP pultruso e barre trasversali per passerelle, piattaforme e aree di accesso industriali. Il rinforzo continuo è orientato principalmente lungo le barre portanti; per questo il profilo delle barre, la luce, l'interasse degli appoggi e il carico sono fattori importanti nella scelta del prodotto.
Che cos'è un grigliato a barre pultruse in PRFV?
Il grigliato a barre pultruse in PRFV è un pannello portante assemblato con barre in FRP pultruso disposte secondo uno schema regolare. Le barre portanti assorbono il carico principale, mentre le barre trasversali collegano il pannello formando una struttura rigida. Rispetto al grigliato stampato, il grigliato pultruso utilizza un'architettura di rinforzo diversa, con rinforzo continuo orientato principalmente lungo le barre portanti. La geometria delle barre, la luce, l'interasse degli appoggi e il carico sono quindi fattori importanti nella scelta della configurazione del grigliato.
Principali caratteristiche del prodotto
- Materiale: polimero rinforzato con fibra di vetro (PRFV / GRP)
- Processo produttivo: pultrusione
- Profilo delle barre: barra a I o a T
- Spessori tipici del pannello: 25 mm, 30 mm, 38 mm, 50 mm
- Opzioni di superficie: grigliata, menisco o liscia
Materiale e costruzione
Il grigliato a barre pultruse in PRFV viene prodotto mediante pultrusione, nella quale il rinforzo continuo in fibra di vetro viene impregnato di resina e tirato attraverso una matrice riscaldata per formare barre strutturali continue. Le barre finite vengono quindi assemblate con barre trasversali mediante fissaggio meccanico o incollaggio per ottenere il pannello di grigliato.
L'architettura del rinforzo è prevalentemente longitudinale lungo le barre portanti. Il sistema di resina avvolge il rinforzo in fibra di vetro e influenza la compatibilità del materiale con umidità, sostanze chimiche, esposizione ai raggi UV e altre condizioni operative. Le opzioni di resina possono comprendere poliestere, vinilestere e formulazioni ritardanti di fiamma, in funzione della configurazione richiesta.
Applicazioni tipiche
I grigliati FRP pultrusi vengono utilizzati in ambienti industriali e infrastrutturali nei quali la configurazione del grigliato, la disposizione degli appoggi, l'esposizione ambientale e le proprietà del materiale sono fattori importanti per la scelta. Le applicazioni tipiche comprendono impianti di processo chimico, strutture offshore e marine, impianti di generazione elettrica, impianti di trattamento delle acque e delle acque reflue e altre aree di accesso industriale.
Le installazioni comuni comprendono passerelle, camminamenti, coperture di canalette, soppalchi, piattaforme di manutenzione e altre superfici di accesso per le quali la configurazione del grigliato deve essere scelta in funzione della luce, del carico, dell'interasse degli appoggi e delle condizioni operative.
Criteri di scelta
Nella specifica di un grigliato a barre pultruse, diversi fattori del prodotto e del progetto influenzano normalmente la configurazione appropriata:
- Luce e carico: altezza e interasse delle barre portanti devono essere scelti in funzione della luce richiesta, dell'interasse degli appoggi e del carico di progetto.
- Tipo di resina: il sistema di resina influenza la compatibilità chimica e altre proprietà del materiale; la scelta deve quindi considerare sostanze chimiche, temperature e condizioni di esposizione.
- Finitura superficiale: le superfici grigliate o a menisco possono essere scelte quando l'aderenza è un fattore importante, mentre una superficie liscia può essere preferita quando è richiesta una pulizia più semplice.
- Proprietà elettriche: la conducibilità elettrica può essere un elemento importante nelle installazioni elettriche e vicino ad apparecchiature sotto tensione; configurazione del grigliato ed elementi di fissaggio devono essere considerati insieme.
- Modifiche in cantiere: i pannelli possono essere tagliati o forati durante l'installazione. Le modifiche in cantiere espongono le fibre di vetro nell'area tagliata o forata; tale area deve quindi essere protetta con un sistema di resina compatibile.
Opzioni e configurazioni del prodotto
| Proprietà | Opzioni / Valori |
|---|---|
| Materiale | Polimero rinforzato con fibra di vetro (PRFV / GRP) |
| Processo produttivo | Pultrusione |
| Profilo delle barre | Barra a I, barra a T |
| Spessori tipici | 25 mm, 30 mm, 38 mm, 50 mm |
| Dimensioni dei pannelli | 1220 × 3660 mm, 1000 × 4000 mm e altre dimensioni secondo il progetto |
| Opzioni di resina | Poliestere isoftalico, vinilestere, formulazioni ritardanti di fiamma |
| Opzioni di superficie | Grigliata, menisco, liscia |
| Opzioni di colore | Grigio, verde, giallo e altri colori secondo il progetto |
La capacità di carico e la scelta della luce dipendono dalla configurazione del grigliato, dalla geometria delle barre portanti, dall'interasse degli appoggi e dalle condizioni di carico del progetto. Anche la scelta della resina e della finitura deve tenere conto dell'ambiente di utilizzo previsto.
Domande frequenti
Qual è la differenza tra un grigliato pultruso e un grigliato stampato?
Il grigliato pultruso è assemblato con barre strutturali formate mediante pultrusione, con rinforzo continuo orientato principalmente lungo le barre portanti. Il grigliato stampato viene prodotto con un processo differente e una diversa architettura di rinforzo. La distinzione è rilevante nella scelta della geometria del grigliato, dell'interasse degli appoggi e delle condizioni di carico.
Quali fattori influenzano la scelta di un grigliato FRP pultruso?
I fattori principali comprendono profilo e altezza delle barre portanti, luce, interasse degli appoggi, carico di progetto, sistema di resina, finitura superficiale, esposizione ambientale e uso previsto del pannello.
Il grigliato FRP pultruso può essere utilizzato in ambienti corrosivi?
Il grigliato FRP pultruso può essere preso in considerazione per ambienti corrosivi quando il sistema di resina viene selezionato in funzione delle sostanze chimiche, delle concentrazioni, delle temperature e delle condizioni di esposizione coinvolte. La compatibilità chimica deve quindi essere trattata come un fattore di configurazione e di applicazione, non come una proprietà generale di ogni pannello in FRP.
I pannelli di grigliato pultruso possono essere tagliati o forati in cantiere?
I pannelli possono essere tagliati o forati durante l'installazione. Poiché la modifica in cantiere espone il rinforzo in fibra di vetro, l'area modificata deve essere protetta con un sistema di resina compatibile per contribuire a proteggere il rinforzo esposto dalle condizioni operative.
Prodotti e componenti di sistema correlati
Il grigliato a barre pultruse in PRFV viene normalmente installato come parte di un sistema di accesso o di pavimentazione. I componenti correlati possono comprendere:
- Travi di supporto e strutture portanti in FRP per il montaggio del grigliato
- Corrimano e sistemi di parapetto per piattaforme rialzate
- Elementi di fissaggio, clip di tenuta e accessori di collegamento
Per le opzioni di prodotti correlati e la selezione a livello di sistema, consultare la guida alla scelta dei grigliati FRP pultrusi o la panoramica dei sistemi di grigliato FRP.
Richiesta tecnica
Per una scelta del prodotto in funzione del progetto, indicare le principali condizioni che influenzano la configurazione del grigliato:
- Dimensioni richieste del pannello e altezza delle barre portanti
- Lunghezza della luce e interasse degli appoggi
- Carichi variabili previsti e tipo di traffico
- Esposizione chimica e intervallo della temperatura ambiente
- Finitura superficiale desiderata: grigliata, menisco o liscia
- Requisiti di comportamento al fuoco o isolamento elettrico
- Preferenza di colore e quantità richiesta
