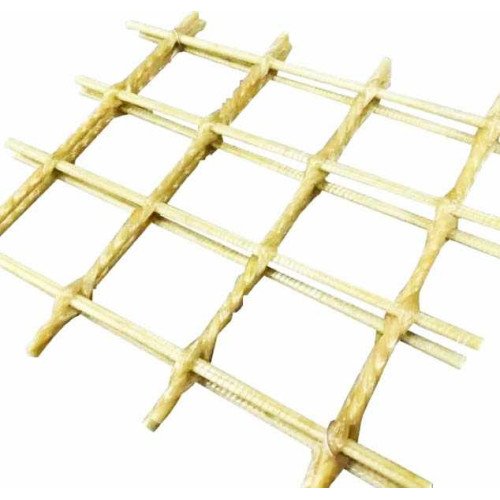

La malla de refuerzo FRP es una retícula de elementos de refuerzo de material compuesto destinada a incorporarse al hormigón como parte de una disposición de armadura diseñada para el proyecto. Su función estructural depende de la configuración de la malla, las propiedades documentadas del producto, los requisitos de diseño y los detalles de instalación. La similitud de la geometría de la retícula, por sí sola, no demuestra equivalencia estructural con una malla de acero ni acredita su idoneidad para una estructura concreta.
Identificación del producto y configuración
La malla de refuerzo FRP está destinada al armado del hormigón. Se diferencia de las rejillas FRP, que forman superficies de paso, trabajo o acceso, y de las mallas de fibra de vidrio utilizadas en revestimientos o aislamiento. Aunque su aspecto reticular pueda ser similar, sus funciones y criterios de selección son distintos.
Para definir los requisitos de la malla, especifique la abertura y la separación, las dimensiones de los elementos de refuerzo, la construcción de la retícula, la designación del material y las dimensiones totales. La construcción real y las configuraciones disponibles deben confirmarse para el producto concreto solicitado; no deben atribuirse automáticamente a esta malla las características u opciones de suministro de otro producto de refuerzo FRP.
Aplicaciones en la construcción con hormigón
La malla de refuerzo FRP puede considerarse en proyectos de hormigón en los que se especifique un sistema de refuerzo no metálico, incluidos aquellos en los que la corrosión de la armadura de acero convencional sea un factor de diseño. Estas condiciones aportan contexto para seleccionar materiales, pero no demuestran que cualquier configuración de malla FRP sea adecuada para un entorno o una estructura determinados.
La idoneidad depende de la función estructural prevista, las cargas de cálculo, el sistema de hormigón, las condiciones de exposición, las propiedades documentadas de la malla seleccionada y los requisitos de instalación. La configuración propuesta debe evaluarse frente a los requisitos del proyecto concreto, no elegirse únicamente porque el refuerzo FRP se utilice en entornos similares.
Geometría de la malla y requisitos de configuración
La siguiente información ayuda a definir la configuración solicitada e identificar las propiedades específicas del producto que deben comprobarse.
Criterio de selección
Información que debe especificarse
Qué debe verificarse
Abertura y separación de la malla
Abertura libre requerida y distancia entre ejes en ambas direcciones.
Coherencia con los planos de armadura y los requisitos de puesta en obra del hormigón.
Dimensiones de los elementos de refuerzo
Diámetro requerido o dimensiones de la sección transversal de los elementos individuales.
Compatibilidad con las propiedades documentadas de la configuración de malla propuesta.
Construcción de la retícula e intersecciones
Disposición de la retícula y detalles relevantes de uniones o intersecciones.
Construcción real y método de unión de la configuración considerada.
Designación del material
Tipo de fibra especificado y, cuando corresponda, sistema de resina.
Composición del material documentada para la malla concreta.
Dimensiones totales y formato de entrega
Dimensiones generales requeridas y requisitos de manipulación o entrega.
Disponibilidad de las dimensiones y el formato solicitados para esa configuración.
Propiedades mecánicas
Propiedades de tracción, rigidez, adherencia y otros valores necesarios para el cálculo estructural.
Datos específicos del producto, métodos de ensayo aplicables y alcance de la información justificativa.
Exposición y condiciones de servicio
Humedad, cloruros, productos químicos, temperatura y otros factores ambientales relevantes.
Si la información disponible del producto contempla las condiciones previstas de exposición y servicio.
Esta tabla enumera la información que debe definirse durante la especificación. No constituye una declaración de dimensiones estándar, opciones disponibles, rendimiento ensayado ni capacidad de suministro confirmada.
Selección del material: GFRP y BFRP

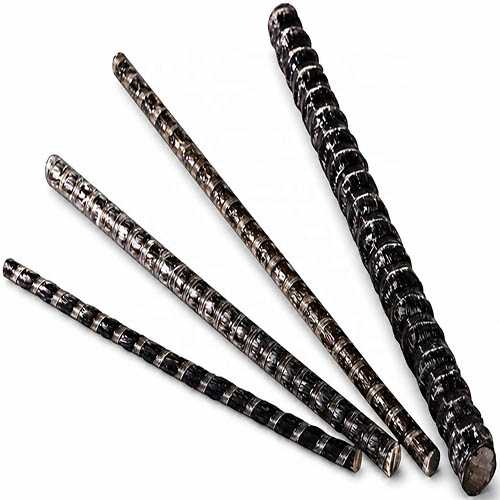

El polímero reforzado con fibra de vidrio (GFRP) y el polímero reforzado con fibra de basalto (BFRP) utilizan fibras de refuerzo diferentes dentro de una matriz polimérica. La categoría general de refuerzos FRP incluye productos con ambos tipos de fibra, pero esto no confirma que todas las configuraciones de malla estén disponibles en ambos materiales.
Para la malla considerada, confirme el tipo de fibra especificado y el sistema de material antes de utilizar sus propiedades en el cálculo estructural. Los datos correspondientes a otro tipo de fibra, sistema de resina o formato de producto FRP no deben transferirse a la malla seleccionada sin pruebas que respalden esa configuración.
Diseño estructural y comparación con la malla de acero
El refuerzo FRP no presenta el mismo comportamiento de fluencia dúctil que el acero de armadura convencional. Por ello, las diferencias de rigidez, deformación, adherencia y respuesta estructural deben considerarse mediante un enfoque de cálculo adecuado al refuerzo FRP seleccionado.
La similitud de las aberturas de malla, las dimensiones de los elementos o las dimensiones totales no establece equivalencia estructural entre una malla FRP y una de acero. Cualquier sustitución propuesta debe evaluarse según la función estructural requerida, las cargas de cálculo, los requisitos de servicio, las propiedades documentadas del producto y las disposiciones de diseño aplicables. La geometría por sí sola no justifica una sustitución directa equivalente.
Los detalles de instalación deben definirse durante el diseño del proyecto. Según el proyecto, pueden incluir la posición de la armadura, el recubrimiento de hormigón, los solapes, el anclaje, las conexiones con otras armaduras y la coordinación con la secuencia de hormigonado. Los detalles necesarios dependen del diseño y de la configuración de malla seleccionada.
Preguntas frecuentes
¿La malla de refuerzo FRP es lo mismo que una rejilla FRP?
No. La malla de refuerzo FRP está destinada a integrarse en una disposición de armadura para hormigón. La rejilla FRP forma superficies de paso, trabajo o acceso. Sus funciones y criterios de selección son diferentes.
¿Están disponibles versiones GFRP y BFRP para todas las configuraciones de malla?
No debe darse por hecho. La categoría general de refuerzo FRP incluye productos GFRP y BFRP, pero el tipo de fibra y la disponibilidad de una configuración concreta de malla deben confirmarse para cada necesidad.
Consulta sobre el producto
Para solicitar información o presupuesto, indique la aplicación prevista, la abertura y separación requeridas, las dimensiones de los elementos de refuerzo, las dimensiones totales, el tipo de fibra especificado si procede, los requisitos estructurales pertinentes, las condiciones de exposición, la cantidad y el destino de entrega. Los planos o especificaciones del proyecto pueden ayudar a definir la configuración requerida e identificar las propiedades que deben comprobarse.
