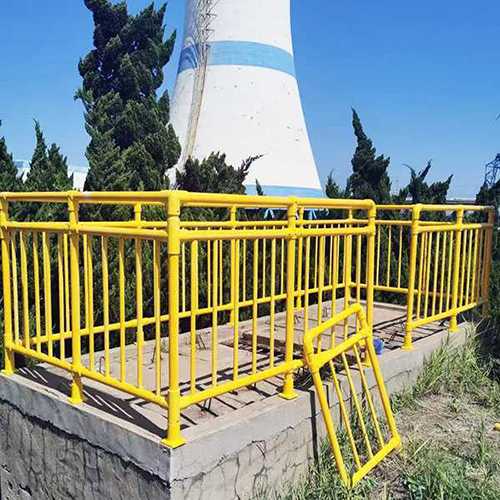

Descripción General de la Barandilla de PRFV
La barandilla de PRFV es un sistema modular montado con perfiles y componentes de plástico reforzado con fibra de vidrio. Se utiliza en plataformas industriales, pasarelas, zonas marinas y otros entornos donde la corrosión, el aislamiento eléctrico o la construcción no metálica son consideraciones de diseño. La configuración depende de la geometría de los perfiles, el sistema de resina, la separación entre postes, el método de fijación y las cargas previstas del proyecto.
¿Qué es un Sistema de Barandilla de PRFV?
Un sistema de barandilla de PRFV es un conjunto modular de componentes FRP o PRFV, como pasamanos superiores, travesaños intermedios, postes, placas base y soportes de montaje. Los componentes se suministran normalmente como perfiles de fibra de vidrio pultrusionados y se ensamblan mediante fijaciones mecánicas u otros métodos de unión especificados. El sistema ofrece una opción de barandilla no metálica para entornos industriales, marinos y otros lugares expuestos a la corrosión o donde se considera el aislamiento eléctrico.
Características Principales del Producto
- Material: Refuerzo de fibra de vidrio con matriz de resina termoestable
- Componentes del sistema: Pasamanos superior, travesaño intermedio, postes, placas base y soportes de montaje
- Formas de los perfiles: Perfiles redondos o rectangulares para pasamanos y postes cuadrados o redondos configurables para diferentes distribuciones
- Acabado superficial: Acabados lisos o texturizados según los requisitos de agarre, limpieza y apariencia
- Comportamiento eléctrico: El FRP es generalmente no conductor, aunque el comportamiento eléctrico puede variar según la formulación, los aditivos y el estado de la superficie
- Configuración: Las dimensiones, el sistema de resina, la disposición de los componentes y los detalles de fijación se determinan según los requisitos del proyecto
Material y Construcción
Los componentes de la barandilla de PRFV están fabricados con refuerzo de fibra de vidrio integrado en una matriz de resina termoestable. Los perfiles pultrusionados utilizan refuerzo continuo dentro de la sección compuesta para formar los pasamanos y postes del sistema.
La selección de la resina depende del entorno de servicio previsto. Los sistemas de resina de poliéster se utilizan en aplicaciones industriales generales, mientras que los sistemas de viniléster pueden seleccionarse cuando se requiere resistencia química. También pueden considerarse sistemas de resina retardantes de llama para proyectos con requisitos específicos de comportamiento frente al fuego, según la configuración seleccionada.
Los perfiles de pasamanos están disponibles en formas redondas o rectangulares, mientras que los postes pueden ser cuadrados o redondos. Las opciones de acabado incluyen superficies lisas y texturizadas, seleccionadas según los requisitos de agarre, limpieza y apariencia. El color y otras opciones de acabado pueden definirse como parte de la configuración del proyecto cuando estén disponibles.
El corte o taladrado en obra modifica el estado de los bordes y aberturas acabados en fábrica. Las fibras de vidrio expuestas deben sellarse adecuadamente después de la modificación en obra mediante una resina o sistema de sellado compatible. La exposición química debe considerarse junto con la selección de la resina, la temperatura, la concentración y las condiciones reales de servicio.
Aplicaciones
Las barandillas de PRFV se utilizan habitualmente en zonas donde la exposición a la corrosión, el aislamiento eléctrico o una construcción no metálica son consideraciones importantes de diseño. Las aplicaciones típicas incluyen:
- Plataformas marinas y offshore, muelles y embarcaderos
- Plantas de procesamiento químico y zonas de almacenamiento
- Instalaciones de tratamiento de aguas residuales y estaciones de bombeo
- Plataformas industriales, pasarelas y zonas de acceso con exposición a productos químicos
- Entornos comerciales y de infraestructura en zonas costeras o de alta humedad
La adecuación de una aplicación depende de la configuración seleccionada de la barandilla, la exposición ambiental, las condiciones de montaje y los requisitos del proyecto.
Capacidad de Carga
El comportamiento de la barandilla de PRFV bajo carga depende de la configuración y no se representa mediante un único valor genérico. Las variables principales incluyen:
- Dimensiones de las secciones de pasamanos y postes
- Separación entre postes y método de fijación
- Sistema de resina y temperatura de operación
- Altura del sistema y disposición de los travesaños intermedios
- Carga de diseño requerida y flecha admisible
Cambiar el tamaño del perfil, la luz, la separación entre postes, el método de fijación u otros parámetros principales de diseño puede modificar el comportamiento estructural del sistema. Por ello, las comprobaciones finales de carga y flecha deben basarse en la disposición seleccionada y las condiciones de montaje.
Consideraciones de Selección
Al especificar un sistema de barandilla de PRFV, los ingenieros suelen considerar las siguientes variables:
- Dimensiones de los perfiles: Los tamaños de pasamanos y postes se seleccionan según la luz, la geometría del sistema y el comportamiento estructural requerido.
- Sistema de resina: La selección de la resina está relacionada con la exposición química, las condiciones ambientales y las características de servicio requeridas.
- Método de fijación: Las configuraciones con placa base, montaje en núcleo o montaje superficial pueden seleccionarse según la estructura de soporte y el recorrido de la carga.
- Altura del sistema y separación de travesaños: La disposición se establece según los requisitos del proyecto y los criterios de seguridad aplicables.
- Acabado: Liso o texturizado según los requisitos de agarre, limpieza y apariencia.
Para configuraciones específicas de proyecto, las dimensiones de los perfiles, la separación entre postes, el método de fijación, el sistema de resina y las condiciones ambientales deben considerarse conjuntamente.
Especificaciones Técnicas
La siguiente tabla resume las principales áreas de configuración de los sistemas de barandilla de PRFV. Las dimensiones específicas y las características de comportamiento dependen de la configuración seleccionada para el proyecto.
| Característica | Alcance / Opciones Típicas | Notas |
|---|---|---|
| Material | Plástico reforzado con fibra de vidrio (FRP/PRFV) | Matriz de resina termoestable con refuerzo de fibra de vidrio |
| Tipos de perfil | Pasamanos superior, travesaño intermedio, poste, placa base, soporte | Las dimensiones y la disposición de los componentes se definen según el proyecto |
| Geometría del sistema | Definida según el proyecto | Incluye altura, disposición de los pasamanos, separación entre postes y configuración de montaje |
| Sistema de resina | Poliéster, viniléster y sistemas retardantes de llama seleccionados | La selección depende del entorno y de las características requeridas |
| Acabado superficial | Liso o texturizado | Seleccionado según agarre, limpieza y apariencia |
| Opciones de montaje | Placa base, montaje en núcleo o montaje superficial | Seleccionadas según el sustrato y el recorrido de la carga |
| Capacidad de carga | Depende de la configuración | Depende del tamaño del perfil, la luz, la separación entre postes, el montaje y la carga de diseño |
| Comportamiento a temperatura | Varía según el sistema de resina | Debe considerarse la resina seleccionada y el entorno real de operación |
| Comportamiento eléctrico | Generalmente no conductor | Puede variar según la formulación, los aditivos y el estado de la superficie |
La información técnica específica del proyecto puede prepararse según la configuración seleccionada de la barandilla y las condiciones de aplicación.
Preguntas Frecuentes
¿Las barandillas de PRFV son adecuadas para uso exterior?
Las barandillas de PRFV pueden utilizarse en aplicaciones exteriores, incluidos entornos marinos, costeros y de alta humedad. La selección de la resina, el tratamiento superficial, la exposición a los rayos UV y las condiciones de servicio deben considerarse al definir el sistema.
¿En qué se diferencian las barandillas de PRFV de las barandillas metálicas?
Las barandillas de PRFV son sistemas compuestos no metálicos. En comparación con los materiales metálicos, presentan diferencias en características relacionadas con la corrosión, el comportamiento eléctrico, el peso y el comportamiento térmico. La comparación adecuada depende de las dimensiones de los perfiles, la configuración y los requisitos del proyecto.
¿Se pueden personalizar las barandillas de PRFV?
Los sistemas de barandilla de PRFV pueden configurarse según las dimensiones de los perfiles, la altura del sistema, la disposición de los pasamanos, el método de fijación, el acabado superficial, el sistema de resina y otros requisitos del proyecto, sujetos a la viabilidad de producción y a las condiciones del pedido.
¿Qué información se necesita para especificar un sistema de barandilla de PRFV?
Los datos útiles incluyen la altura del sistema, la disposición de los pasamanos, la separación entre postes, el método de fijación, las cargas previstas, la exposición ambiental, el rango de temperatura, el acabado superficial y los requisitos de color. Estos datos ayudan a definir la configuración para su revisión.
Productos Relacionados y Componentes del Sistema
Las barandillas de PRFV suelen utilizarse como parte de un sistema de acceso y seguridad FRP más amplio. Los productos relacionados pueden incluir:
- Plataformas y pasarelas de FRP para zonas de acceso elevadas
- Escaleras verticales de FRP con jaula y sistemas de escaleras
- Herrajes de montaje, placas base, conectores y componentes de fijación
Los productos relacionados pueden seleccionarse de acuerdo con la misma disposición del proyecto, las condiciones ambientales y los requisitos de instalación.
Consulta de Ingeniería
Para una configuración de barandilla de PRFV específica para el proyecto, envíe los principales parámetros de diseño y aplicación para revisión técnica.
- Altura del sistema y disposición de los travesaños intermedios
- Separación entre postes y método de fijación
- Cargas previstas y flecha admisible
- Exposición química y rango de temperatura ambiente
- Condiciones de exposición exterior y UV
- Acabado superficial y preferencias de color
