Descripción general de la rejilla de barras pultruidas de PRFV
La rejilla de barras pultruidas de PRFV, también denominada rejilla FRP pultruida o rejilla compuesta de barras, es un panel estructural formado por barras portantes de FRP pultruidas y barras transversales para pasarelas, plataformas y zonas de acceso industriales. El refuerzo continuo está orientado principalmente a lo largo de las barras portantes, por lo que el perfil de barra, la luz, la separación entre apoyos y la carga son factores importantes al seleccionar el producto.
¿Qué es una rejilla de barras pultruidas de PRFV?

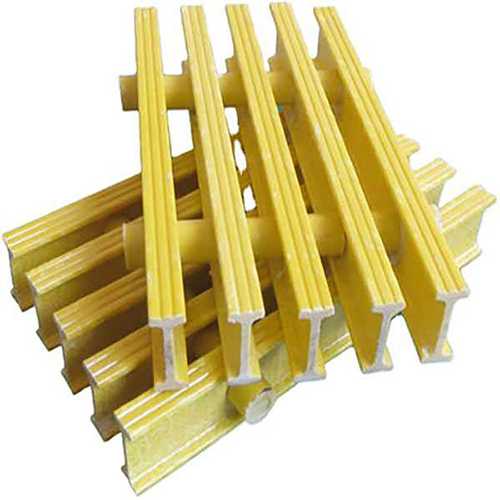

La rejilla de barras pultruidas de PRFV es un panel reticulado portante ensamblado a partir de barras de FRP pultruidas dispuestas en un patrón regular. Las barras portantes soportan la carga principal, mientras que las barras transversales unen el panel para formar una estructura rígida. A diferencia de la rejilla moldeada, la rejilla pultruida utiliza una arquitectura de refuerzo diferente, con un refuerzo continuo orientado principalmente en la dirección de las barras portantes. Por ello, la geometría de las barras, la luz, la separación entre apoyos y la carga son factores importantes para seleccionar la configuración de la rejilla.
Principales características del producto
- Material: polímero reforzado con fibra de vidrio (PRFV / GRP)
- Proceso de fabricación: pultrusión
- Perfil de barra: barra I o barra T
- Espesores habituales del panel: 25 mm, 30 mm, 38 mm, 50 mm
- Opciones de superficie: granulada, menisco o lisa
Material y construcción
La rejilla de barras pultruidas de PRFV se fabrica mediante pultrusión. En este proceso, el refuerzo continuo de fibra de vidrio se impregna con resina y se tracciona a través de una matriz calentada para formar barras estructurales continuas. Las barras terminadas se ensamblan posteriormente con barras transversales mediante fijación mecánica o unión adhesiva para formar el panel de rejilla.
La arquitectura del refuerzo es principalmente longitudinal a lo largo de las barras portantes. El sistema de resina rodea el refuerzo de fibra de vidrio e influye en la compatibilidad del material con la humedad, los productos químicos, la exposición a los rayos UV y otras condiciones de servicio. Las opciones de resina pueden incluir poliéster, viniléster y formulaciones retardantes de llama, según la configuración de producto requerida.
Aplicaciones habituales
Las rejillas FRP pultruidas se utilizan en entornos industriales y de infraestructura en los que la configuración de la rejilla, la disposición de los apoyos, la exposición ambiental y las propiedades del material son factores importantes de selección. Entre las aplicaciones habituales se encuentran las plantas de proceso químico, instalaciones offshore y marinas, instalaciones de generación eléctrica, plantas de tratamiento de agua y aguas residuales y otras zonas de acceso industrial.
Entre las instalaciones habituales se incluyen pasarelas, pasillos técnicos, tapas de canales, entreplantas, plataformas de mantenimiento y otras superficies de acceso cuya configuración debe seleccionarse de acuerdo con la luz, la carga, la separación entre apoyos y las condiciones de servicio.
Criterios de selección
Al especificar una rejilla de barras pultruidas, varios factores del producto y del proyecto influyen normalmente en la configuración adecuada:
- Luz y carga: la altura y el espaciamiento de las barras portantes deben seleccionarse en función de la luz requerida, la separación entre apoyos y la carga de diseño.
- Tipo de resina: el sistema de resina influye en la compatibilidad química y en otras propiedades del material; la selección debe considerar los productos químicos, temperaturas y condiciones de exposición implicados.
- Acabado superficial: las superficies granuladas o de menisco pueden seleccionarse cuando la resistencia al deslizamiento es un factor importante, mientras que las superficies lisas pueden preferirse cuando se requiere una limpieza más sencilla.
- Propiedades eléctricas: la conductividad eléctrica puede ser una consideración importante en instalaciones eléctricas y alrededor de equipos energizados; la configuración de la rejilla y los elementos de fijación deben considerarse conjuntamente.
- Modificaciones en obra: los paneles pueden cortarse o perforarse durante la instalación. Estas modificaciones exponen las fibras de vidrio en la zona cortada o perforada, por lo que el área modificada debe protegerse con un sistema de resina compatible.
Opciones y configuraciones del producto
| Propiedad | Opciones / Valores |
|---|---|
| Material | Polímero reforzado con fibra de vidrio (PRFV / GRP) |
| Proceso de fabricación | Pultrusión |
| Perfil de barra | Barra I, barra T |
| Espesores habituales | 25 mm, 30 mm, 38 mm, 50 mm |
| Dimensiones de los paneles | 1220 × 3660 mm, 1000 × 4000 mm y otras dimensiones según el proyecto |
| Opciones de resina | Poliéster isoftálico, viniléster, formulaciones retardantes de llama |
| Opciones de superficie | Granulada, menisco, lisa |
| Opciones de color | Gris, verde, amarillo y otros colores según el proyecto |
La capacidad de carga y la selección de la luz dependen de la configuración de la rejilla, la geometría de las barras portantes, la separación entre apoyos y las condiciones de carga del proyecto. La selección de la resina y del acabado superficial también debe considerar el entorno de uso previsto.
Preguntas frecuentes
¿En qué se diferencia una rejilla pultruida de una rejilla moldeada?
La rejilla pultruida se monta a partir de barras estructurales formadas mediante pultrusión, con refuerzo continuo orientado principalmente a lo largo de las barras portantes. La rejilla moldeada se fabrica mediante un proceso diferente y con una arquitectura de refuerzo distinta. Esta diferencia es relevante al seleccionar la geometría de la rejilla, la separación entre apoyos y las condiciones de carga.
¿Qué factores influyen en la selección de una rejilla FRP pultruida?
Entre los factores principales se encuentran el perfil y la altura de las barras portantes, la luz, la separación entre apoyos, la carga de diseño, el sistema de resina, el acabado superficial, la exposición ambiental y el uso previsto del panel.
¿Se puede utilizar una rejilla FRP pultruida en ambientes corrosivos?
La rejilla FRP pultruida puede considerarse para ambientes corrosivos cuando el sistema de resina se selecciona según los productos químicos, sus concentraciones, las temperaturas y las condiciones de exposición. Por ello, la compatibilidad química debe tratarse como un factor de configuración y aplicación, y no como una propiedad general de cualquier panel de rejilla FRP.
¿Se pueden cortar o perforar los paneles de rejilla pultruida en obra?
Los paneles pueden cortarse o perforarse durante la instalación. Como la modificación en obra deja expuesto el refuerzo de fibra de vidrio, la zona modificada debe protegerse con un sistema de resina compatible para ayudar a proteger el refuerzo expuesto frente a las condiciones de servicio.
Productos y componentes relacionados
La rejilla de barras pultruidas de PRFV suele instalarse como parte de un sistema de acceso o de piso. Entre los componentes relacionados pueden incluirse:
- Vigas de apoyo y estructuras portantes de FRP para el montaje de la rejilla
- Barandillas y sistemas de protección para plataformas elevadas
- Elementos de fijación, clips de sujeción y accesorios de conexión
Para conocer opciones de productos relacionados y realizar una selección a nivel de sistema, consulte la guía de selección de rejillas FRP pultruidas o la descripción general de los sistemas de rejilla FRP.
Consulta de ingeniería
Para seleccionar el producto según el proyecto, facilite las principales condiciones que influyen en la configuración de la rejilla:
- Dimensiones requeridas del panel y altura de las barras portantes
- Longitud de la luz y separación entre apoyos
- Cargas de uso previstas y tipo de tráfico
- Exposición química y rango de temperatura ambiente
- Acabado superficial deseado: granulado, menisco o liso
- Requisitos de comportamiento frente al fuego o aislamiento eléctrico
- Preferencia de color y cantidad requerida
