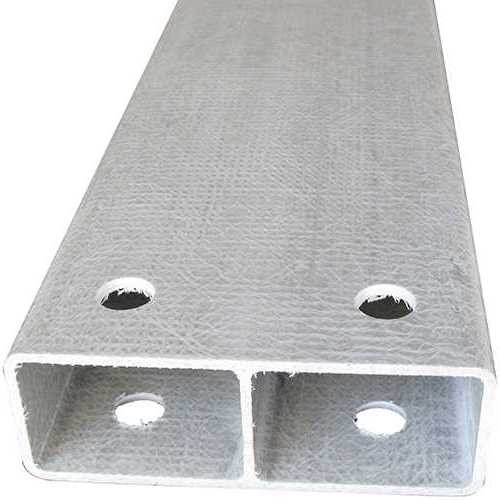

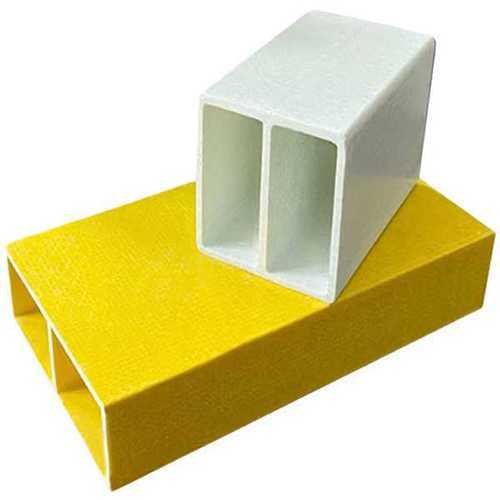

نظرة عامة على المدادة المصنوعة من الألياف الزجاجية
المدادات المصنوعة من الألياف الزجاجية، والمعروفة أيضًا باسم مدادات FRP أو GRP، هي قطاعات إنشائية مصنّعة بعملية السحب وتُستخدم لدعم ألواح الأسقف أو الكسوة أو عناصر المباني المرتبطة بها. وتتكون من ألياف زجاجية تسليحية ضمن مصفوفة من راتنج متصلد حراريًا، ويمكن توريدها بأشكال قطاعات وأنظمة راتنج مختلفة. ويعتمد الاختيار على البحر والأحمال والوصلات ودرجة الحرارة وظروف التعرض البيئي.
ما هي مدادة الألياف الزجاجية؟
مدادة الألياف الزجاجية هي عضو إنشائي في السقف يحمل ألواح التغطية أو الكسوة أو ألواح العزل أو عناصر السقف الأخرى، وينقل الأحمال إلى الهيكل الإنشائي الرئيسي. ويمكن أخذ مدادات FRP / GRP في الاعتبار في تطبيقات المباني عندما يكون استخدام قطاع إنشائي غير معدني مناسبًا لمتطلبات المشروع.
وبما أن القطاع مصنوع من ألياف زجاجية تسليحية ومصفوفة راتنجية بدلًا من الفولاذ، فيمكن تقييم اختيار المادة وفقًا للرطوبة والتعرض للأملاح والظروف الكيميائية ودرجة الحرارة والعوامل البيئية الأخرى.
الحقائق الأساسية للمنتج
- المادة: بوليمر مقوى بالألياف الزجاجية (FRP / GRP)
- عملية التصنيع: السحب (Pultrusion)
- أشكال القطاعات: قطاعات C أو Z أو U أو قطاعات أخرى وفقًا لمتطلبات المشروع
- خيارات الراتنج: بوليستر، وفينيل إيستر، وتركيبات مقاومة للهب، حسب التكوين
- الخصائص الكهربائية: يمكن النظر في تكوينات غير موصلة عندما يتطلب التطبيق ذلك
المادة والتركيب
تُصنّع مدادات الألياف الزجاجية بعملية السحب، حيث يتم دمج الألياف الزجاجية المستمرة مع مصفوفة من راتنج متصلد حراريًا ثم تشكيلها عبر قالب ساخن للحصول على قطاع إنشائي مستمر. وتنتج العملية قطاعًا ذا هندسة مقطعية محددة على امتداد طوله.
ويُعد اختيار الراتنج جزءًا مهمًا من تحديد المادة، لأن بيئة التعرض ودرجة الحرارة والظروف الكيميائية ومتطلبات المشروع الأخرى قد تؤثر في ملاءمة تكوين معين. وتشمل خيارات الراتنج الشائعة البوليستر وفينيل إيستر والتركيبات المقاومة للهب.
التطبيقات النموذجية
تُستخدم مدادات الألياف الزجاجية في المباني الصناعية والتجارية عندما يتطلب اختيار المادة مراعاة الرطوبة أو التعرض للتآكل أو متطلبات الصيانة. وتشمل بيئات التطبيق المحتملة منشآت المعالجة الكيميائية والمنشآت الساحلية ومحطات معالجة مياه الصرف والمباني الزراعية ومنشآت تجهيز الأغذية.
كما يمكن النظر في مدادات FRP في مشاريع التجديد عندما تتأثر العناصر المعدنية القائمة بالتآكل أو عندما يكون هناك حاجة إلى قطاع إنشائي غير معدني.
اعتبارات الاختيار
يعتمد اختيار مدادة الألياف الزجاجية عادةً على التكوين الإنشائي وظروف المشروع. وتشمل الاعتبارات الرئيسية ما يلي:
- البحر والأحمال: يجب تقييم عمق القطاع وسماكة الجدار وتباعد نقاط الدعم وهندسة القطاع وفقًا للبحر والأحمال المطلوبة على السقف.
- الوصلات: يجب النظر في تفاصيل الوصل وطرق التثبيت وظروف الدعم مع القطاع المختار.
- نظام الراتنج: يجب أن يعكس نظام الراتنج المختار ظروف التعرض المتوقعة، بما في ذلك الظروف الكيميائية ودرجة الحرارة والعوامل الأخرى ذات الصلة.
- شكل القطاع: يمكن النظر في قطاعات C أو Z أو U أو غيرها وفقًا لترتيب هيكل السقف وتفاصيل الوصل.
- التعرض البيئي: قد يؤثر نوع المادة الكيميائية وتركيزها ودرجة الحرارة والرطوبة والتعرض للأملاح والأشعة فوق البنفسجية في اختيار المادة.
- التعديلات الميدانية: قد يؤدي القطع أو الثقب إلى كشف الألياف الزجاجية عند الحواف المعدلة. ويجب إحكام تغطية الألياف المكشوفة باستخدام نظام راتنجي متوافق وفقًا لإرشادات التركيب المعمول بها.
خيارات تكوين المنتج
| الخاصية | الخيارات / الوصف |
|---|---|
| المادة | بوليمر مقوى بالألياف الزجاجية (FRP / GRP) |
| عملية التصنيع | السحب (Pultrusion) |
| أشكال القطاعات | قطاعات C وZ وU وقطاعات أخرى وفقًا لمتطلبات المشروع |
| خيارات الراتنج | بوليستر، فينيل إيستر، وتركيبات مقاومة للهب، حسب التكوين |
| الخصائص الكهربائية | يمكن النظر في تكوينات غير موصلة عندما يتطلب التطبيق ذلك |
تعتمد قدرة التحمل وحدود درجة الحرارة والملاءمة البيئية على القطاع المختار ونظام الراتنج وظروف الدعم ومتطلبات المشروع. ولطلب البيانات الفنية، يُرجى تقديم البحر والأحمال وظروف الوصل والتعرض البيئي ذات الصلة.
الأسئلة الشائعة
ما الفرق بين مدادة الألياف الزجاجية والمدادة الفولاذية؟
مدادات الألياف الزجاجية هي قطاعات إنشائية غير معدنية مكوّنة من ألياف زجاجية ومصفوفة راتنجية، بينما المدادات الفولاذية هي عناصر معدنية. ويعتمد الاختيار بين المواد على عوامل مثل البحر والأحمال والوصلات والتعرض البيئي ودرجة الحرارة ومتطلبات الصيانة والتكوين الإنشائي العام.
كيف يتم تحديد قدرة تحمل مدادة الألياف الزجاجية؟
تعتمد قدرة التحمل على هندسة القطاع وأبعاده والبحر وتباعد نقاط الدعم وظروف الأحمال والوصلات وتكوين المادة. لذلك يجب تقييم التكوين المناسب وفقًا لظروف المشروع الفعلية وليس اعتمادًا على اسم المادة وحده.
هل يمكن استخدام مدادات FRP في المنشآت الكيميائية؟
يمكن النظر في مدادات FRP لتطبيقات المنشآت الكيميائية عندما يكون تكوين المادة المختار متوافقًا مع التعرض الفعلي. ويجب مراعاة نوع المادة الكيميائية وتركيزها ودرجة الحرارة وظروف التعرض ونظام الراتنج عند الاختيار.
ما أشكال القطاعات المتاحة؟
تشمل الأشكال الشائعة قطاعات C وZ وU. ويمكن النظر في أشكال مقطعية أخرى عندما يتطلب ذلك تصميم المشروع وتكوين التصنيع.
هل تحتاج مدادات الألياف الزجاجية إلى الجلفنة؟
مدادات الألياف الزجاجية غير معدنية ولا تتم جلفنتها بالطريقة نفسها المستخدمة مع المدادات الفولاذية. وتعتمد متطلبات معالجة السطح والحماية على التكوين المختار والتعرض البيئي للمشروع.
كيف تؤثر ظروف درجة الحرارة في اختيار مدادة الألياف الزجاجية؟
ينبغي النظر في متطلبات درجة الحرارة مع نظام الراتنج المختار وتكوين القطاع وظروف التعرض. وعندما يتضمن المشروع درجات حرارة تشغيل محددة أو مستمرة، يجب تقييم تكوين المادة وفقًا لهذه الظروف.
المنتجات والمكونات ذات الصلة
يمكن أن تكون مدادات الألياف الزجاجية جزءًا من نظام إنشائي أوسع من FRP. وقد تشمل المنتجات والمكونات ذات الصلة ما يلي:
- قطاعات FRP الإنشائية وعناصر الهياكل الداعمة
- ألواح شبك FRP للممرات والمنصات
- أدوات التثبيت وملحقات الوصل
للاطلاع على تطبيقات FRP المرتبطة، يمكنك أيضًا مراجعة صفحاتنا القطاعات الإنشائية من FRP وشبك القضبان FRP المشكّل بالسحب أو منصة FRP.
طلب بيانات فنية
لإرسال طلب بيانات فنية متعلق بمنتج أو مشروع، يرجى توفير أهم ظروف التصميم والتعرض ذات الصلة باختيار المدادة:
- البحر المطلوب للمدادة وتباعد نقاط الدعم
- أحمال السقف المتوقعة، مثل الأحمال الميتة والحية والرياح والثلوج
- التعرض الكيميائي ونطاق درجة الحرارة المحيطة
- شكل القطاع المفضل، مثل C أو Z أو U أو أي قطاع آخر
- متطلبات أداء الحريق أو عدم التوصيل الكهربائي، عند الاقتضاء
- الكمية المطلوبة والموعد المستهدف للتسليم
