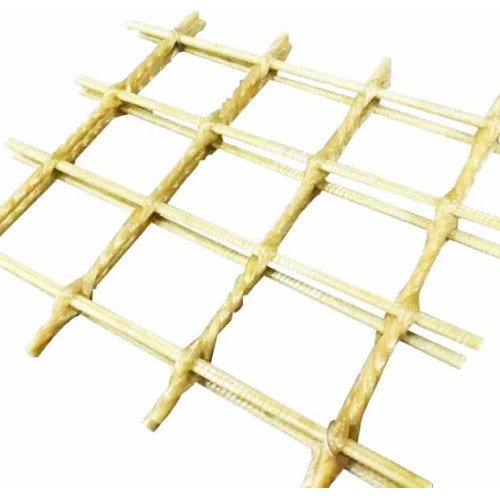

شبكة تسليح FRP للخرسانة

شبكة تسليح FRP هي شبكة من عناصر التسليح المركبة يُقصد دمجها في الخرسانة ضمن ترتيب تسليح مصمم للمشروع. وتعتمد وظيفتها الإنشائية على تكوين الشبكة وخصائص المنتج الموثقة ومتطلبات تصميم المشروع وتفاصيل التركيب. ولا يكفي تشابه شكل الشبكة لإثبات التكافؤ الإنشائي مع الشبكة الفولاذية أو ملاءمتها لمنشأ معين.

تعريف المنتج وتكوينه

تُستخدم شبكة تسليح FRP لتسليح الخرسانة، وهي تختلف عن شبكات FRP المشبكة المستخدمة لتشكيل أسطح المشي أو العمل أو الوصول، كما تختلف عن شبكات الألياف الزجاجية المستخدمة في اللياسة أو العزل. وقد تتشابه هذه المنتجات في شكل الشبكة، لكن وظائفها ومعايير اختيارها مختلفة.

لتحديد متطلبات الشبكة، ينبغي تحديد فتحة الشبكة والمسافات بين العناصر وأبعاد عناصر التسليح وطريقة إنشاء الشبكة وتصنيف المادة والأبعاد الكلية. ويجب تأكيد البنية الفعلية والتكوينات المتاحة للمنتج المطلوب تحديدًا؛ فلا ينبغي افتراض أن خصائص أو خيارات توريد منتج آخر من منتجات تسليح FRP تنطبق تلقائيًا على هذه الشبكة.

التطبيقات في الإنشاءات الخرسانية

يمكن النظر في شبكة تسليح FRP لمشروعات الخرسانة التي يُحدد لها نظام تسليح غير معدني، بما في ذلك المشروعات التي يُعد فيها تآكل التسليح الفولاذي التقليدي عاملًا في التصميم. وتوفر هذه الظروف سياقًا لاختيار المواد، لكنها لا تثبت ملاءمة كل تكوين من شبكات FRP لبيئة أو منشأ معين.

تعتمد الملاءمة على الوظيفة الإنشائية المقصودة وأحمال التصميم ونظام الخرسانة وظروف التعرض والخصائص الموثقة للشبكة المختارة ومتطلبات التركيب. وينبغي تقييم التكوين المقترح وفق متطلبات المشروع المعني، لا اختياره لمجرد استخدام تسليح FRP في بيئات مشابهة.

هندسة الشبكة ومتطلبات التكوين

تساعد المعلومات التالية على تحديد التكوين المطلوب وتوضيح خصائص المنتج المحددة التي ينبغي التحقق منها.

يوضح هذا الجدول المعلومات التي ينبغي تحديدها عند إعداد المواصفات. وهو لا يمثل بيانًا للأبعاد القياسية أو الخيارات المتاحة أو الأداء المختبر أو القدرة المؤكدة على التوريد.

اختيار المواد: GFRP وBFRP

يستخدم البوليمر المقوّى بألياف الزجاج (GFRP) والبوليمر المقوّى بألياف البازلت (BFRP) ألياف تسليح مختلفة ضمن مركبات بوليمرية. وتشمل فئة تسليح FRP الأوسع منتجات تستخدم كلا النوعين من الألياف، لكن ذلك لا يؤكد توافر كل تكوين من الشبكات بالمادتين.

بالنسبة إلى الشبكة محل الدراسة، يجب تأكيد نوع الألياف ونظام المادة المحددين قبل استخدام خصائص المنتج في التصميم الإنشائي. ولا يجوز نقل بيانات تخص نوع ألياف مختلف أو نظام راتنج مختلف أو شكلًا آخر من منتجات FRP إلى الشبكة المختارة دون أدلة تدعم ذلك التكوين.

التصميم الإنشائي والمقارنة مع الشبكة الفولاذية

لا يُظهر تسليح FRP سلوك الخضوع اللدن نفسه الذي يظهره حديد التسليح التقليدي. لذلك يجب مراعاة الاختلافات في الصلابة والتشوه والترابط والاستجابة الإنشائية باستخدام منهج تصميم ملائم لنظام تسليح FRP المختار.

لا تثبت أوجه التشابه في فتحات الشبكة أو أبعاد العناصر أو الأبعاد الكلية تكافؤًا إنشائيًا بين شبكة FRP والشبكة الفولاذية. ويجب تقييم أي استبدال مقترح وفق الوظيفة الإنشائية المطلوبة وأحمال التصميم ومتطلبات قابلية الخدمة وخصائص المنتج الموثقة وأحكام التصميم ذات الصلة؛ ولا تكفي الهندسة وحدها لتبرير الاستبدال المباشر واحدًا بواحد.

ينبغي تحديد تفاصيل التركيب خلال تصميم المشروع. وقد تشمل، بحسب المشروع، موضع التسليح والغطاء الخرساني والتراكب والتثبيت والوصلات مع عناصر تسليح أخرى والتنسيق مع تسلسل صب الخرسانة. وتعتمد التفاصيل المطلوبة على تصميم المشروع وتكوين الشبكة المختار.

الأسئلة الشائعة

هل شبكة تسليح FRP هي نفسها شبكة FRP المشبكة المستخدمة كأرضية؟

لا. يُقصد دمج شبكة تسليح FRP في ترتيب تسليح الخرسانة، بينما تُستخدم شبكات FRP المشبكة لتشكيل أسطح المشي أو العمل أو الوصول. وتختلف الوظائف ومعايير الاختيار بينهما.

هل يتوفر كل تكوين من الشبكات بنسختي GFRP وBFRP؟

لا ينبغي افتراض ذلك. تشمل فئة تسليح FRP الأوسع منتجات GFRP وBFRP، لكن يجب تأكيد نوع الألياف وتوافر تكوين الشبكة المعين وفق المتطلبات المحددة.

طلب المنتج

لطلب معلومات أو عرض سعر، يرجى تحديد الاستخدام المقصود وفتحة الشبكة والمسافات المطلوبة وأبعاد عناصر التسليح والأبعاد الكلية ونوع الألياف المحدد عند الاقتضاء والمتطلبات الإنشائية ذات الصلة وظروف التعرض والكمية ووجهة التسليم. ويمكن أن تساعد رسومات المشروع أو مواصفاته على تحديد التكوين المطلوب وخصائص المنتج التي يلزم التحقق منها.

للاطلاع على معلومات أوسع حول المواد والتسليح، راجع تسليح الخرسانة باستخدام GFRP وBFRP وصفحة نظرة عامة على تسليح FRP.
