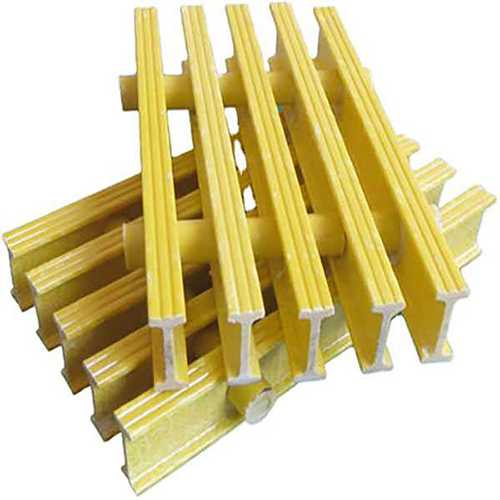

نظرة عامة على شبك قضبان FRP مُشكَّل بالسحب
شبك قضبان FRP مُشكَّل بالسحب، ويُعرف أيضاً باسم شبك FRP بالشد أو الشبك المركب ذي القضبان، هو لوح شبكي إنشائي يتكون من قضبان حاملة من FRP مُشكَّلة بالسحب وقضبان عرضية، ويُستخدم للممرات والمنصات ومناطق الوصول الصناعية. تكون الألياف المستمرة في التعزيز موجهة بصورة أساسية على امتداد القضبان الحاملة، ولذلك يُعد شكل القضبان والبحر والمسافة بين نقاط الارتكاز والحمل من العوامل المهمة عند اختيار المنتج.
ما هو شبك قضبان FRP مُشكَّل بالسحب؟
شبك قضبان FRP مُشكَّل بالسحب هو لوح شبكي حامل للأحمال يتم تجميعه من قضبان FRP مُشكَّلة بالسحب مرتبة بنمط منتظم. تحمل القضبان الحاملة الحمل الرئيسي، بينما تربط القضبان العرضية مكونات اللوح لتشكيل هيكل شبكي صلب. وبالمقارنة مع الشبك المصبوب، يستخدم الشبك المُشكَّل بالسحب بنية مختلفة للتعزيز، حيث تكون الألياف المستمرة موجهة أساساً على امتداد القضبان الحاملة. ولذلك تشكل هندسة القضبان والبحر والمسافة بين نقاط الارتكاز والأحمال عوامل مهمة عند اختيار تكوين الشبك.
الحقائق الأساسية للمنتج
- المادة: بوليمر مقوى بألياف زجاجية (FRP / GRP)
- عملية التصنيع: التشكيل بالسحب (Pultrusion)
- شكل القضبان: قضيب على شكل I أو T
- السماكات الشائعة للألواح: 25 مم، 30 مم، 38 مم، 50 مم
- خيارات السطح: محبب، مينيسكوس، أو أملس
المادة والتركيب
يُصنَّع شبك القضبان FRP بالسحب من خلال عملية التشكيل بالسحب، حيث تُشبع الألياف الزجاجية المستمرة بالتطبيق الراتنجي ثم تُسحب عبر قالب مُسخن لتكوين قضبان إنشائية مستمرة. بعد ذلك تُجمع القضبان مع القضبان العرضية باستخدام التثبيت الميكانيكي أو اللصق لتشكيل لوحة الشبك.
تكون بنية التعزيز موجهة أساساً طولياً على امتداد القضبان الحاملة. ويحيط نظام الراتنج بتعزيز الألياف الزجاجية ويؤثر في توافق المادة مع الرطوبة والمواد الكيميائية والتعرض للأشعة فوق البنفسجية وغيرها من ظروف التشغيل. ويمكن أن تشمل خيارات الراتنج البوليستر وإستر الفينيل وتركيبات مقاومة للهب، وفق تكوين المنتج المطلوب.
الاستخدامات الشائعة
يُستخدم شبك FRP المُشكَّل بالسحب في البيئات الصناعية والبنية التحتية عندما تكون تكوينات الشبك وترتيب نقاط الارتكاز والتعرض البيئي وخصائص المادة من الاعتبارات المهمة. وتشمل مجالات الاستخدام المعتادة منشآت المعالجة الكيميائية والمنشآت البحرية والمنصات البحرية ومنشآت توليد الطاقة ومحطات معالجة المياه ومياه الصرف وغيرها من مناطق الوصول الصناعية.
تشمل الاستخدامات الشائعة الممرات والممرات المرتفعة وأغطية الخنادق والطوابق الوسطية ومنصات الصيانة وغيرها من أسطح الوصول التي يجب اختيار تكوين الشبك فيها وفقاً للبحر والحمل والمسافة بين نقاط الارتكاز وظروف التشغيل.
اعتبارات الاختيار
عند تحديد شبك القضبان FRP المُشكَّل بالسحب، تؤثر عدة عوامل مرتبطة بالمنتج والمشروع عادةً في التكوين المناسب:
- البحر والحمل: يجب اختيار عمق القضبان الحاملة وتباعدها وفقاً للبحر المطلوب والمسافة بين نقاط الارتكاز وحمل التصميم.
- نوع الراتنج: يؤثر نظام الراتنج في التوافق الكيميائي وخصائص أخرى للمادة؛ لذلك ينبغي أن يأخذ الاختيار في الاعتبار المواد الكيميائية ودرجات الحرارة وظروف التعرض المعنية.
- تشطيب السطح: يمكن اختيار الأسطح المحببة أو ذات تشطيب المينيسكوس عندما تكون مقاومة الانزلاق من الاعتبارات المهمة، بينما قد يكون السطح الأملس مناسباً عندما تكون سهولة التنظيف مطلوبة.
- الخصائص الكهربائية: يمكن أن تكون الموصلية الكهربائية من الاعتبارات المهمة في المنشآت الكهربائية وحول المعدات المكهربة؛ ويجب النظر إلى تكوين الشبك ومكونات التثبيت معاً.
- التعديلات في الموقع: يمكن قص الألواح أو ثقبها أثناء التركيب. وتؤدي التعديلات الميدانية إلى كشف الألياف الزجاجية في مناطق القص أو الثقب، لذلك ينبغي إحكام حماية المناطق المكشوفة بنظام راتنج متوافق بعد التعديل.
خيارات المنتج وتكويناته
| الخاصية | الخيارات / القيم |
|---|---|
| المادة | بوليمر مقوى بألياف زجاجية (FRP / GRP) |
| عملية التصنيع | التشكيل بالسحب |
| شكل القضيب | I، T |
| السماكات الشائعة | 25 مم، 30 مم، 38 مم، 50 مم |
| أبعاد الألواح | 1220 × 3660 مم، 1000 × 4000 مم، إضافة إلى أبعاد أخرى وفق متطلبات المشروع |
| خيارات الراتنج | بوليستر إيزوفثالي، إستر الفينيل، تركيبات مقاومة للهب |
| خيارات السطح | محبب، مينيسكوس، أملس |
| خيارات الألوان | رمادي، أخضر، أصفر، وألوان أخرى وفق متطلبات المشروع |
تعتمد قدرة التحميل واختيار البحر على تكوين الشبك وهندسة القضبان الحاملة والمسافة بين نقاط الارتكاز وظروف تحميل المشروع. كما ينبغي أن يعكس اختيار الراتنج وتشطيب السطح بيئة الاستخدام المقصودة.
الأسئلة الشائعة
ما الفرق بين الشبك المُشكَّل بالسحب والشبك المصبوب؟
يُجمع الشبك المُشكَّل بالسحب من قضبان إنشائية يتم تشكيلها بعملية السحب، مع توجيه التعزيز المستمر أساساً في اتجاه القضبان الحاملة. أما الشبك المصبوب فيُنتج بعملية تصنيع مختلفة وبنية مختلفة للتعزيز. ويُعد هذا الفرق مهماً عند اختيار هندسة الشبك والمسافة بين نقاط الارتكاز وظروف التحميل.
ما العوامل التي تؤثر في اختيار شبك FRP المُشكَّل بالسحب؟
تشمل العوامل المهمة شكل القضبان الحاملة وعمقها، والبحر، والمسافة بين نقاط الارتكاز، وحمل التصميم، ونظام الراتنج، وتشطيب السطح، والتعرض البيئي، والاستخدام المقصود للوح الشبك.
هل يمكن استخدام شبك FRP المُشكَّل بالسحب في البيئات المسببة للتآكل؟
يمكن النظر في استخدام شبك FRP المُشكَّل بالسحب في البيئات المسببة للتآكل عندما يتم اختيار نظام الراتنج وفقاً للمواد الكيميائية وتركيزاتها ودرجات حرارتها وظروف التعرض. لذلك ينبغي التعامل مع التوافق الكيميائي باعتباره عاملاً يتعلق بالتكوين والتطبيق وليس خاصية عامة لكل لوح شبك FRP.
هل يمكن قص أو ثقب ألواح الشبك المُشكَّلة بالسحب في الموقع؟
يمكن قص الألواح أو ثقبها أثناء التركيب. وبما أن التعديل الميداني يكشف التعزيز الزجاجي، ينبغي حماية المنطقة المعدلة بنظام راتنج متوافق للمساعدة في حماية التعزيز المكشوف من بيئة التشغيل.
المنتجات ومكونات النظام ذات الصلة
يتم عادةً تركيب شبك قضبان FRP المُشكَّل بالسحب كجزء من نظام وصول أو أرضية. ويمكن أن تشمل المكونات المرتبطة به:
- كمرات دعم وهياكل إنشائية من FRP لتركيب الشبك
- درابزين وأنظمة حماية للمنصات المرتفعة
- معدات التثبيت ومشابك التثبيت وملحقات الوصل
للاطلاع على خيارات المنتجات ذات الصلة والاختيار على مستوى النظام، راجع دليل اختيار شبك FRP المُشكَّل بالسحب أو نظرة عامة على أنظمة شبك FRP.
الاستفسار الهندسي
لاختيار المنتج وفقاً للمشروع، يرجى توفير الظروف الرئيسية التي تؤثر في تكوين الشبك:
- أبعاد اللوح المطلوبة وعمق القضبان الحاملة
- طول البحر والمسافة بين نقاط الارتكاز
- الأحمال الحية المتوقعة ونوع حركة المرور
- التعرض الكيميائي ونطاق درجة الحرارة المحيطة
- تشطيب السطح المطلوب: محبب أو مينيسكوس أو أملس
- متطلبات أداء الحريق أو العزل الكهربائي
- اللون المفضل والكمية المطلوبة
