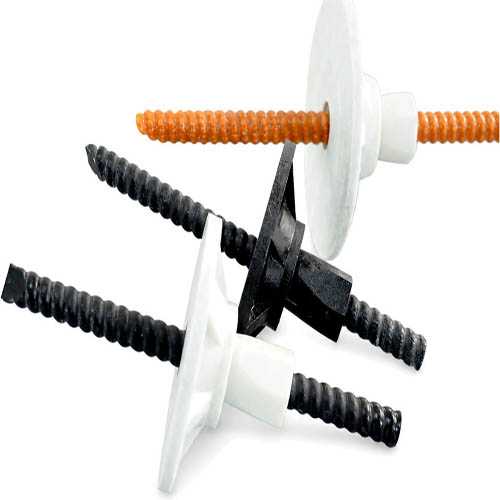

FRP kaya bulonu
FRP kaya bulonu
Fiber takviyeli polimerden (FRP) üretilen kaya bulonu, zemin ve kaya tahkimatında kullanılan kompozit bir elemandır. Tünel açma, yeraltı kazıları, şev stabilizasyonu ve benzeri tahkimat işlerinde kullanılmak üzere belirtilebilir. Seçim; zemin koşullarına, tasarım yüklerine, takviye geometrisine, ankraj yöntemine ve montaj gerekliliklerine bağlıdır. FRP bir malzeme sınıfını ifade eder; tek başına belirli bir konfigürasyonun fiber türünü, reçine sistemini veya taşıma kapasitesini göstermez.
FRP kaya bulonu, kaya veya zeminin stabilizasyonuna katkı sağlamak üzere tasarlanmış bir zemin tahkimat sistemine dahil edilen kompozit bir takviye elemanıdır.
FRP, fiber takviyeli polimer kompozitler sınıfını ifade eder; tek ve evrensel bir malzeme formülü değildir. Bu tanım, takviyede cam elyafı, bazalt elyafı veya başka bir fiber türü kullanılıp kullanılmadığını ya da reçinenin kimyasını ve üretim yöntemini belirtmez.
Şartname hazırlamadan önce seçilen ürünün belgelerinden fiber ve reçine sistemini, takviye geometrisini, yüzey profilini, uç detaylarını ve üretim yöntemini doğrulayın. Bu özellikler yalnızca FRP ifadesinden çıkarılmamalıdır.
FRP kaya bulonları ve ilgili ankraj elemanları, FRP takviyesinin belirtildiği zemin tahkimat sistemlerinde kullanılır. İlgili uygulama ortamları şunları içerebilir:
Seçim sırasında takviye elemanı ile ankraj ve yük aktarım düzeni birlikte değerlendirilmelidir. Aşağıdaki bilgiler, belirli bir konfigürasyonun proje gerekliliklerine göre değerlendirilmesine yardımcı olur.
| Kalem | Doğrulanacak bilgiler | Neden önemlidir |
|---|---|---|
| Bulon geometrisi | Gerekli uzunluk, nominal çap veya kesit, yüzey profili, uç detayları ve ilgili aksesuarlar. | Değerlendirilen konfigürasyonu ve planlanan delme ve montaj yöntemiyle uyumunu tanımlar. |
| Mekanik özellikler | Seçilen ürün ve ilgili test kapsamı için doğrulanmış dayanım, rijitlik ve tasarım kapasitesi verileri. | Gerekli yüklere karşı takviyenin değerlendirilmesini sağlar. Bir malzeme numunesinde ölçülen değer, monte edilmiş bulon ve ankraj sisteminin kapasitesi anlamına otomatik olarak gelmez. |
| Ankraj ve yük aktarımı | Ankraj yöntemi, delik geometrisi, gömme veya ankraj boyu, grout ya da reçine gereklilikleri ve uygun olduğunda aderans veya çekip çıkarma verileri. | Yük aktarımı sistem davranışını belirleyebilir; yalnızca takviyenin çekme verileri monte edilmiş sistemin tamamını tanımlamaz. |
| Zemin ve montaj koşulları | Kaya veya zeminin ilgili özellikleri, yeraltı suyu koşulları, delme kısıtları ve montaj prosedürü. | Önerilen konfigürasyonu saha koşulları ve yapım yöntemiyle ilişkilendirir. |
| Kullanım ortamı | Malzeme seçimini etkilediğinde yeraltı suyunun kimyası, kimyasal maruziyet ve sıcaklık koşulları. | Malzeme sisteminin amaçlanan kullanım koşullarında değerlendirilmesi için bağlam sağlar. |
Seçilen konfigürasyonu ürün özelindeki bilgiler ve proje tasarım esaslarıyla doğrulayın. Destekleyici kanıtlar ilgili ürünü veya konfigürasyonu ve koşulları kapsamıyorsa ürüne dayanım, ankraj kapasitesi veya performans değeri atamayın.
FRP kaya bulonu, yalnızca nominal çapına bakılarak çelik bulonun bire bir doğrudan yerine geçecek bir ürün olarak değerlendirilmemelidir. Karşılaştırmada doğrulanmış mekanik özellikler, rijitlik, ankraj ve aderans davranışı, bağlantılar, montaj gereklilikleri ve proje tasarım ölçütleri ele alınmalıdır. Uygun seçim, tahkimat işlevine ve karşılaştırılan belirli konfigürasyonlar için mevcut verilere bağlıdır.
Anlamlı bir teklif alabilmek için gereken konfigürasyonu ve tedarik kapsamını açıklayın. Yararlı bilgiler şunları içerebilir:
Teklifleri karşılaştırırken, gerektiğinde ankraj malzemeleri ve aksesuarlar dahil tedarik kapsamlarının karşılaştırılabilir olduğunu kontrol edin. Teklifte sağlanacak konfigürasyon, dahil olan bileşenler, teslimat kapsamı ve geçerli ticari koşullar belirtilmelidir.
Kapasite değerlendirmesi; seçilen takviyenin doğrulanmış mekanik özelliklerine, ankraj ve yük aktarım sistemine, ilgili aderans veya çekip çıkarma davranışına, zemin koşullarına ve proje yüklerine bağlıdır. Yalnızca malzeme dayanımı değeri, monte edilmiş tahkimat sisteminin kapasitesini belirlemez.
Bire bir doğrudan ikame varsayılmamalıdır. Somut alternatiflerin mekanik özelliklerini, rijitliğini, ankraj davranışını, bağlantılarını, montaj gerekliliklerini ve tasarım ölçütlerini karşılaştırın.
Projeye özgü bir gereksinimi görüşmek için HotFRP ile iletişime geçin ve uygulamayı, gerekli bulon geometrisini, tasarım yükünü, zemin koşullarını, öngörülen ankraj yöntemini, miktarı ve teslimat gerekliliklerini paylaşın. Ürün konfigürasyonu, destekleyici veriler ve ticari koşullar ilgili talep için doğrulanmalıdır.
Bu ürün ailesinin genel kapsamı için şu sayfaya bakın: FRP zemin tahkimat sistemleri.
