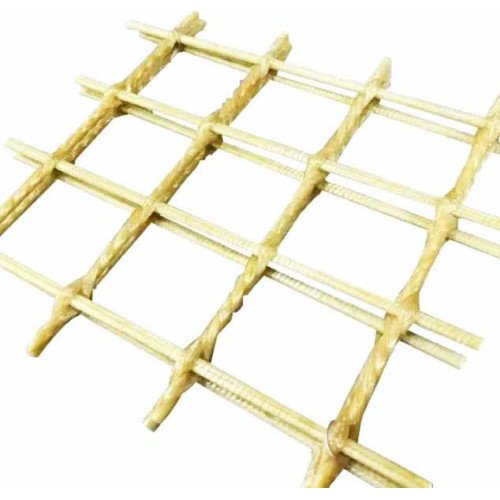

FRP-armeringsnät är ett rutnät av armeringselement i kompositmaterial som är avsett att byggas in i betong som en del av ett armeringsarrangemang utformat för det aktuella projektet. Den konstruktiva funktionen beror på nätets konfiguration, dokumenterade produktegenskaper, projektets dimensioneringskrav och installationsdetaljer. Liknande rutnätsgeometri visar i sig varken konstruktiv likvärdighet med stålnät eller lämplighet för en viss konstruktion.
Produktidentitet och konfiguration
FRP-armeringsnät är avsett för betongarmering. Det skiljer sig från FRP-galler som bildar gång-, arbets- eller åtkomstytor och från glasfibernät som används för puts eller isolering. Produkterna kan ha liknande rutnätsutseende, men deras funktioner och urvalskriterier skiljer sig.
För att definiera kraven anges masköppning och avstånd, armeringselementens dimensioner, rutnätets konstruktion, materialbeteckning och yttermått. Den faktiska konstruktionen och tillgängliga utföranden måste bekräftas för den specifika produkt som efterfrågas. Egenskaper eller leveransalternativ för en annan FRP-armeringsprodukt ska inte automatiskt tillskrivas detta nät.
Användning i betongkonstruktioner
FRP-armeringsnät kan övervägas för betongprojekt där ett icke-metalliskt armeringssystem föreskrivs, bland annat när korrosion hos konventionell stålarmering är en dimensioneringsfaktor. Dessa förhållanden ger sammanhang för materialvalet men visar inte att varje FRP-nätkonfiguration är lämplig för en viss miljö eller konstruktion.
Lämpligheten beror på den avsedda konstruktiva funktionen, dimensionerande laster, betongsystemet, exponeringsförhållanden, dokumenterade egenskaper hos det valda nätet och installationskrav. Den föreslagna konfigurationen ska bedömas mot det enskilda projektets krav och inte väljas enbart för att FRP-armering används i liknande miljöer.
Maskgeometri och konfigurationskrav
Följande information hjälper till att definiera den önskade konfigurationen och identifiera vilka produktspecifika egenskaper som behöver kontrolleras.
Urvalspunkt
Information att ange
Vad som ska kontrolleras
Masköppning och avstånd
Krävd fri öppning och centrumavstånd i båda riktningarna.
Överensstämmelse med armeringsritningar och krav på betonggjutning.
Armeringselementens dimensioner
Krävd diameter eller tvärsnittsmått för enskilda element.
Förenlighet med dokumenterade egenskaper hos den föreslagna nätkonfigurationen.
Rutnätskonstruktion och korsningar
Önskad rutnätslayout och relevanta anslutnings- eller korsningsdetaljer.
Faktisk konstruktion och sammanfogningsmetod för den aktuella konfigurationen.
Materialbeteckning
Specificerad fibertyp och, i förekommande fall, hartssystem.
Dokumenterad materialsammansättning för det aktuella nätet.
Yttermått och leveransform
Krävda totalmått och krav på hantering eller leverans.
Om de begärda måtten och leveransformen finns för konfigurationen.
Mekaniska egenskaper
Dragegenskaper, styvhet, vidhäftning och andra värden som krävs för konstruktionsdimensioneringen.
Produktspecifika data, tillämpliga provningsmetoder och underlagets omfattning.
Exponering och driftsförhållanden
Relevanta förhållanden för fukt, klorider, kemikalier, temperatur och andra miljöfaktorer.
Om tillgänglig produktinformation omfattar de avsedda exponerings- och driftsförhållandena.
Tabellen anger information som ska fastställas vid specifikation. Den är inte ett påstående om standardmått, tillgängliga alternativ, provad prestanda eller bekräftad leveranskapacitet.
Materialval: GFRP och BFRP

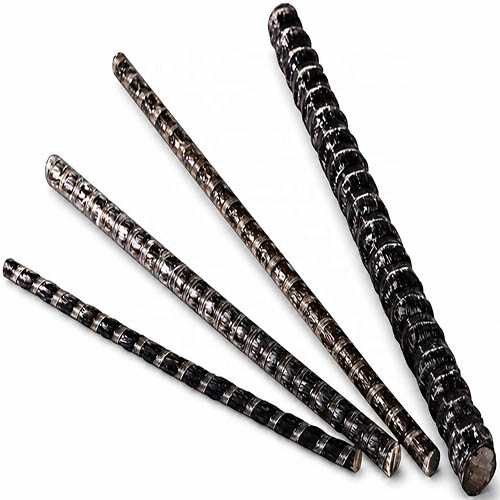

Glasfiberförstärkt polymer (GFRP) och basaltfiberförstärkt polymer (BFRP) använder olika förstärkningsfibrer i en polymermatris. Den bredare kategorin FRP-armering omfattar produkter med båda fibertyperna, men det bekräftar inte att varje nätkonfiguration finns i båda materialen.
För det aktuella nätet ska angiven fibertyp och materialsystem bekräftas innan produktegenskaper används i konstruktionsdimensioneringen. Data för en annan fibertyp, ett annat hartssystem eller en annan FRP-produktform ska inte överföras till det valda nätet utan belägg för den konfigurationen.
Konstruktionsdimensionering och jämförelse med stålnät
FRP-armering uppvisar inte samma duktila flytbeteende som konventionell stålarmering. Skillnader i styvhet, deformation, vidhäftning och konstruktiv respons behöver därför beaktas med en dimensioneringsmetod som är lämplig för den valda FRP-armeringen.
Liknande masköppningar, elementdimensioner eller yttermått visar inte konstruktiv likvärdighet mellan FRP-nät och stålnät. Ett föreslaget byte måste bedömas mot den nödvändiga konstruktiva funktionen, dimensionerande laster, brukskrav, dokumenterade produktegenskaper och tillämpliga dimensioneringsregler. Enbart geometrin motiverar inte ett direkt utbyte ett-till-ett.
Installationsdetaljer ska fastställas under projektets dimensionering. Beroende på projektet kan de omfatta armeringens läge, betongtäckskikt, överlapp, förankring, anslutningar till annan armering och samordning med gjutordningen. De nödvändiga detaljerna beror på projektutformningen och det valda nätets konfiguration.
Vanliga frågor
Är FRP-armeringsnät samma produkt som FRP-galler?
Nej. FRP-armeringsnät är avsett att ingå i ett armeringsarrangemang för betong. FRP-galler bildar gång-, arbets- eller åtkomstytor. Funktionerna och urvalskriterierna skiljer sig.
Finns både GFRP- och BFRP-versioner för varje nätkonfiguration?
Det ska inte förutsättas. Den bredare kategorin FRP-armering omfattar GFRP- och BFRP-produkter, men fibertypen och tillgängligheten för en viss nätkonfiguration måste bekräftas för det konkreta behovet.
Produktförfrågan
Vid en förfrågan eller offertbegäran anges avsedd användning, önskad masköppning och avstånd, armeringselementens dimensioner, yttermått, specificerad fibertyp när relevant, konstruktionskrav, exponeringsförhållanden, mängd och leveransdestination. Projektritningar eller specifikationer kan hjälpa till att definiera önskad konfiguration och vilka produktegenskaper som behöver kontrolleras.
