Стеклопластиковый уголок

Обзор стеклопластикового уголка

Что такое стеклопластиковый L-образный уголок?

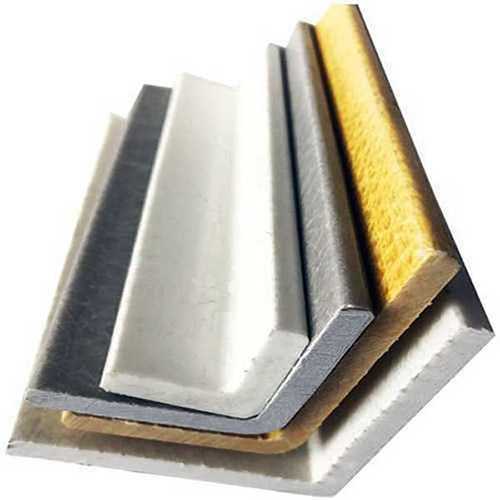

Стеклопластиковый L-образный уголок — это конструкционный FRP-профиль, изготовленный методом пултрузии и имеющий две перпендикулярные полки, образующие L-образное сечение. Он может использоваться как элемент каркаса, кромочный профиль, угловое усиление или опорный элемент в промышленных, коммерческих, строительных и морских конструкциях, где требуется неметаллический конструкционный профиль.

Стеклопластиковые угловые профили изготавливаются из стекловолоконного армирования в матрице из термореактивной смолы. L-образное сечение формируется непрерывно в процессе пултрузии, а размеры выбираются с учетом требуемого сечения и условий проекта.

Основные характеристики продукта

• Материал: Стекловолоконное армирование с матрицей из термореактивной смолы
• Процесс производства: Пултрузия с непрерывным формированием L-образного профиля через нагреваемую фильеру
• Сечение: L-образное с двумя перпендикулярными полками, с равнополочными или неравнополочными вариантами
• Размеры: Размеры полок, толщина стенки и длина определяются по проекту
• Система смолы: Выбирается с учетом условий эксплуатации и требований проекта
• Электрические свойства: FRP, как правило, является непроводящим; фактические свойства зависят от состава материала и состояния поверхности

Материал и конструкция

Профиль изготавливается методом пултрузии. Непрерывное стекловолоконное армирование объединяется с матрицей из термореактивной смолы и протягивается через нагреваемую фильеру для формирования L-образного сечения. Армирование формирует структуру композита, а полимерная матрица связывает волокна и формирует готовый профиль.

Система смолы может подбираться с учетом условий эксплуатации и требований проекта. Доступные системы смол зависят от конфигурации; при выборе учитываются, в частности, химическое воздействие, температура и требования к огнестойкости.

Геометрия профиля определяется требуемыми размерами полок, толщиной стенки, длиной и конструктивной схемой. В зависимости от монтажа и узлов соединения могут применяться равнополочные и неравнополочные варианты.

При необходимости резки или сверления на объекте обработанная кромка открывает внутреннее армирование. Открытые участки следует герметизировать совместимой смолой в рамках монтажной процедуры.

Применение

Стеклопластиковые уголки широко применяются там, где для каркаса, кромки, усиления угла или опоры требуется неметаллический конструкционный профиль. Типичные области применения включают:

• Строительные каркасы и усиление углов
• Рамы промышленного оборудования и опорные конструкции
• Морские и прибрежные конструкции
• Химические производства и зоны очистки сточных вод
• Тепличные и сельскохозяйственные конструкции
• Обрамление и опоры для композитных панелей и других конструкционных элементов

Пригодность конкретного применения зависит от геометрии профиля, способа соединения, пролета, ожидаемых нагрузок, условий окружающей среды и выбранной системы смолы.

Несущая способность

Несущая способность зависит от конкретной конфигурации. К основным параметрам относятся:

• Размеры полок и толщина стенки
• Пролет и условия опирания
• Ориентация профиля и направление нагрузки
• Содержание волокна и схема армирования
• Система смолы и рабочая температура
• Соединения и крепеж

В конструкционных применениях выбранный профиль следует оценивать совместно с пролетом, опорами, соединениями, нагрузками и условиями эксплуатации, а не только по его геометрическим размерам.

Критерии выбора

При выборе стеклопластикового L-образного уголка инженеры обычно рассматривают следующие параметры:

• Размеры полок: Равнополочная или неравнополочная геометрия в зависимости от требуемого сечения и схемы соединения.
• Толщина стенки: Определяется с учетом конструкционных требований, пролета, нагрузок и соединений.
• Система смолы: Рассматривается с учетом химического воздействия, температуры и условий эксплуатации.
• Соединения: Болтовые, клеевые и другие соединения влияют на конструктивную схему и должны рассматриваться вместе с профилем.
• Воздействие среды: Влага, УФ-излучение, химические вещества и рабочая температура могут влиять на выбор материала и обработки поверхности.
• Длина и обращение: Требуемую длину следует учитывать вместе с транспортировкой, погрузкой, резкой и монтажом.

Предоставление размеров профиля, пролета, опирания, нагрузок, соединений и условий эксплуатации позволяет точнее определить требуемую конфигурацию.

Технические характеристики

В таблице приведены основные параметры конфигурации стеклопластиковых L-образных уголков. Конкретные размеры и характеристики зависят от выбранного профиля и требований проекта.

Часто задаваемые вопросы

Для чего применяются стеклопластиковые уголки?

Стеклопластиковые уголки применяются для каркасов, обрамления кромок, усиления углов, опор оборудования и других задач, где требуется неметаллический L-образный профиль. Типичные сферы — строительство, промышленные объекты, морские конструкции, водоочистка и сельскохозяйственные сооружения.

Из каких материалов изготавливаются стеклопластиковые уголки?

Профиль состоит из непрерывного стекловолоконного армирования и матрицы из термореактивной смолы. Система смолы выбирается с учетом условий эксплуатации и требований проекта.

Можно ли заказать стеклопластиковые уголки нестандартного размера?

Размеры полок, толщина стенки, длина, система смолы и цвет могут определяться по проекту с учетом производственной возможности. Возможны равнополочные и неравнополочные конфигурации.

От чего зависит несущая способность FRP-уголка?

Она зависит от геометрии профиля, толщины стенки, пролета, условий опирания, направления нагрузки, соединений, схемы армирования, системы смолы и условий эксплуатации.

Можно ли резать или сверлить стеклопластиковые уголки на объекте?

Да. Резка и сверление могут применяться при монтаже и изготовлении. Обработанные кромки, на которых становится видимым внутреннее армирование, следует герметизировать совместимой смолой.

Можно ли использовать стеклопластиковые уголки вместо металлических?

FRP- и металлические профили имеют различные свойства материала и конструкционное поведение. Выбор следует выполнять с учетом сечения, нагрузок, пролета, соединений, электрических требований, условий среды и выбранной материальной системы.

Сопутствующие продукты и компоненты системы

Стеклопластиковые L-образные уголки могут быть частью более широкой системы конструкционных FRP-профилей. К сопутствующим изделиям относятся:

• FRP-профили двутаврового и швеллерного типа для каркасов
• FRP-решетки и настилы для проходов и рабочих площадок
• Кронштейны, уголки и крепеж для соединения профилей

Выбор связанных профилей зависит от конструктивной схемы и требуемых соединений.

Технический запрос

Для оценки конкретной конфигурации укажите основные проектные параметры требуемого стеклопластикового уголка:

• Размеры полок и толщина стенки
• Требуемая длина профиля
• Пролет и условия опирания
• Ожидаемые нагрузки и направление нагрузки
• Соединения и крепеж
• Химическое воздействие и рабочая температура
• УФ-воздействие и наружные условия
• Требования к огневым характеристикам, если применимо
• Требуемый цвет и количество

Эти данные служат основой для определения конфигурации профиля для предполагаемого применения.
