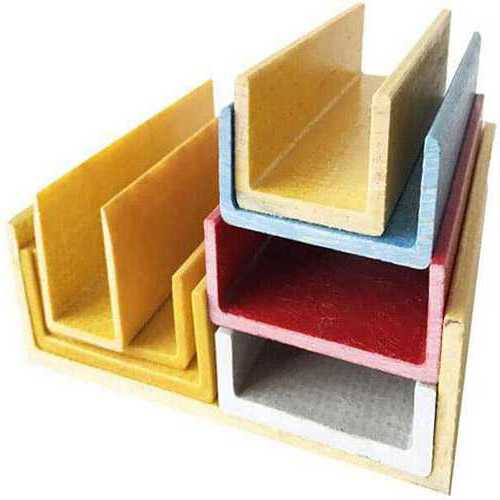

Стеклопластиковый C-профиль

Обзор стеклопластикового C-профиля

Что такое стеклопластиковый C-профиль?

Стеклопластиковый C-профиль — это пултрузионный конструкционный FRP-профиль с C-образным поперечным сечением. Он состоит из непрерывного стекловолоконного армирования и матрицы термореактивной смолы, например полиэфирной, винилэфирной или другой заданной системы. Профиль применяется для конструкционных каркасов, опорных элементов, конструкций оборудования и других задач, в которых свойства FRP имеют значение для проекта.

Связанные обозначения включают стеклопластиковый C-профиль, C-канал FRP, C-канал GRP, стеклопластиковый C-секцион, конструкционный FRP-канал и пултрузионный C-профиль.

Основные характеристики продукта

• Материал: стекловолоконное армирование с матрицей термореактивной смолы.
• Процесс изготовления: пултрузия с преимущественно продольной ориентацией волокон.
• Поперечное сечение: геометрия C-канала с заданными шириной, высотой и толщиной стенки.
• Варианты смол: полиэфирные, винилэфирные и другие системы смол могут выбираться в соответствии с требованиями проекта.
• Размеры профиля: геометрия сечения и длина определяются в соответствии с применением и производственными условиями.
• Конфигурация: механические свойства и поведение под нагрузкой зависят от геометрии профиля, системы материала и условий расчета.

Материал и конструкция

Стеклопластиковые C-профили изготавливаются методом пултрузии. Непрерывное стекловолоконное армирование объединяется с термореактивной системой смолы и протягивается через нагретую формующую фильеру, формируя требуемое C-образное сечение. Получаемый конструкционный FRP-профиль имеет преимущественно продольную ориентацию армирования.

Выбор смолы связан с химическим воздействием, рабочей температурой, требованиями по пожарным характеристикам и другими условиями проекта. Полиэфирные и винилэфирные системы являются распространенными вариантами матриц FRP; для специальных требований могут рассматриваться другие системы.

Резка или сверление на объекте может открыть стекловолокно на обработанных кромках. При необходимости защиты обработанных участков открытые зоны следует герметизировать совместимой системой смолы. Химическая стойкость при смешанных химических средах, циклических температурах или абразивном воздействии должна оцениваться с учетом фактических условий эксплуатации.

Типичные применения

Стеклопластиковые C-каналы широко используются в промышленных конструкциях и опорах, когда свойства FRP соответствуют условиям эксплуатации. Типичные отраслевые применения включают:

• Химические производства: конструкционные каркасы, опоры оборудования и вторичные несущие элементы.
• Морские и офшорные объекты: каркасные и опорные конструкции при воздействии влаги или солевой среды.
• Электротехнические и коммунальные установки: конструкционные опоры и каркасы оборудования, где электроизоляция является критерием выбора.
• Очистные сооружения: конструкционные и опорные компоненты в зонах воздействия влаги или химических веществ.
• Градирни и инфраструктура: элементы каркасов и опор при воздействии влаги и связанных с ней факторов среды.

Несущая способность

Работа стеклопластикового C-канала под нагрузкой определяется геометрией сечения, свойствами материала, длиной пролета, условиями опирания, схемой нагрузки, соединениями и применимыми расчетными критериями.

• Ширина, высота и толщина стенки профиля
• Длина пролета и условия опирания
• Содержание волокна и ориентация армирования
• Система смолы и рабочая температура
• Тип и распределение нагрузки, а также условия соединений
• Применимые критерии конструкционного расчета

Поэтому несущая способность и допустимый прогиб должны оцениваться для заданной конфигурации профиля, а не определяться только по форме канала.

Критерии выбора

При выборе стеклопластикового C-канала следует учитывать следующие инженерные параметры:

• Геометрия сечения: ширина, высота, толщина стенки и общие размеры влияют на конструкционное поведение.
• Нагрузка и пролет: нагрузки, длина пролета, условия опирания и допустимый прогиб следует рассматривать совместно.
• Система смолы: выбор смолы должен соответствовать химическому воздействию, температуре и другим требованиям среды.
• Пожарные характеристики: если они важны, до выбора материала следует определить требуемый метод испытаний или критерий проекта.
• Наружная эксплуатация: при длительном воздействии УФ следует учитывать состав смолы и защиту поверхности.
• Электрические требования: FRP может обеспечивать электроизоляцию, однако диэлектрические свойства зависят от состава, влажности, толщины и условий эксплуатации.
• Соединения: тип соединения, способ крепления, локальные условия опирания и усиления могут влиять на работу готовой конструкции.
• Полевые изменения: резка или сверление изменяют поверхность изготовленного профиля и могут потребовать совместимой защиты открытых волокон.

Технические характеристики

Часто задаваемые вопросы

Что такое стеклопластиковый C-канал?

Стеклопластиковый C-канал — это пултрузионный конструкционный FRP-профиль с C-образным сечением, изготовленный из стекловолоконного армирования и термореактивной смолы. Он используется для каркасов, опор, конструкций оборудования и связанных промышленных задач.

В чем разница между стеклопластиковым C-каналом и FRP C-каналом?

Оба термина обычно относятся к одному типу конструкционного композитного профиля, армированного стекловолокном. FRP обозначает армированный волокном пластик, а стеклопластик подчеркивает используемое стекловолоконное армирование.

Какие факторы определяют несущую способность FRP C-канала?

Нагрузка зависит от геометрии сечения, толщины стенки, пролета, условий опирания, схемы нагрузки, свойств материала, соединений и применимых расчетных критериев.

Какая система смолы используется для стеклопластикового C-канала?

Выбор смолы должен основываться на химической среде, рабочей температуре, требованиях к пожарным характеристикам и других условиях проекта. Полиэфирные и винилэфирные системы являются распространенными вариантами матрицы FRP; для специальных требований могут рассматриваться другие системы.

Можно ли резать или сверлить стеклопластиковые C-каналы на объекте?

Пултрузионные FRP C-каналы можно резать или сверлить для монтажа. При этом на срезанных кромках могут открываться стеклянные волокна; при необходимости защиты обработанной кромки следует применять совместимую защиту.

Подходят ли стеклопластиковые C-каналы для наружного применения?

Стеклопластиковые C-каналы часто рассматриваются для наружных конструкций и опор. При выборе конфигурации следует учитывать состав смолы, защиту поверхности, УФ-воздействие, температуру, влагу и другие условия среды.

В каких отраслях обычно используются FRP C-каналы?

FRP C-каналы широко применяются в химической промышленности, очистке сточных вод, морских и офшорных объектах, электротехнических и коммунальных системах, градирнях и инфраструктуре, когда свойства FRP соответствуют условиям проекта.

Связанные продукты и компоненты системы

Стеклопластиковые C-каналы могут входить в состав каркасов и опорных конструкций FRP вместе с другими пултрузионными конструкционными профилями, решетчатым настилом FRP, соединительными компонентами и связанными композитными сечениями. Соответствующие страницы продуктов отдельно описывают информацию по каждой сущности.

Инженерный запрос

Для проектной конфигурации следует предоставить основные расчетные параметры:

• Требуемые ширина, высота, толщина стенки и длина профиля
• Ожидаемые нагрузки и схема нагружения
• Длина пролета и условия опирания
• Химическое воздействие и рабочая температура
• Требования к смоле, пожарным характеристикам или электрическим свойствам, если применимо
• Условия соединения и монтажа
