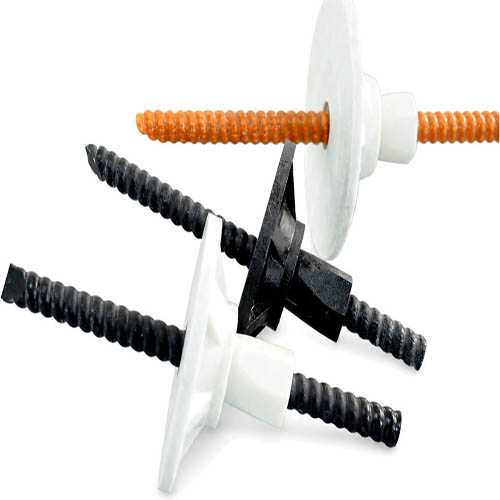

FRP-анкер для крепления горных пород
FRP-анкер для крепления горных пород
Анкер из армированного волокном полимера (FRP) — это композитный элемент, применяемый для крепления грунта и горных пород. Его могут предусматривать при строительстве тоннелей, подземных выработках, стабилизации откосов и других работах по креплению грунта. Выбор зависит от геологических условий, расчётной нагрузки, геометрии армирующего элемента, способа анкеровки и требований к монтажу. Обозначение FRP указывает на класс материалов, но само по себе не определяет тип волокна, систему смолы или несущую способность конкретного исполнения.
FRP-анкер — композитный армирующий элемент, включаемый в проектную систему крепления грунта или породы для обеспечения их стабилизации.
FRP обозначает класс волокноармированных полимерных композитов, а не единую рецептуру материала. По этому обозначению нельзя определить, используется ли стекловолокно, базальтовое или другое волокно; оно также не задаёт химический состав смолы или процесс производства.
Перед спецификацией необходимо проверить тип волокна и смолы, геометрию армирования, профиль поверхности, конструкцию торцов и способ производства по документации выбранного продукта. Эти сведения нельзя выводить только из обозначения FRP.
FRP-анкеры и связанные с ними анкерные элементы применяются в системах крепления, где предусмотрено полимерное армирование. К соответствующим условиям применения относятся:
При выборе необходимо совместно рассматривать армирующий элемент, анкеровку и передачу нагрузки. Следующие сведения помогают оценить конкретное исполнение на соответствие требованиям проекта.
| Параметр | Что необходимо проверить | Почему это важно |
|---|---|---|
| Геометрия анкера | Требуемая длина, номинальный диаметр или сечение, профиль поверхности, конструкция торцов и необходимые принадлежности. | Определяет рассматриваемое исполнение и его совместимость с запланированным бурением и монтажом. |
| Механические свойства | Подтверждённые показатели прочности, жёсткости и расчётной несущей способности для выбранного продукта и области испытаний. | Позволяет сопоставить армирование с требуемой нагрузкой. Значение, измеренное на образце материала, не является автоматически несущей способностью установленной системы «анкер–закрепление». |
| Анкеровка и передача нагрузки | Способ анкеровки, геометрия отверстия, длина заделки или анкеровки, требования к раствору или смоле, а при необходимости — данные по сцеплению или выдёргиванию. | Передача нагрузки может определять поведение системы; данные по растяжению армирующего элемента не описывают всю установленную систему. |
| Грунт и монтаж | Существенные характеристики породы или грунта, условия грунтовых вод, ограничения бурения и порядок монтажа. | Связывает предлагаемое исполнение с условиями площадки и методом строительства. |
| Эксплуатационное воздействие | Химический состав грунтовых вод, химические воздействия и температура, если они влияют на выбор материала. | Даёт контекст для оценки материала в предполагаемых условиях эксплуатации. |
Проверяйте выбранное исполнение по данным конкретного продукта и расчётной основе проекта. Нельзя указывать прочность, несущую способность анкеровки или иной показатель для продукта, если подтверждающие документы не охватывают этот продукт или исполнение и соответствующие условия.
FRP-анкер не следует считать прямой заменой стального анкера «один к одному» только на основании номинального диаметра. Сравнение должно учитывать подтверждённые механические свойства, жёсткость, поведение анкеровки и сцепления, соединения, требования к монтажу и критерии проектирования. Выбор зависит от функции крепления и данных по конкретным сравниваемым исполнениям.
Для подготовки сопоставимого коммерческого предложения опишите требуемую конфигурацию и состав поставки. Полезно указать:
При сравнении предложений проверьте сопоставимость объёмов поставки, в том числе материалов для анкеровки и принадлежностей, если применимо. В предложении должны быть указаны поставляемое исполнение, комплектующие, условия доставки и коммерческие условия.
Оценка несущей способности зависит от подтверждённых механических свойств выбранного армирующего элемента, системы анкеровки и передачи нагрузки, соответствующих характеристик сцепления или выдёргивания, условий грунта и проектной нагрузки. Одного значения прочности материала недостаточно для определения несущей способности установленной системы крепления.
Прямую замену один к одному предполагать не следует. Необходимо сравнить механические свойства, жёсткость, работу анкеровки, соединения, монтажные требования и критерии проектирования конкретных вариантов.
Для обсуждения требований конкретного проекта свяжитесь с HotFRP и укажите применение, требуемую геометрию анкера, расчётную нагрузку, условия грунта, предполагаемый способ анкеровки, количество и требования к поставке. Конфигурацию продукта, подтверждающие данные и коммерческие условия необходимо уточнить для конкретного запроса.
Общие сведения о семействе продукции приведены на странице Системы крепления грунта FRP.
