Обзор панели настила из стеклопластика
Панели настила из стеклопластика, также известные как FRP-панели настила, стеклопластиковые панели настила и пултрузионные композитные панели, представляют собой конструкционные элементы настила из стекловолоконного армирования и термореактивной смоляной системы. Верхняя поверхность и опорные элементы формируются как единый профиль. Панели выпускаются с гладкой или противоскользящей зернистой поверхностью и соединяются с помощью кромочного соединения шип-паз. Типичные области применения включают пешеходные и велосипедные мосты, марины, платформы резервуаров, покрытия траншей, площадки градирен и настилы автомобильных прицепов. Несущая способность зависит от размеров панели, шага опор, условий движения и требований к монтажу.
Что такое панель настила из стеклопластика?
Панель настила из стеклопластика представляет собой пултрузионный элемент FRP-настила для промышленных сооружений, инфраструктуры и наружных конструкций. Панель изготавливается путем протягивания непрерывного стекловолоконного армирования через ванну с термореактивной смолой и нагретую фильеру, в результате чего формируется профиль с интегрированной верхней поверхностью и опорными элементами. Панели поставляются с длиной и шириной по проекту, с гладкой или противоскользящей поверхностью.
Продукт также может называться FRP-панелью настила, стеклопластиковой настильной панелью или композитной панелью настила.
Основные характеристики изделия
- Материал: стекловолоконное армирование с термореактивной смоляной системой
- Производственный процесс: пултрузия; верхняя поверхность и опорные элементы интегрированы в профиль
- Варианты поверхности: гладкая или противоскользящая зернистая поверхность
- Соединение: кромочное соединение шип-паз
- Электрические и магнитные свойства: непроводящий и немагнитный материал

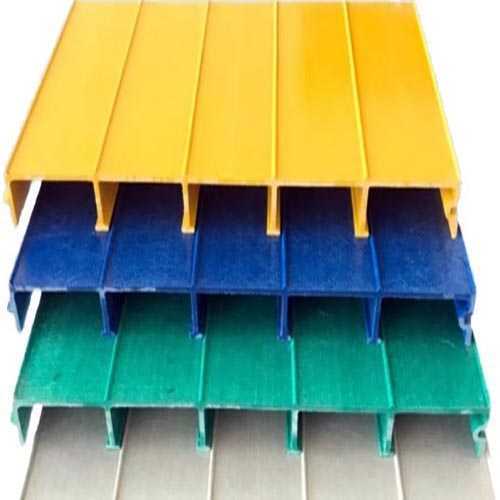

- Цвета: стандартные цвета; индивидуальные цвета могут быть доступны в зависимости от требований проекта и производственных возможностей
- Конструкция профиля: интегрированные поверхность настила и опорные элементы в пултрузионном профиле
Материал и конструкция
Панель настила изготавливается методом пултрузии. Непрерывное стекловолоконное армирование соединяется с термореактивной смоляной системой и протягивается через нагретую фильеру для формирования профиля панели. Верхняя поверхность и опорные элементы изготавливаются как единая интегрированная конструкция, а кромки панели имеют соединение шип-паз для сборки соседних панелей.

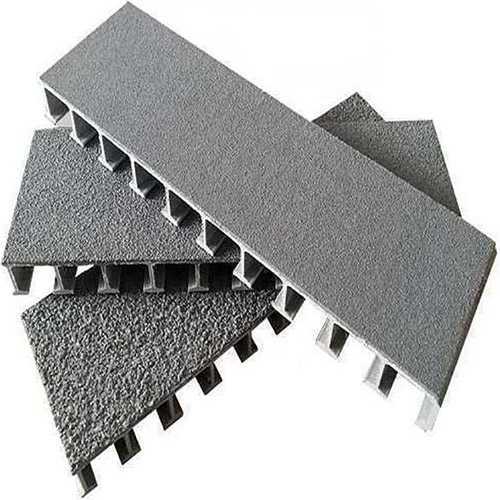

Доступны два варианта поверхности: гладкая и противоскользящая зернистая. Поверхность выбирается с учетом применения и условий монтажа.
При необходимости резки или сверления на объекте открытые стекловолокна на местах резки следует герметизировать совместимой смолой. Для проектов с воздействием смешанных химических сред или изменяющихся температур рабочие условия следует учитывать при выборе изделия и проектировании.

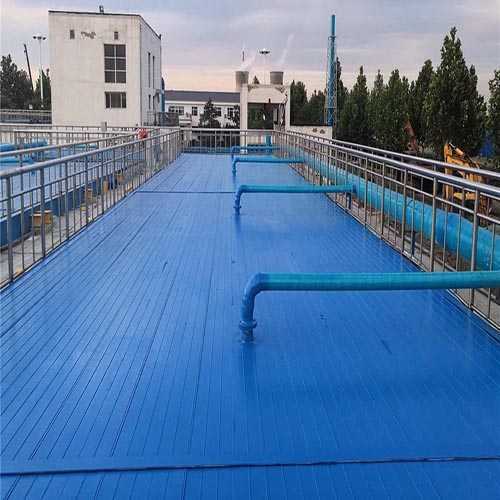

Типичные области применения
Панели настила из стеклопластика применяются в промышленных, инфраструктурных и наружных конструкциях, где требования проекта предусматривают FRP-настил. Типичные области применения включают:
- Пешеходные и велосипедные мосты
- Марины и прибрежные сооружения
- Платформы резервуаров и площадки доступа
- Покрытия траншей и кабельных каналов
- Настилы автомобильных прицепов
- Полы и платформы градирен
- Тротуары мостов и настилы для легкого движения
- Сельскохозяйственные конструкции и платформы для легких железнодорожных вагонов
Выбор панели зависит, в частности, от ожидаемой нагрузки, пролета между опорами, химического воздействия, условий движения и требований к монтажу.
Несущая способность
Несущая способность зависит от выбранной конфигурации панели и условий монтажа, включая:
- Ширину и толщину панели
- Пролет между опорами
- Тип смоляной системы и температурные условия
- Тип и частоту движения
- Условия опирания и способ крепления
Проектные требования по нагрузке и прогибу следует оценивать с учетом размеров панели, шага опор, ожидаемых нагрузок и условий монтажа.
Критерии выбора
При выборе панели настила из стеклопластика следует учитывать следующие параметры проекта:
- Требования по нагрузке: ширина, толщина панели и шаг опор должны соответствовать ожидаемой нагрузке и условиям движения.
- Поверхность: доступны гладкая и противоскользящая зернистая поверхности для различных условий применения.
- Смоляная система: система смолы может подбираться с учетом ожидаемого химического и окружающего воздействия.
- Цвет: доступны стандартные цвета; индивидуальные цвета зависят от требований проекта и производственных возможностей.
- Монтаж: соседние панели соединяются шип-пазом, а несущая конструкция и крепление должны соответствовать выбранному профилю.
- Обработка на объекте: резка или сверление может открыть стекловолокно; открытые кромки следует герметизировать совместимой смолой.
Технические характеристики
Типичные варианты конфигурации включают следующие параметры. Окончательные размеры и конфигурация определяются в соответствии с требованиями проекта.
- Материал: стекловолоконное армирование с термореактивной смоляной системой
- Процесс изготовления: пултрузия; верхняя поверхность и опорные элементы интегрированы
- Поверхность: гладкая или противоскользящая зернистая
- Соединение: кромочное соединение шип-паз
- Варианты ширины: обычно 305 мм, 416 мм, 500 мм и 725 мм; возможны индивидуальные размеры
- Варианты толщины: обычно 20 мм, 38 мм, 45 мм и 54 мм; возможны индивидуальные размеры
- Масса: зависит от ширины и толщины панели
- Цвета: стандартные цвета; индивидуальные цвета могут зависеть от смоляной системы и производственных возможностей
- Несущая способность: зависит от конфигурации, размеров панели, пролета и условий опирания
- Электрические свойства: непроводящий и немагнитный материал
Часто задаваемые вопросы
Что такое панель настила из стеклопластика?
Панель настила из стеклопластика — это пултрузионный элемент FRP-настила из стекловолоконного армирования и термореактивной смоляной системы. Верхняя поверхность и опорные элементы образуют единый профиль.
Как изготавливается противоскользящая поверхность?
Противоскользящая зернистая поверхность интегрируется в панель во время производства. Выбор поверхности зависит от области применения и требований к монтажу.
Можно ли резать панели настила из стеклопластика на объекте?
Резка на объекте возможна при необходимости. После резки открытые стекловолокна следует герметизировать совместимой смолой.
Как панели соединяются между собой?
Панели настила из стеклопластика имеют кромочное соединение шип-паз для сборки соседних панелей по поверхности настила.
Доступны ли нестандартные размеры и цвета?
Нестандартные размеры и цвета могут быть доступны в зависимости от требований проекта и производственных возможностей.
Являются ли панели настила из стеклопластика непроводящими и немагнитными?
FRP-панели настила являются непроводящими и немагнитными. При выборе конфигурации панели следует учитывать конкретные требования применения.
Связанные продукты и системные компоненты
Панели настила из стеклопластика могут использоваться как часть полной системы настила или перехода. Связанные компоненты могут включать:
- Опорные конструкции и балки из FRP для монтажа панелей
- Системы перил и ограждений для приподнятых переходов
- Крепежные элементы и соединительные аксессуары
Выбор связанных продуктов зависит от схемы настила, несущей конструкции, способа монтажа и требований проекта.
Технический запрос
Для выбора размеров и конфигурации под конкретный проект укажите следующие данные:
- Требуемые размеры панели: ширина, толщина и длина
- Шаг опор и ожидаемые нагрузки
- Химическое воздействие и диапазон температуры окружающей среды
- Требуемая поверхность: гладкая или противоскользящая
- Требуемый цвет
- Необходимое количество
