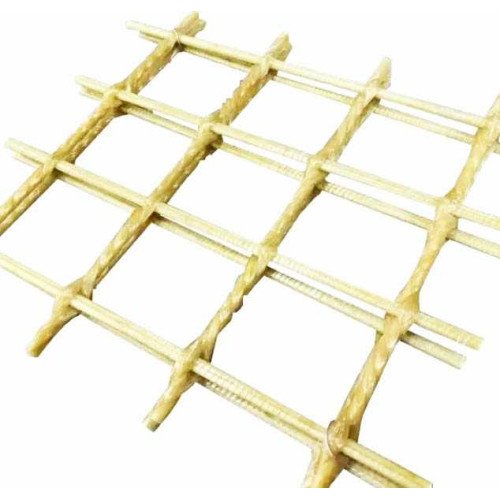

A malha de reforço FRP é uma grade de elementos de reforço em material compósito destinada a ser incorporada ao concreto como parte de um arranjo de armadura definido para o projeto. Sua função estrutural depende da configuração da malha, das propriedades documentadas do produto, dos requisitos de projeto e dos detalhes de instalação. A semelhança da geometria da grade, por si só, não demonstra equivalência estrutural com uma malha de aço nem comprova a adequação a uma estrutura específica.
Identificação do produto e configuração
A malha de reforço FRP é destinada ao reforço do concreto. Ela é diferente das grelhas FRP usadas para formar superfícies de circulação, trabalho ou acesso, assim como das telas de fibra de vidro utilizadas em revestimentos ou isolamento. Esses produtos podem ter aparência semelhante de grade, mas suas funções e critérios de seleção são diferentes.
Para definir a necessidade, especifique a abertura e o espaçamento da malha, as dimensões dos elementos de reforço, a construção da grade, a designação do material e as dimensões totais. A construção real e as configurações disponíveis precisam ser confirmadas para o produto solicitado; características ou opções de fornecimento de outro produto de reforço FRP não devem ser atribuídas automaticamente a esta malha.
Aplicações na construção em concreto
A malha de reforço FRP pode ser considerada para projetos de concreto nos quais seja especificado um sistema de reforço não metálico, inclusive quando a corrosão da armadura convencional de aço seja um fator de projeto. Essas condições ajudam a contextualizar a seleção do material, mas não demonstram que toda configuração de malha FRP seja adequada a determinado ambiente ou estrutura.
A adequação depende da função estrutural pretendida, das cargas de projeto, do sistema de concreto, das condições de exposição, das propriedades documentadas da malha selecionada e dos requisitos de instalação. A configuração proposta deve ser avaliada segundo os requisitos do projeto específico, e não escolhida apenas porque o reforço FRP é usado em ambientes semelhantes.
Geometria da malha e requisitos de configuração
As informações a seguir ajudam a definir a configuração solicitada e a identificar quais propriedades específicas do produto precisam ser verificadas.
Item de seleção
Informações a especificar
O que verificar
Abertura e espaçamento da malha
Abertura livre exigida e distância entre eixos nas duas direções.
Compatibilidade com os desenhos de armadura e os requisitos de lançamento do concreto.
Dimensões dos elementos de reforço
Diâmetro necessário ou dimensões da seção transversal dos elementos individuais.
Compatibilidade com as propriedades documentadas da configuração de malha proposta.
Construção da grade e interseções
Arranjo da grade solicitado e detalhes relevantes de ligações ou interseções.
Construção real e método de união da configuração em avaliação.
Designação do material
Tipo de fibra especificado e, quando pertinente, sistema de resina.
Composição do material documentada para a malha específica.
Dimensões totais e formato de fornecimento
Dimensões gerais exigidas e requisitos de manuseio ou entrega.
Disponibilidade das dimensões e do formato de fornecimento solicitados para essa configuração.
Propriedades mecânicas
Propriedades de tração, rigidez, aderência e outros valores exigidos pelo projeto estrutural.
Dados específicos do produto, métodos de ensaio aplicáveis e escopo das informações de suporte.
Exposição e condições de serviço
Umidade, cloretos, produtos químicos, temperatura e outras condições ambientais relevantes.
Se as informações disponíveis do produto abrangem as condições de exposição e serviço previstas.
Esta tabela reúne informações a definir na especificação. Ela não declara dimensões padrão, opções disponíveis, desempenho testado ou capacidade de fornecimento confirmada.
Seleção do material: GFRP e BFRP

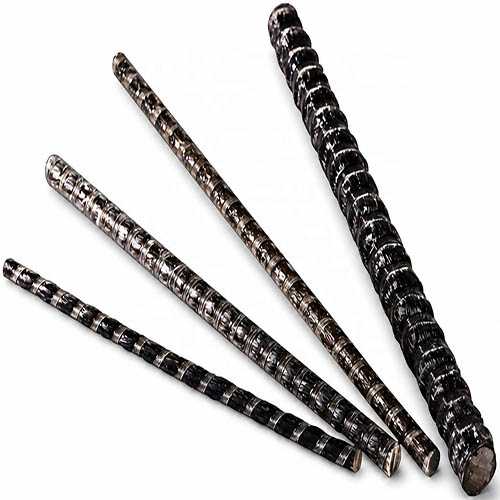

O polímero reforçado com fibra de vidro (GFRP) e o polímero reforçado com fibra de basalto (BFRP) utilizam fibras de reforço diferentes em uma matriz polimérica. A categoria mais ampla de reforços FRP inclui produtos com ambos os tipos de fibra, mas isso não confirma que toda configuração de malha esteja disponível nos dois materiais.
Para a malha considerada, confirme o tipo de fibra especificado e o sistema de material antes de usar propriedades do produto no projeto estrutural. Dados de outro tipo de fibra, sistema de resina ou formato de produto FRP não devem ser transferidos para a malha selecionada sem evidências que se refiram àquela configuração.
Projeto estrutural e comparação com malha de aço
O reforço FRP não apresenta o mesmo comportamento de escoamento dúctil do aço convencional para armaduras. Portanto, diferenças de rigidez, deformação, aderência e resposta estrutural devem ser consideradas por meio de uma abordagem de projeto adequada ao reforço FRP selecionado.
A semelhança entre aberturas da malha, dimensões dos elementos ou dimensões totais não estabelece equivalência estrutural entre uma malha FRP e uma malha de aço. Uma substituição proposta deve ser avaliada considerando a função estrutural necessária, as cargas de projeto, os requisitos de serviço, as propriedades documentadas do produto e as disposições de projeto aplicáveis. A geometria, isoladamente, não justifica uma substituição direta de um para um.
Os detalhes de instalação devem ser definidos durante o projeto. Dependendo da obra, podem incluir a posição da armadura, o cobrimento de concreto, as sobreposições, a ancoragem, as ligações com outras armaduras e a coordenação com a sequência de concretagem. Os detalhes necessários dependem do projeto e da configuração de malha selecionada.
Perguntas frequentes
A malha de reforço FRP é igual à grelha FRP?
Não. A malha de reforço FRP destina-se a integrar um arranjo de armadura de concreto. A grelha FRP forma superfícies de circulação, trabalho ou acesso. As funções e os critérios de seleção são diferentes.
Há versões GFRP e BFRP disponíveis para todas as configurações de malha?
Isso não deve ser presumido. A categoria mais ampla de reforço FRP inclui produtos GFRP e BFRP, mas o tipo de fibra e a disponibilidade de uma configuração específica de malha precisam ser confirmados para a necessidade em questão.
Solicitação do produto
Para solicitar informações ou uma cotação, informe a aplicação prevista, a abertura e o espaçamento necessários, as dimensões dos elementos de reforço, as dimensões totais, o tipo de fibra especificado quando aplicável, os requisitos estruturais pertinentes, as condições de exposição, a quantidade e o destino da entrega. Desenhos ou especificações do projeto podem ajudar a definir a configuração desejada e identificar as propriedades do produto que devem ser verificadas.
