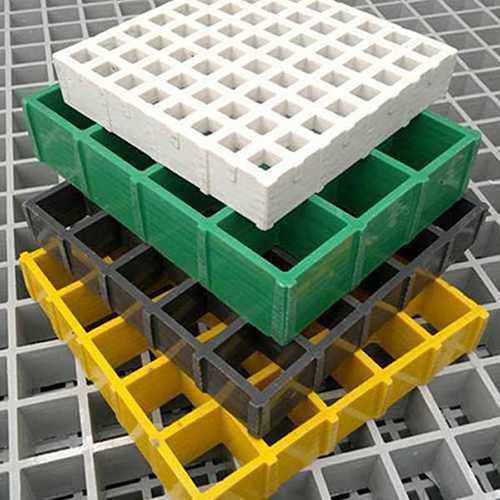

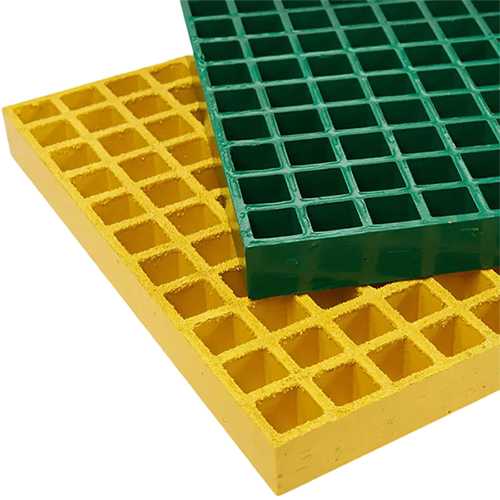

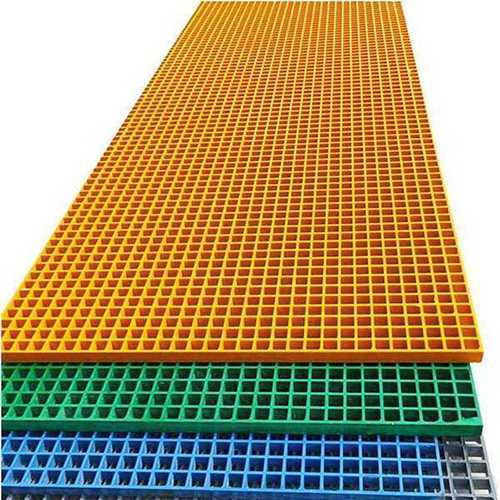

Visão geral da grelha moldada em PRFV de malha aberta
A grelha moldada em PRFV de malha aberta, também conhecida como grelha moldada em FRP ou grelha de fibra de vidro de malha aberta, é um painel integrado produzido com reforço contínuo de fibra de vidro e uma matriz de resina termoendurecível. É utilizada em passarelas, plataformas e áreas de acesso industriais quando a resistência à corrosão e os requisitos de manutenção são fatores importantes. A estrutura de malha aberta facilita a drenagem e a passagem de ar e luz.
O que é uma grelha moldada em PRFV de malha aberta?
A grelha moldada em PRFV de malha aberta é um painel de grade moldado em PRFV/FRP concebido para superfícies de circulação e trabalho em ambientes industriais. A estrutura de malha aberta permite a passagem de líquidos, ar e luz, enquanto o processo de moldagem forma um painel integrado sem uniões soldadas separadas. É normalmente selecionada para aplicações em que a resistência à corrosão, a não condutividade elétrica e o peso do material são considerações importantes de projeto.
Principais características do produto
- Material: polímero reforçado com fibra de vidro (PRFV / FRP)
- Processo de fabrico: construção moldada de uma só peça
- Configuração da malha: malha aberta com aberturas quadradas ou retangulares
- Opções de espessura do painel: 25 mm, 30 mm, 38 mm, 50 mm
- Opções de superfície: côncava, com acabamento granulado, lisa ou com placa de cobertura
Material e construção
A grelha moldada em PRFV de malha aberta é fabricada através de um processo de moldagem no qual mechas contínuas de fibra de vidro são impregnadas com um sistema de resina termoendurecível e formadas num painel de grade integrado. O processo de moldagem cria uma estrutura de uma só peça sem uniões soldadas separadas.
A estrutura de malha aberta permite a passagem de líquidos, ar e luz através do painel. As opções de resina incluem poliéster, viniléster e formulações retardadoras de chama. O sistema de resina selecionado influencia a resistência à corrosão, o desempenho ao fogo e a tolerância à temperatura do produto.
Aplicações típicas
As grelhas moldadas em PRFV são utilizadas em ambientes industriais quando a resistência à corrosão, a não condutividade elétrica e as considerações de manutenção influenciam a seleção do material. As áreas de aplicação comuns incluem instalações de processamento químico, estações de tratamento de águas residuais, plataformas offshore, centrais de produção de energia, instalações de alimentos e bebidas e estruturas marítimas.
A grelha de malha aberta é normalmente utilizada em passarelas elevadas, plataformas de inspeção, mezaninos e áreas de acesso a equipamentos, porque a estrutura aberta facilita a drenagem e permite a passagem de ar e luz pelo painel.
Considerações para a seleção
Ao selecionar uma grelha moldada em PRFV de malha aberta, os seguintes fatores influenciam normalmente a configuração e a adequação do produto:
- Espessura do painel e vão: a capacidade de carga depende da espessura do painel, do espaçamento entre apoios e do sistema de resina. Para requisitos de carga mais elevados, podem ser considerados painéis mais espessos ou vãos mais curtos.
- Tamanho da abertura da malha: as configurações disponíveis incluem 38×38 mm e 25×25 mm. Aberturas menores podem ser preferidas quando são manuseadas ferramentas ou objetos pequenos.
- Tipo de resina: a seleção da resina influencia a resistência à corrosão, o desempenho ao fogo e a estabilidade aos UV. As opções incluem poliéster, viniléster e sistemas retardadores de chama sem halogéneos.
- Acabamento da superfície: superfícies com acabamento granulado acrescentam textura quando é necessária maior aderência. Também estão disponíveis acabamentos côncavos e lisos para facilitar a limpeza ou atender a requisitos específicos da superfície.
- Modificações em obra: os painéis podem ser cortados ou perfurados no local com ferramentas adequadas para FRP. Após o corte ou perfuração, as fibras de vidro expostas devem ser novamente seladas com uma camada superficial de resina compatível para tratar a área exposta da borda.
Especificações técnicas
| Propriedade | Opções / valores disponíveis |
|---|---|
| Material | Polímero reforçado com fibra de vidro (PRFV / FRP) |
| Processo de fabrico | Construção moldada de uma só peça |
| Configuração da malha | 38×38 mm, 25×25 mm, 50×50 mm |
| Espessura do painel | 25 mm, 30 mm, 38 mm, 50 mm |
| Opções de resina | Poliéster, viniléster, formulações retardadoras de chama |
| Opções de superfície | Côncava, granulada, lisa, placa de cobertura |
| Opções de cor | Amarelo, cinzento, verde; estão disponíveis cores personalizadas |
A capacidade de carga e o desempenho ao fogo reais dependem da configuração específica do painel, do sistema de resina, das condições de apoio e do ambiente de operação. Os dados específicos do projeto podem ser analisados quando forem fornecidas as informações de engenharia relevantes.
Perguntas frequentes
Como a grelha moldada em PRFV se compara com a grelha de aço?
A grelha moldada em PRFV tem um peso de material inferior ao da grelha de aço e não é eletricamente condutora. O PRFV é normalmente selecionado em ambientes onde a resistência à corrosão e os requisitos de manutenção tornam a grelha metálica menos adequada. A capacidade de carga depende da configuração do painel e da estrutura de apoio.
Esta grelha pode ser especificada para cargas mais elevadas?
A capacidade de carga depende da espessura do painel, do vão entre apoios e da configuração de resina e fibra selecionada. Para requisitos de carga mais elevados, podem ser considerados painéis mais espessos ou vãos de apoio mais curtos. Podem ser efetuados cálculos de carga específicos do projeto quando forem fornecidos os dados de engenharia.
O material é adequado para ambientes elétricos ou potencialmente explosivos?
O PRFV não é eletricamente condutor. Estão disponíveis formulações de resina retardadoras de chama para projetos com requisitos específicos de desempenho ao fogo. A adequação a atmosferas explosivas depende da classificação específica da aplicação e dos requisitos do projeto aplicáveis.
O material degrada-se com a exposição aos UV?
Estão disponíveis sistemas de resina estabilizados contra UV para exposição exterior prolongada. O tipo de resina selecionado influencia a retenção da cor a longo prazo e o estado da superfície sob a luz solar.
Os painéis podem ser cortados no local?
Sim, os painéis podem ser cortados com ferramentas adequadas para FRP. Após o corte, a borda selada na fábrica fica exposta, pelo que as fibras de vidro expostas devem ser novamente seladas com uma camada superficial de resina compatível para tratar a área exposta da borda.
Produtos e componentes de sistema relacionados
A grelha moldada em PRFV de malha aberta é normalmente instalada como parte de um sistema de piso ou plataforma. Os componentes relacionados comuns incluem:
- Vigas de apoio e estruturas FRP para montagem da grelha
- Corrimãos e sistemas de guarda-corpos para plataformas elevadas
- Ferragens de fixação, clipes de retenção e acessórios de ligação
Para produtos compatíveis e recomendações ao nível do sistema, contacte a nossa equipa técnica com os requisitos do projeto. Pode também consultar o nosso guia de seleção de grelhas FRP moldadas ou a visão geral dos sistemas de grelhas FRP para famílias de produtos relacionadas.
Consulta de engenharia
Para pedidos de dados técnicos, cálculos de carga ou desenhos específicos do projeto, envie os requisitos relevantes do projeto. As informações seguintes ajudam a determinar uma configuração de produto adequada:
- Dimensões do painel e espessura necessária
- Espaçamento entre apoios e cargas previstas
- Tipo de circulação (pedonal, carrinho ou veículo)
- Exposição química e faixa de temperatura ambiente
- Preferência de acabamento da superfície (granulado, côncavo ou liso)
- Requisitos de desempenho ao fogo, se aplicável
- Preferência de cor e quantidade necessária
