Opis

Profil H z włókna szklanego – informacje

Profil H z włókna szklanego, określany również jako profil H z FRP lub GRP, to pultrudowany profil konstrukcyjny o przekroju w kształcie litery H. Stosuje się go w ramach konstrukcyjnych, podporach i elementach nośnych w budownictwie, zastosowaniach morskich, przemyśle i infrastrukturze. Profil łączy ciągłe włókna szklane z termoutwardzalną osnową żywiczną, a jego właściwości konstrukcyjne zależą m.in. od geometrii profilu, układu włókien, systemu żywicy i warunków rozpiętości.

Czym jest profil H z włókna szklanego?

Profil H z włókna szklanego to pultrudowany element konstrukcyjny wykonany z tworzywa sztucznego wzmacnianego włóknem szklanym (FRP/GRP). Przekrój H stanowi geometrię konstrukcyjną przeznaczoną do pracy na zginanie i przenoszenie obciążeń. Profile te stosuje się w ramach, podporach i elementach nośnych, gdy wymagany jest kompozytowy profil konstrukcyjny wzmacniany włóknem szklanym.

Najważniejsze cechy produktu

Materiał: Ciągłe włókna szklane w termoutwardzalnej osnowie żywicznej
Proces produkcji: Pultruzja, podczas której ciągłe zbrojenie jest impregnowane żywicą i formowane w profil H za pomocą podgrzewanej matrycy
Przekrój: Geometria H do ram konstrukcyjnych i przenoszenia obciążeń
Konfiguracja: Wymiary profilu i system żywicy mogą być określane zgodnie z wymaganiami projektu
Właściwości elektryczne: FRP jest na ogół nieprzewodzący; właściwości elektryczne mogą się różnić w zależności od składu żywicy, dodatków i stanu powierzchni

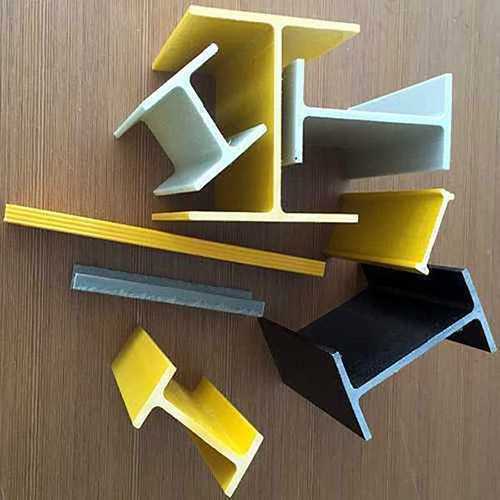

Pultrudowane profile konstrukcyjne z włókna szklanego o przekrojach H, I, ceownika i kątownika.

Materiał i konstrukcja

Profil H jest wytwarzany metodą pultruzji. Ciągłe włókna szklane są impregnowane żywicą, a następnie formowane w podgrzewanej matrycy do wymaganego przekroju H.

Dobór żywicy jest zależny od projektu. Systemy poliestrowe i winyloestrowe mogą być dobierane odpowiednio do przewidywanego środowiska i wymagań projektu. W przypadku wymagań dotyczących zachowania ogniowego można również uwzględnić formulacje opóźniające palenie.

Wysokość profilu, szerokość półek, grubość środnika i długość są określane zgodnie z wymaganiami konstrukcyjnymi i możliwościami produkcyjnymi. Dla odpowiednich projektów można również rozważyć przekroje niestandardowe.

W przypadku cięcia lub wiercenia profilu odsłonięte włókna wzmacniające powinny zostać zabezpieczone kompatybilnym systemem żywicznym. Przy doborze profilu i żywicy należy uwzględnić ekspozycję chemiczną, cykle temperaturowe i inne warunki środowiskowe.

Zastosowania

Pultrudowane profile H z FRP są stosowane jako elementy konstrukcyjne w aplikacjach wymagających profili kompozytowych. Typowe środowiska zastosowania obejmują:

Ramy konstrukcyjne i podpory w budownictwie
Konstrukcje morskie i przybrzeżne
Zakłady przetwórstwa chemicznego i oczyszczania ścieków
Ramy urządzeń przemysłowych i konstrukcje drugorzędne
Pomosty, platformy i konstrukcje wsporcze infrastruktury

Ostateczny dobór profilu i materiału zależy od obciążeń konstrukcyjnych, rozpiętości, warunków podparcia, środowiska, sposobu połączenia i innych wymagań projektu.

Nośność

Nośność profilu H z włókna szklanego zależy od jego konfiguracji. W ocenie konstrukcyjnej uwzględnia się m.in. wymiary przekroju, rozpiętość, warunki podparcia, charakterystykę zbrojenia, system żywicy, temperaturę pracy i szczegóły połączeń.

Wymiary przekroju i grubość ścianek
Długość rozpiętości i warunki podparcia
Orientacja włókien i udział zbrojenia
System żywicy i temperatura pracy
Rodzaj łączników i układ połączeń

Obliczenia obciążenia odnoszą się do konkretnego profilu, rozpiętości, układu podparcia i warunków obciążenia będących przedmiotem oceny.

Kryteria doboru

Przy doborze profilu H z włókna szklanego inżynierowie zazwyczaj uwzględniają:

Wymiary profilu: Wysokość przekroju, szerokość półek i grubość środnika dobiera się odpowiednio do rozpiętości, obciążenia i wymaganej wartości ugięcia.
System żywicy: Dobór żywicy wiąże się z ekspozycją chemiczną, temperaturą i określonymi wymaganiami dotyczącymi zachowania ogniowego.
Układ włókien: Orientacja i udział zbrojenia wpływają na właściwości mechaniczne profilu.
Połączenia: Połączenia śrubowe lub klejone wpływają na przenoszenie obciążeń i powinny być rozpatrywane jako część układu konstrukcyjnego.
Warunki środowiskowe: Wilgoć, promieniowanie UV, kontakt z substancjami chemicznymi i temperatura mogą wpływać na dobór materiału i ochrony powierzchni.

Właściwości mechaniczne i nośność zależą od wybranej konfiguracji profilu i warunków projektu.

Specyfikacja techniczna

Profile H z włókna szklanego są określane według przekroju, wymiarów, systemu żywicy i wymagań projektu. Dokładne wartości i konfiguracje zależą od wybranego profilu.

Parametr	Zakres / Opcje	Uwagi
Materiał	Tworzywo wzmacniane włóknem szklanym (FRP/GRP)	System żywicy dobierany do zastosowania
Proces produkcji	Pultruzja	Ciągłe zbrojenie jest formowane w profil H
Przekrój	Profil H	Wymiary określane zgodnie z projektem
Długość	Określana przez projekt	Zależna od wymagań produkcji, transportu i obsługi
Szerokość / wysokość	Określana przez projekt	Według wymagań konstrukcyjnych
Nośność	Zależna od konfiguracji	Zależna od wymiaru profilu, rozpiętości, podparcia, obciążeń i połączeń
System żywicy	Poliestrowy / Winyloestrowy / inne dostępne systemy	Dobór według projektu i środowiska
Zachowanie ogniowe	Zależne od konfiguracji	Formulacje opóźniające palenie mogą być uwzględnione, gdy są wymagane
Właściwości elektryczne	FRP na ogół nieprzewodzący	Zależne od formulacji i stanu powierzchni

W celu uzyskania informacji konstrukcyjnych dla projektu należy podać wymagane wymiary profilu, rozpiętość, warunki podparcia, obciążenia, środowisko oraz wymagania dotyczące żywicy.

Najczęściej zadawane pytania

Czym jest profil H z włókna szklanego?

To pultrudowany profil konstrukcyjny FRP/GRP o przekroju w kształcie litery H. Stosuje się go w ramach, podporach i powiązanych konstrukcjach.

Jakie materiały są stosowane do produkcji profili H?

Stosuje się ciągłe włókna szklane w termoutwardzalnej osnowie żywicznej. Systemy poliestrowe i winyloestrowe mogą być dobierane zgodnie z wymaganiami projektu i środowiska.

Czy wymiary profilu H można dostosować?

Wysokość, szerokość półek, grubość środnika i długość mogą być określone zgodnie z wymaganiami projektu i możliwościami produkcyjnymi. Dla wybranych zastosowań można również rozważyć przekroje niestandardowe.

Jakie czynniki wpływają na nośność profilu H?

Nośność zależy od geometrii profilu, rozpiętości, podparcia, obciążenia, zbrojenia, systemu żywicy, temperatury i szczegółów połączeń.

Czy profile H z włókna szklanego mogą być stosowane w środowiskach korozyjnych?

Profile konstrukcyjne FRP są stosowane w środowiskach przemysłowych, morskich, oczyszczaniu ścieków i innych zastosowaniach, w których ekspozycja korozyjna jest uwzględniana przy doborze materiału. System żywicy i warunki środowiskowe należy rozpatrywać łącznie.

Jakie informacje są potrzebne do doboru profilu H?

Przydatne są wymiary przekroju, rozpiętość, warunki podparcia, przewidywane obciążenia, wymagania dotyczące ugięcia, metoda połączenia, ekspozycja chemiczna, temperatura, promieniowanie UV oraz ewentualne wymagania dotyczące zachowania ogniowego.

Profile H z włókna szklanego mogą stanowić część większego systemu konstrukcyjnego FRP. Powiązane produkty mogą obejmować:

Profile I i ceowniki FRP do ram konstrukcyjnych
Krata i panele podłogowe FRP do platform i pomostów
Wsporniki FRP, elementy połączeniowe i systemy mocujące

Dobór produktów powiązanych zależy od konfiguracji konstrukcji i wymagań projektu.

Zapytanie techniczne

W przypadku informacji konstrukcyjnych dla projektu należy podać podstawowe warunki projektowe, aby można było ocenić odpowiednią konfigurację profilu H z włókna szklanego.
