Nierdzewne klipsy do krat pomostowych FRP — przegląd
Nierdzewne klipsy do krat pomostowych FRP to mechaniczne elementy mocujące stosowane w systemach krat z FRP lub GRP. Są również określane jako elementy mocujące do krat FRP, klipsy dociskowe lub zaciski do krat i występują między innymi w wersjach M, C i L. W zależności od konstrukcji klipsy służą do mocowania lub łączenia paneli kratowych w obrębie konstrukcji podporowej. Gatunki stali nierdzewnej, takie jak SS304 i SS316, umożliwiają dobór materiału odpowiednio do środowiska montażu i wymagań konstrukcji podpory.
Czym są nierdzewne klipsy do krat pomostowych FRP?
Nierdzewne klipsy do krat pomostowych FRP to mechaniczne elementy mocujące przeznaczone do montażu formowanych i pultrudowanych krat FRP. Wykorzystują mocowanie zaciskowe bez wiercenia ani spawania przez panel kraty. Konstrukcja klipsa i sposób mocowania są dobierane na podstawie rodzaju kraty, grubości panelu oraz konstrukcji podpory.
Najważniejsze cechy produktu
- Materiał: stal nierdzewna, w tym gatunki SS304 i SS316.
- Typy klipsów: klipsy M, C i L.
- Kompatybilność: formowane i pultrudowane kraty FRP.
- Funkcja: mechaniczne mocowanie kraty lub łączenie paneli, zależnie od konstrukcji klipsa.
- Montaż: mechaniczne mocowanie zaciskowe bez wiercenia ani spawania przez panel kraty.
Materiał i konstrukcja
Klipsy są wykonane ze stali nierdzewnej do zastosowań, w których wymagana jest odporność na wilgoć i środowiska korozyjne. SS304 i SS316 to powszechnie stosowane gatunki stali nierdzewnej do elementów mocujących, a ich dobór zależy od warunków montażu.
- SS304: jest często wybierana do ogólnych zastosowań przemysłowych i zewnętrznych przy umiarkowanym narażeniu korozyjnym.
- SS316: zapewnia wyższą odporność na korozję związaną z chlorkami niż SS304 i jest często wybierana do zastosowań morskich, nadbrzeżnych oraz innych miejsc narażonych na chlorki.
Geometria klipsa różni się zależnie od wykonania, aby dopasować go do różnych układów kraty i konstrukcji podpory. Zespół mocujący może obejmować korpus klipsa oraz powiązane elementy montażowe wymagane do instalacji.

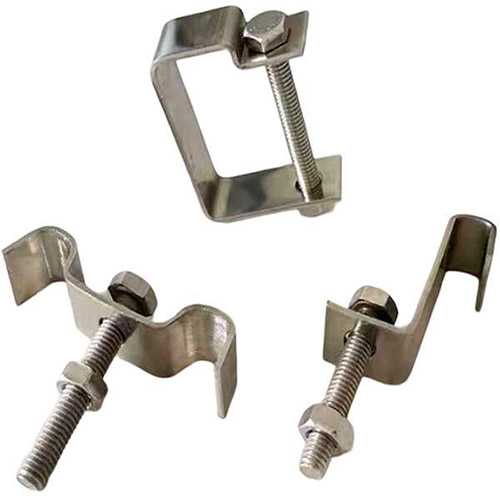

Typy klipsów do krat FRP
W zależności od sposobu montażu kraty FRP stosuje się różne wykonania klipsów:
- Klipsy M: mocowania zaciskowe stosowane w zastosowaniach związanych z podparciem kraty.
- Klipsy C: łączniki typu clip stosowane zgodnie z układem połączenia kraty.
- Klipsy L: kątowe klipsy mocujące służące do zabezpieczenia kraty w obrębie konstrukcji podpory.
Właściwy typ klipsa zależy od rodzaju kraty, grubości panelu, geometrii podpory i wymaganej konfiguracji mocowania.
Zastosowania
Nierdzewne klipsy do krat pomostowych FRP stosuje się w miejscach, gdzie montowane są formowane lub pultrudowane kraty FRP. Typowe obszary zastosowań obejmują:
- Zakłady przetwórstwa chemicznego
- Obiekty naftowe i gazowe
- Oczyszczalnie ścieków
- Obiekty wytwarzania energii
- Instalacje morskie i offshore
- Przemysłowe pomosty i platformy
- Stopnie schodów i obszary dostępu
Kryteria doboru
Przy doborze nierdzewnych klipsów do krat pomostowych FRP zwykle uwzględnia się:
- Rodzaj kraty — formowana lub pultrudowana
- Grubość panelu kraty
- Materiał i geometria konstrukcji podpory
- Warunki środowiskowe, w tym wilgoć, substancje chemiczne i chlorki
- Gatunek stali nierdzewnej, taki jak SS304 lub SS316
- Metodę mocowania i dostęp podczas montażu
- Liczbę i rozmieszczenie klipsów wymaganych do montażu kraty
Dobór klipsów powinien odpowiadać rzeczywistej konfiguracji kraty i konstrukcji podpory w danym projekcie.
Charakterystyka techniczna
| Cecha | Opis |
|---|---|
| Materiał | Stal nierdzewna, w tym SS304 i SS316 |
| Typy klipsów | M, C i L |
| Kompatybilne kraty | Formowane i pultrudowane kraty FRP |
| Metoda mocowania | Mechaniczne mocowanie zaciskowe |
| Zastosowanie montażowe | Mocowanie kraty lub łączenie paneli, zależnie od konstrukcji klipsa |
| Środowisko | Zastosowania wewnętrzne, zewnętrzne, przemysłowe, nadbrzeżne lub morskie zależnie od wybranego gatunku stali |
Najczęściej zadawane pytania
Czy nierdzewne klipsy do krat FRP nadają się do zastosowań zewnętrznych?
Tak. Klipsy ze stali nierdzewnej mogą być stosowane przy zewnętrznym montażu krat FRP. SS304 jest często stosowana w typowych warunkach zewnętrznych, natomiast SS316 jest częściej wybierana przy większym narażeniu na chlorki lub w środowisku morskim.
Czy montaż klipsów wymaga wiercenia w kracie FRP?
System mocowania za pomocą klipsów jest przeznaczony do mocowania kraty bez wiercenia ani spawania przez panel. Dokładny sposób montażu zależy od typu klipsa i konstrukcji podpory.
Jaka jest różnica między klipsami SS304 i SS316?
Oba gatunki są stalami nierdzewnymi stosowanymi do elementów mocujących. SS316 zapewnia wyższą odporność na korozję związaną z chlorkami niż SS304 i jest często wybierana do środowisk morskich, nadbrzeżnych i innych miejsc narażonych na chlorki.
Jaki typ klipsa wybrać do kraty FRP?
Wybór zależy od rodzaju kraty, grubości panelu, konstrukcji podpory oraz układu połączenia. Klipsy M, C i L odpowiadają różnym konfiguracjom montażowym.
Zapytanie techniczne
W przypadku doboru klipsów do konkretnego projektu warto podać poniższe informacje, aby lepiej dopasować sposób mocowania do rzeczywistej konfiguracji montażowej:
- Rodzaj kraty i grubość panelu
- Materiał i geometria konstrukcji podpory
- Warunki środowiskowe, w tym chemikalia, wilgoć lub chlorki
- Preferowany gatunek stali nierdzewnej, jeśli został określony
- Przybliżona ilość i zakres montażu
