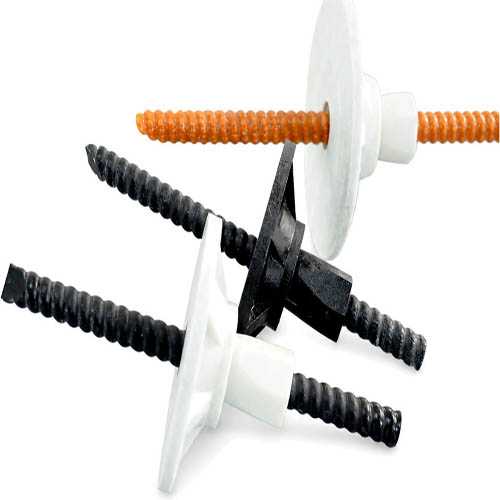

Kotwa skalna FRP
Kotwa skalna FRP
Kotwa skalna z polimeru wzmocnionego włóknami (FRP) to element kompozytowy stosowany do zabezpieczania gruntu i skał. Może być przewidziana do tuneli, wyrobisk podziemnych, stabilizacji skarp i powiązanych prac zabezpieczających. Dobór zależy od warunków gruntowo-skalnych, obciążeń projektowych, geometrii zbrojenia, sposobu zakotwienia i wymagań montażowych. FRP oznacza klasę materiałów; samo oznaczenie nie określa rodzaju włókna, układu żywicy ani nośności konkretnej konfiguracji.
Kotwa skalna FRP jest kompozytowym elementem zbrojeniowym włączanym do zaprojektowanego systemu zabezpieczenia gruntu lub skał w celu wspomagania ich stabilizacji.
FRP oznacza grupę kompozytów polimerowych wzmocnionych włóknami, a nie jedną uniwersalną recepturę. Samo oznaczenie nie wskazuje, czy zastosowano włókno szklane, bazaltowe czy inne, ani nie określa chemii żywicy lub procesu produkcji.
Przed specyfikacją należy sprawdzić w dokumentacji wybranego produktu rodzaj włókna i żywicy, geometrię zbrojenia, profil powierzchni, zakończenia i proces produkcji. Cech tych nie należy wywodzić wyłącznie z oznaczenia FRP.
Kotwy skalne FRP i powiązane elementy kotwiące stosuje się w systemach zabezpieczenia, w których przewidziano zbrojenie FRP. Odpowiednie konteksty zastosowania obejmują:
Dobór powinien uwzględniać łącznie element zbrojeniowy oraz sposób zakotwienia i przekazywania obciążeń. Poniższe informacje pomagają ocenić konkretną konfigurację pod kątem wymagań projektu.
| Element | Co należy potwierdzić | Dlaczego to ważne |
|---|---|---|
| Geometria kotwy | Wymagana długość, średnica nominalna lub przekrój, profil powierzchni, zakończenia i odpowiednie akcesoria. | Określa ocenianą konfigurację i jej zgodność z planowanym wierceniem oraz montażem. |
| Właściwości mechaniczne | Zweryfikowane dane dotyczące wytrzymałości, sztywności i nośności obliczeniowej dla wybranego produktu i zakresu badań. | Umożliwia ocenę zbrojenia względem wymaganych obciążeń. Wartość zmierzona na próbce materiału nie jest automatycznie nośnością zamontowanego układu kotwy i zakotwienia. |
| Zakotwienie i przekazywanie obciążeń | Sposób zakotwienia, geometria otworu, długość osadzenia lub zakotwienia, wymagania dotyczące zaczynu lub żywicy oraz, jeśli dotyczy, dane o przyczepności lub wyrywaniu. | Sposób przekazywania obciążeń może decydować o zachowaniu systemu; same dane rozciągania zbrojenia nie opisują całego zamontowanego układu. |
| Warunki gruntowe i montaż | Istotne właściwości skał lub gruntu, warunki wód gruntowych, ograniczenia wiercenia i procedura montażu. | Łączy proponowaną konfigurację z warunkami na miejscu i metodą wykonania. |
| Warunki eksploatacji | Skład chemiczny wód gruntowych, oddziaływanie chemiczne i temperatura, jeśli wpływają na dobór materiału. | Dostarcza kontekstu do oceny materiału w przewidywanych warunkach użytkowania. |
Wybraną konfigurację należy zweryfikować na podstawie danych dotyczących konkretnego produktu i założeń projektowych. Nie należy przypisywać produktowi wytrzymałości, nośności zakotwienia ani parametrów użytkowych, jeśli dowody nie obejmują tego produktu lub konfiguracji oraz odpowiednich warunków.
Kotwy skalnej FRP nie należy uznawać za bezpośredni zamiennik stalowej w stosunku jeden do jednego wyłącznie na podstawie średnicy nominalnej. Porównanie powinno uwzględniać zweryfikowane właściwości mechaniczne, sztywność, zachowanie zakotwienia i przyczepności, połączenia, wymagania montażowe i kryteria projektowe. Wybór zależy od funkcji zabezpieczenia i danych dostępnych dla konkretnych porównywanych konfiguracji.
Aby uzyskać miarodajną ofertę, należy opisać wymaganą konfigurację i zakres dostawy. Przydatne informacje mogą obejmować:
Porównując oferty, należy sprawdzić, czy zakresy dostaw są porównywalne, w tym czy obejmują materiały kotwiące i akcesoria, jeśli są wymagane. Oferta powinna wskazywać dostarczaną konfigurację, uwzględnione elementy, zakres dostawy i obowiązujące warunki handlowe.
Ocena nośności zależy od zweryfikowanych właściwości mechanicznych wybranego zbrojenia, systemu zakotwienia i przekazywania obciążeń, odpowiedniego zachowania przyczepności lub wyrywania, warunków gruntowych i obciążeń projektowych. Sama wartość wytrzymałości materiału nie określa nośności zamontowanego systemu zabezpieczenia.
Nie należy zakładać bezpośredniej zamiany jeden do jednego. Dla konkretnych wariantów trzeba porównać właściwości mechaniczne, sztywność, zachowanie zakotwienia, połączenia, wymagania montażowe i kryteria projektowe.
Aby omówić wymagania konkretnego projektu, skontaktuj się z HotFRP i podaj zastosowanie, wymaganą geometrię kotwy, obciążenia projektowe, warunki gruntowe, planowany sposób zakotwienia, ilość oraz wymagania dotyczące dostawy. Konfigurację produktu, dane potwierdzające i warunki handlowe należy ustalić dla konkretnego zapytania.
Szersze informacje o tej grupie produktów znajdują się na stronie Systemy zabezpieczenia gruntu FRP.
