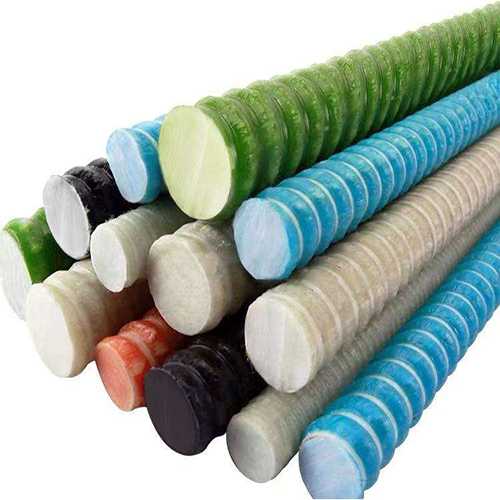

Pręty zbrojeniowe FRP, nazywane również prętami GFRP lub prętami z włókna szklanego, to niemetaliczne pręty stosowane do zbrojenia betonu. Łączą ciągłe włókna szklane z matrycą żywicy termoutwardzalnej. Często wytwarza się je metodą pultruzji, a żebra lub piaskowana powierzchnia mogą być stosowane w celu uzyskania przyczepności do betonu. Właściwości i przydatność zależą od geometrii pręta, materiałów kompozytowych, profilu powierzchni i wymagań projektu.
Czym jest pręt zbrojeniowy GFRP?
W tej kategorii produktowej pręty GFRP oznaczają pręty z polimeru wzmocnionego włóknem szklanym przeznaczone do zastosowań w betonie.
Najważniejsze informacje o produkcie
Materiał: Ciągłe włókna szklane osadzone w matrycy żywicy termoutwardzalnej.
Proces produkcji: Pultruzja jest często stosowana do wytwarzania ciągłych prętów kompozytowych, w których włókna są ułożone głównie wzdłuż pręta.
Powierzchnia: Żebrowana lub piaskowana powierzchnia może wspomagać przyczepność do betonu; dostępne wykończenie należy potwierdzić dla wybranego produktu.
Funkcja produktu: Niemetaliczne zbrojenie konstrukcji betonowych.
Materiał i produkcja
W typowym procesie pultruzji ciągłe pasma włókna szklanego są nasycane żywicą i przeciągane przez matrycę formującą, gdzie kompozyt uzyskuje kształt, a żywica ulega utwardzeniu. Włókna są ułożone głównie wzdłuż osi pręta i zapewniają podstawowe wzmocnienie w tym kierunku.
Matryca żywiczna łączy włókna w pręt kompozytowy. Profil powierzchni lub wykończenie piaskowane mogą poprawiać mechaniczną współpracę z otaczającym betonem. Przy ocenie konkretnej konfiguracji należy łącznie uwzględnić system żywicy, układ włókien, geometrię pręta i obróbkę powierzchni.
Zastosowania
Inżynierowie mogą rozważać pręty GFRP w konstrukcjach betonowych, w których wymagane jest zbrojenie niemetaliczne lub korozja zbrojenia metalowego stanowi istotny czynnik projektowy. Potencjalne zastosowania obejmują:
Morskie i nadbrzeżne konstrukcje betonowe, w tym falochrony, pomosty i płyty mostowe.
Zakłady uzdatniania wody i oczyszczania ścieków.
Zakłady procesów chemicznych i konstrukcje retencyjne.
Elektrownie i stacje elektroenergetyczne, w których zbrojenie niemetaliczne może być istotne.
Infrastruktura transportowa narażona na sole odladzające.
Konstrukcje podziemne i obudowy tuneli.
Przydatność do danego zastosowania należy ocenić na podstawie rzeczywistych warunków oddziaływania środowiska, projektu konstrukcji i właściwości wybranej konfiguracji pręta.
Kryteria doboru
Dobór prętów GFRP powinien wynikać z projektu oraz właściwości konkretnej konfiguracji produktu. Istotne czynniki obejmują:
Średnica pręta i właściwości wytrzymałościowe na rozciąganie wymagane w projekcie konstrukcji.
Moduł sprężystości i wymagania dotyczące sztywności elementu betonowego.
System żywicy oraz przewidywane oddziaływanie wilgoci, substancji chemicznych i temperatury.
Profil powierzchni i wymagania dotyczące przyczepności między prętem a betonem.
Otulina betonowa, długość zakotwienia, układ zbrojenia i warunki montażu zgodnie z przyjętą metodą projektową.
Obciążenia długotrwałe lub cykliczne oraz inne warunki eksploatacji specyficzne dla projektu.
Pręty GFRP nie zachowują się identycznie jak zbrojenie stalowe. Należy je określać w ramach odpowiedniego procesu projektowania konstrukcji, a nie traktować jako automatycznego zamiennika jeden do jednego.
Charakterystyka techniczna
Poniższa tabela podsumowuje ogólne właściwości prętów z polimeru wzmocnionego włóknem szklanym. Nie zastępuje danych technicznych dotyczących konkretnej konfiguracji produktu.
Charakterystyka techniczna — Pręt zbrojeniowy GFRP do betonu
Cecha
Opis
Rodzaj materiału
Polimer wzmocniony włóknem szklanym (GFRP).
Wzmocnienie
Ciągłe włókna szklane ułożone głównie wzdłuż pręta.
Matryca żywiczna
Żywica polimerowa termoutwardzalna; konkretny system żywicy zależy od konfiguracji produktu.
Proces produkcji
Pultruzja jest powszechnie stosowaną metodą wytwarzania ciągłych prętów kompozytowych.
Powierzchnia
Można stosować wykończenie żebrowane lub piaskowane; należy potwierdzić wykończenie wybranego produktu.
Średnica pręta
Określić zgodnie z dostępnym asortymentem i wymaganiami projektu konstrukcji.
Właściwości na rozciąganie
Zależą od systemu włókien i żywicy, geometrii pręta oraz konfiguracji produktu. Do obliczeń należy stosować dane dotyczące właściwego produktu.
Moduł sprężystości
Zależy od systemu kompozytowego i układu włókien; do obliczeń konstrukcyjnych należy używać zweryfikowanych wartości.
Właściwości elektryczne i magnetyczne
GFRP jest materiałem niemetalicznym. Przydatność w obiektach wrażliwych elektrycznie lub magnetycznie należy sprawdzić w odniesieniu do wymagań projektu i informacji o produkcie.
Najczęściej zadawane pytania
Czy pręty GFRP mogą zastąpić zbrojenie stalowe?
Pręty GFRP są jedną z opcji zbrojenia betonu, ale ich sztywność, zachowanie przy rozciąganiu, przyczepność i zasady projektowania różnią się od stali. Układ zbrojenia i projekt elementu należy sprawdzić dla wybranego produktu, nie zakładając bezpośredniej zamiany jeden do jednego.
Czy pręty GFRP wiążą się z betonem?
Przyczepność zależy od profilu i geometrii pręta, właściwości betonu oraz warunków montażu. Powierzchnie żebrowane lub piaskowane mogą wspomagać przyczepność. W projekcie należy korzystać z odpowiednich informacji dotyczących wybranego pręta i zastosowania.
Czy pręty GFRP można rozważać w środowiskach wrażliwych elektrycznie lub magnetycznie?
GFRP jest niemetaliczny i nie wykazuje takich samych właściwości elektrycznych i magnetycznych jak zbrojenie stalowe. W obiektach wrażliwych należy potwierdzić, że wybrany produkt i projekt konstrukcji spełniają wymagania projektu.
Czy pręty GFRP można ciąć na budowie?
Wymagania dotyczące cięcia zależą od produktu i instrukcji montażu. Należy stosować odpowiednie narzędzia, kontrolę zapylenia i środki ochrony indywidualnej, ponieważ cięcie prętów kompozytowych może wytwarzać pył zawierający cząstki włókien i żywicy. Należy przestrzegać instrukcji dostawcy dla wybranego produktu.
Czy pręty GFRP rdzewieją?
GFRP jest niemetaliczny i nie rdzewieje tak jak stal. Długotrwałe właściwości nadal zależą od systemu kompozytowego, warunków oddziaływania środowiska, projektu konstrukcji i montażu.
Zapytanie techniczne
Aby ocenić pręty GFRP dla danego projektu, prosimy podać wymagania wpływające na wybór produktu:
Wymagana średnica i długość pręta.
Wymagania konstrukcyjne dotyczące rozciągania i sztywności lub odpowiednia specyfikacja projektowa.
Otulina betonowa, układ zbrojenia i wymagania dotyczące zakotwienia.
Przewidywane warunki oddziaływania, w tym wilgotność, substancje chemiczne i temperatura.
Szacowana ilość i wymagany termin dostawy.
Opcje produktu i informacje techniczne należy potwierdzić w odniesieniu do konkretnych wymagań projektu oraz właściwej dokumentacji produktu.
