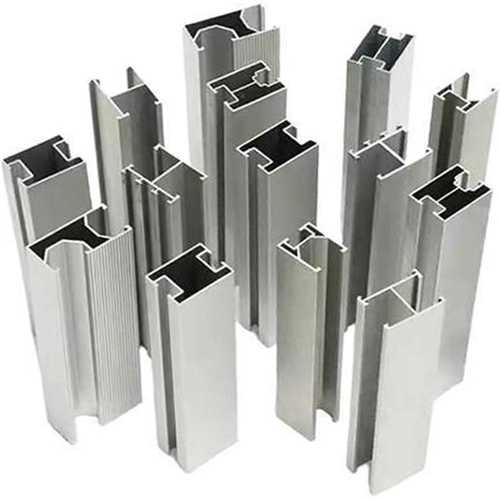

Aluminiowe belki podporowe do krat FRP

Charakterystyka aluminiowych belek podporowych do krat FRP

Aluminiowe belki podporowe do krat FRP, określane również jako aluminiowe belki wsporcze do krat FRP, aluminiowe elementy konstrukcyjne do paneli krat z włókna szklanego lub aluminiowe profile podporowe krat, są konstrukcyjnymi elementami wsporczymi montowanymi pod kratami FRP w przemysłowych pomostach, platformach dostępowych i innych konstrukcjach podwyższonych. Zapewniają pośrednie podparcie paneli kratowych, a profil belki, przekrój, rozpiętość, rozstaw i szczegóły połączeń są określane na podstawie obciążeń projektowych, warunków podparcia i środowiska pracy.

Czym jest aluminiowa belka podporowa do krat FRP?

Aluminiowa belka podporowa do krat FRP jest aluminiowym elementem konstrukcyjnym umieszczonym pomiędzy panelem kraty FRP a konstrukcją wsporczą. Zapewnia pośrednie podparcie kraty i przekazuje przyłożone obciążenia na konstrukcję nośną. Wymagana konfiguracja belki zależy od układu kraty, rozpiętości, obciążeń projektowych, warunków połączenia oraz kryteriów projektowych mających zastosowanie do danego projektu.

Najważniejsze informacje o produkcie

• Materiał podstawowy: stop aluminium
• Główna funkcja: podparcie konstrukcyjne paneli krat FRP
• Podstawa projektowa: wymiary i przekrój belki są określane zgodnie ze specyficznymi wymaganiami konstrukcyjnymi projektu
• Kompatybilność: stosowane z kratami FRP formowanymi lub pultrudowanymi
• Opcje profili: dwuteownik, ceownik, profil zamknięty prostokątny lub inne przekroje określone dla projektu

Materiał i konstrukcja

Belki podporowe są wykonywane ze stopu aluminium. Aluminium może być wybrane jako materiał podporowy, gdy wymagania projektu przewidują metalowy element konstrukcyjny kompatybilny z systemem krat FRP. Dobór stopu zależy od wymagań konstrukcyjnych, warunków środowiskowych, temperatury oraz możliwości kontaktu z metalami różnoimiennymi.

Profil belki, przekrój i grubość ścianki są dobierane w zależności od rozpiętości, obciążeń projektowych, warunków podparcia i mających zastosowanie kryteriów inżynierskich. W przypadku stosowania aluminium razem z innymi metalami lub elementami FRP podczas projektowania systemu należy również uwzględnić kompatybilność materiałową i możliwość wystąpienia oddziaływania galwanicznego.

Typowe zastosowania

Aluminiowe belki do podparcia krat FRP są stosowane w konstrukcyjnych układach wsporczych przemysłowych systemów dostępu i pomostów. Typowe środowiska zastosowania obejmują:

• Zakłady przetwórstwa chemicznego
• Oczyszczalnie ścieków
• Terminale morskie, nabrzeża i konstrukcje przywodne
• Obszary przetwórstwa żywności i napojów
• Platformy offshore i przemysłowe pomosty techniczne

W środowiskach silnie alkalicznych lub w zastosowaniach z możliwością kontaktu galwanicznego z metalami różnoimiennymi należy ocenić kompatybilność materiałów i środki izolacyjne w ramach projektu.

Jak dobrać odpowiednią belkę?

Odpowiednia konfiguracja aluminiowej belki podporowej zależy od układu konstrukcyjnego i warunków eksploatacji systemu kraty FRP. Główne czynniki projektowe obejmują:

• Rozpiętość podpór i rozstaw belek – wpływają na wymagany przekrój i zachowanie konstrukcyjne
• Obciążenia projektowe – w tym obciążenia stałe, użytkowe i odpowiednie obciążenia skupione
• Parametry przekroju – w tym moment bezwładności i wskaźnik wytrzymałości przekroju
• Warunki podparcia – w tym ograniczenia na końcach i konfiguracja połączeń
• Oddziaływanie środowiska – w tym substancje chemiczne, wilgoć, zmiany temperatury i możliwość oddziaływania galwanicznego
• Sposób połączenia – w tym łączniki mechaniczne, klipsy mocujące lub inne określone elementy połączeniowe
• Kryteria ugięcia – zgodnie z wymaganiami projektowymi mającymi zastosowanie

Analizę konstrukcyjną można wykorzystać do oceny wybranej konfiguracji belki względem odpowiednich kryteriów nośności i użytkowalności dla konkretnego projektu.

Nośność

Dopuszczalne obciążenie aluminiowej belki podporowej do krat FRP zależy od przekroju belki, długości rozpiętości, warunków podparcia, właściwości materiału i nadrzędnych kryteriów projektowych.

• Parametry przekroju belki, w tym moment bezwładności i wskaźnik wytrzymałości przekroju
• Długość rozpiętości i warunki podparcia końców
• Właściwości obliczeniowe materiału i odpowiednie naprężenia dopuszczalne
• Łączne oddziaływanie zginania, ścinania i lokalnych zagadnień stateczności
• Rodzaj i rozkład przyłożonych obciążeń

Obliczenia konstrukcyjne dla konkretnego projektu mogą być wykorzystane do oceny wymaganej konfiguracji belki i jej dopuszczalnego obciążenia w określonych warunkach projektowych.

Specyfikacja techniczna

Wymagania dotyczące wymiarów, obciążeń i połączeń są ustalane dla określonej konfiguracji projektu na podstawie odpowiednich kryteriów projektowania konstrukcji i układu podparcia.

Najczęściej zadawane pytania

Jakie obciążenie może przenieść aluminiowa belka podporowa?

Nośność zależy od przekroju belki, rozpiętości, warunków podparcia, przyłożonych obciążeń, właściwości materiału i obowiązujących kryteriów projektowych. Dopuszczalne obciążenie zależy zatem od konfiguracji i powinno być ocenione dla określonego układu belki oraz warunków projektu.

Czy aluminiowe belki podporowe nadają się do środowisk korozyjnych?

Aluminiowe belki podporowe można rozważać w zastosowaniach wilgotnych, zewnętrznych i morskich, ale przydatność materiału zależy od wybranego stopu, ekspozycji chemicznej, temperatury i możliwości kontaktu z metalami różnoimiennymi. Środowiska silnie alkaliczne i oddziaływania galwaniczne wymagają projektowej oceny kompatybilności materiałów.

Czy te belki mogą być stosowane na zewnątrz?

Aluminiowe belki podporowe mogą być stosowane w zewnętrznych konstrukcjach przemysłowych i dostępowych, gdy wybrany stop i konfiguracja konstrukcyjna są odpowiednie dla przewidywanych warunków ekspozycji. Środowiska nadmorskie, morskie i agresywne przemysłowo należy ocenić pod kątem kompatybilności materiałowej i wymagań dotyczących połączeń.

Jak belki podporowe są łączone z panelami krat FRP?

Szczegóły połączeń zależą od projektu systemu i mogą obejmować łączniki mechaniczne, klipsy mocujące, wsporniki lub inne określone elementy. W układzie połączenia należy uwzględnić geometrię kraty, warunki podparcia, ruchy termiczne oraz kompatybilność aluminium, FRP i materiałów połączeniowych.

Jaka jest różnica między aluminiowymi belkami podporowymi a belkami podporowymi FRP?

Elementy podporowe z aluminium i FRP mają różne właściwości materiałowe, zachowanie konstrukcyjne, charakterystykę rozszerzalności cieplnej i uwarunkowania środowiskowe. Aluminium może być wybrane, gdy odpowiednia jest metalowa konstrukcja wsporcza, natomiast elementy podporowe FRP można rozważać, gdy projekt kładzie większy nacisk na konstrukcję niemetaliczną lub określone warunki ekspozycji chemicznej. Wybór zależy od systemu konstrukcyjnego, środowiska, wymagań połączeń i kompatybilności z kratą FRP.

Produkty powiązane i elementy systemu

Aluminiowe belki podporowe do krat FRP są stosowane jako część systemu dostępu FRP wraz z innymi elementami konstrukcyjnymi i połączeniowymi.

• Panele krat FRP – panele formowane lub pultrudowane dobierane zgodnie z wymaganą rozpiętością, obciążeniem i warunkami środowiskowymi
• Elementy połączeniowe – łączniki, klipsy, wsporniki i inne określone urządzenia do łączenia krat z elementami podporowymi
• Główne konstrukcje nośne – elementy stalowe, betonowe lub inne konstrukcyjne podpierające układ aluminiowych belek

Powiązane komponenty należy rozpatrywać razem z konfiguracją belki podporowej w celu określenia wymaganej konstrukcji nośnej.

Zapytanie techniczne

W przypadku doboru belki dla konkretnego projektu lub oceny konstrukcyjnej należy przekazać podstawowe warunki projektowe dotyczące układu podparcia:

• Rozpiętość podpór i rozstaw belek
• Obciążenia projektowe, w tym stałe, użytkowe i skupione, jeśli mają zastosowanie
• Warunki środowiskowe i możliwość kontaktu chemicznego
• Konfiguracja połączeń i konstrukcja wsporcza
• Obowiązująca norma projektowa lub kryteria konstrukcyjne projektu, jeśli są znane

Dane te umożliwiają ocenę wymaganej konfiguracji belki i kryteriów projektowania konstrukcji dla określonego zastosowania.
