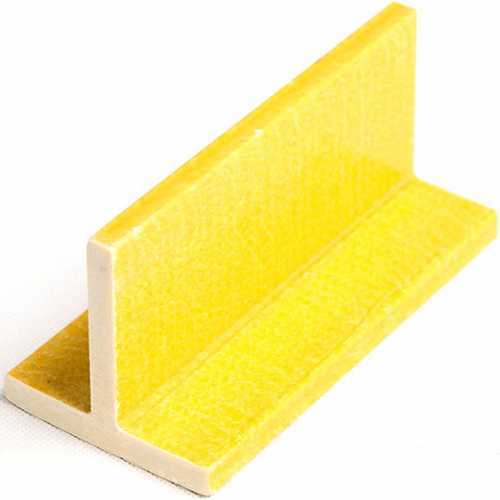

Profil T z włókna szklanego

Charakterystyka profilu T z włókna szklanego Profile T z włókna szklanego, znane również jako profile T z FRP lub profile o przekroju T z włókna szklanego, są pultrudowanymi profilami kon... Czytaj Więcej

0 reviews - Write a review

Zostaw nam wiadomość

Imię

Wiadomość

Opis

Charakterystyka profilu T z włókna szklanego

Profile T z włókna szklanego, znane również jako profile T z FRP lub profile o przekroju T z włókna szklanego, są pultrudowanymi profilami konstrukcyjnymi z pionowym środnikiem i poziomym kołnierzem. Wykonuje się je z włókna szklanego stanowiącego zbrojenie oraz termoutwardzalnej osnowy żywicznej. Stosuje się je tam, gdzie wymagane są odporność na korozję, stabilność wymiarowa i nieprzewodność elektryczna. Typowe zastosowania obejmują ramy, usztywnienia, podpory i stężenia. Wymiary profilu, system żywicy oraz konfiguracja zbrojenia wpływają na zachowanie mechaniczne wybranego przekroju.

Czym jest profil T z włókna szklanego?

Profil T z włókna szklanego jest kompozytowym profilem konstrukcyjnym o przekroju w kształcie litery T, wytwarzanym metodą pultruzji. Profil łączy ciągłe zbrojenie z włókna szklanego z termoutwardzalną osnową żywiczną, tworząc przekrój konstrukcyjny o powtarzalnej geometrii. Profile T z włókna szklanego stosuje się, gdy do ram, usztywnień, podpór lub stężeń potrzebny jest profil niemetalowy. W przeciwieństwie do stali FRP nie rdzewieje, a jego nieprzewodzące właściwości mogą być przydatne w środowiskach wrażliwych elektrycznie.

Najważniejsze cechy produktu

Materiał: Polimer wzmacniany włóknem szklanym (FRP / GRP)
Metoda produkcji: Pultruzja
Geometria profilu: Przekrój T z pionowym środnikiem i poziomym kołnierzem
Systemy żywiczne: Poliester, winyloester, epoksyd
Właściwość elektryczna: Nieprzewodzący

Materiał i wykonanie

Profil jest wytwarzany metodą pultruzji, czyli ciągłego procesu, w którym zbrojenie z włókna szklanego łączy się z żywicą i przeciąga przez podgrzewaną matrycę formującą, aby uzyskać przekrój T. Proces ten ukierunkowuje znaczną część zbrojenia wzdłuż profilu i tworzy powtarzalną geometrię przekroju.

System żywiczny można dobrać do przewidywanych warunków eksploatacji. Poliester jest często stosowany w zastosowaniach ogólnych, natomiast systemy winyloestrowe i epoksydowe mogą być dobierane przy innych wymaganiach chemicznych, środowiskowych lub mechanicznych. Wykończenie powierzchni i kolor mogą być określone zgodnie z wybraną konfiguracją produktu.

Typowe zastosowania

Profile T z włókna szklanego są stosowane w zastosowaniach przemysłowych i infrastrukturalnych, gdy potrzebny jest lekki, nieprzewodzący i odporny na korozję profil konstrukcyjny. Typowe obszary zastosowań obejmują instalacje chemiczne, oczyszczalnie ścieków, środowisko morskie i nadbrzeżne, instalacje elektryczne oraz drugorzędne konstrukcje wsporcze urządzeń.

W zależności od wielkości przekroju i projektu profile T mogą być stosowane jako usztywnienia, elementy ram, podpory, elementy krawędziowe lub stężenia w konstrukcjach stałych i modułowych.

Kryteria doboru

Przy wyborze profilu T z włókna szklanego zwykle uwzględnia się następujące czynniki projektowe i eksploatacyjne:

Geometria profilu: Wysokość środnika, szerokość kołnierza i grubość ścianki wpływają na sztywność, wytrzymałość, szczegóły połączeń i zachowanie całego przekroju.
Rozpiętość i podparcie: Długość rozpiętości, układ podpór, położenie obciążenia i warunki brzegowe są ważnymi danymi wejściowymi do doboru konstrukcyjnego.
Środowisko pracy: Wilgoć, chemikalia, temperatura, ekspozycja zewnętrzna i inne warunki środowiskowe mogą wpływać na wybór systemu żywicznego i konfiguracji profilu.
Wymagania elektryczne: Nieprzewodzący charakter FRP może mieć znaczenie w pobliżu urządzeń elektrycznych i w innych obszarach wrażliwych elektrycznie.
Obróbka i montaż: Wymagane długości, cięcie, wiercenie, połączenia i metody montażu należy rozpatrywać razem z wymiarami wybranego profilu.

Dobór i aspekty techniczne

Zachowanie mechaniczne zależy od wymiarów profilu, konfiguracji zbrojenia, systemu żywicznego, rozpiętości, warunków podparcia, obciążenia i środowiska pracy. W przypadku doboru dla konkretnego projektu należy podać wymagane wymiary profilu wraz z przewidywaną rozpiętością, układem podpór, warunkami obciążenia i wymaganiami środowiskowymi.

Informacje te pomagają określić odpowiednią konfigurację profilu T do danego zastosowania oraz dane produktu, które należy uwzględnić podczas analizy technicznej.

Specyfikacja techniczna

Opcje produktu dla profili T z włókna szklanego
Właściwość	Opcje / Opis
Materiał	Polimer wzmacniany włóknem szklanym (FRP / GRP)
Metoda produkcji	Pultruzja
Geometria profilu	Przekrój T
Długości standardowe	3 m, 6 m lub cięcie zgodnie z projektem
Systemy żywiczne	Poliester, winyloester, epoksyd
Powierzchnia	Powierzchnia gładka lub wykończenie projektowe zgodnie z konfiguracją
Kolor	Standardowe kolory przemysłowe lub opcje projektowe
Właściwość elektryczna	Nieprzewodzący

Najczęściej zadawane pytania

Czy profile T z włókna szklanego nadają się do zastosowań z długotrwałym obciążeniem?

Mogą być rozważane do zastosowań z długotrwałym obciążeniem przy uwzględnieniu geometrii profilu, rozpiętości, warunków podparcia, obciążenia, temperatury i systemu żywicznego. Dobór konstrukcyjny powinien uwzględniać rzeczywistą konfigurację projektu.

Czy profile T z włókna szklanego można stosować w środowiskach wilgotnych lub korozyjnych?

Tak. Profile T z FRP są stosowane w wielu wilgotnych, nadbrzeżnych, kanalizacyjnych i korozyjnych środowiskach przemysłowych. Odpowiedni system żywiczny należy dobrać na podstawie konkretnych substancji chemicznych, temperatury, warunków ekspozycji i wymagań eksploatacyjnych.

Czy dostępne są długości niestandardowe?

Dostępne są standardowe długości 3 m i 6 m, a w razie potrzeby można uwzględnić cięcie zgodnie z wymaganiami projektu. Inne opcje konfiguracji zależą od wybranego profilu i wymagań projektu.

Czym profile T z włókna szklanego różnią się od metalowych profili T?

Profile T z włókna szklanego są niemetalowe, nieprzewodzące i nie podlegają rdzewieniu stali. Ich masa, sztywność, wytrzymałość, zachowanie połączeń i właściwości cieplne różnią się od profili metalowych, dlatego materiał i wielkość profilu należy dobrać zgodnie z rzeczywistymi wymaganiami projektu.

Profile T z włókna szklanego są często stosowane razem z innymi konstrukcyjnymi profilami FRP i elementami połączeniowymi. Produkty powiązane obejmują:
