Opis

Charakterystyka profilu kątowego z włókna szklanego

Profil kątowy z włókna szklanego, określany również jako kątownik FRP, profil kątowy GRP lub pultruzyjny profil kątowy z włókna szklanego, to kompozytowy profil konstrukcyjny z dwoma prostopadłymi ramionami tworzącymi przekrój L. Jest stosowany do konstrukcji ramowych, krawędzi, wzmacniania narożników i podpór. Profil łączy ciągłe zbrojenie z włókna szklanego z matrycą z żywicy termoutwardzalnej, a jego wymiary i zachowanie konstrukcyjne zależą od geometrii, systemu żywicy i warunków projektu.

Czym jest profil kątowy L z włókna szklanego?

Profil kątowy L z włókna szklanego to konstrukcyjny profil FRP produkowany metodą pultruzji, z dwoma prostopadłymi ramionami tworzącymi przekrój L. Może być stosowany jako element ramy, profil krawędziowy, wzmocnienie narożnika lub element podporowy w zastosowaniach przemysłowych, komercyjnych, budowlanych i morskich, w których wymagany jest niemetalowy profil konstrukcyjny.

Kątowniki z włókna szklanego są wykonywane ze zbrojenia z włókna szklanego zatopionego w matrycy z żywicy termoutwardzalnej. Przekrój L jest formowany w sposób ciągły podczas procesu pultruzji, a wymiary dobiera się zgodnie z wymaganym przekrojem i warunkami projektu.

Najważniejsze informacje o produkcie

Materiał: Zbrojenie z włókna szklanego z matrycą z żywicy termoutwardzalnej
Proces produkcji: Pultruzja z ciągłym formowaniem profilu L w ogrzewanej matrycy
Przekrój: Kształt L z dwoma prostopadłymi ramionami, w konfiguracji równoramiennej lub nierównoramiennej
Wymiary: Wymiary ramion, grubość ścianki i długość określane zgodnie z projektem
System żywicy: Dobierany do środowiska pracy i wymagań projektu
Właściwości elektryczne: FRP jest na ogół nieprzewodzący; rzeczywiste właściwości zależą od składu materiału i stanu powierzchni

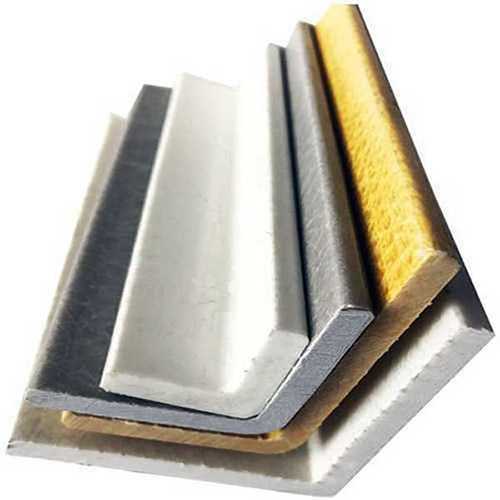

Profile kątowe L z włókna szklanego w różnych wymiarach i konfiguracjach do konstrukcji ramowych, krawędzi i podpór.

Materiał i konstrukcja

Profil jest produkowany metodą pultruzji. Ciągłe zbrojenie z włókna szklanego jest łączone z matrycą z żywicy termoutwardzalnej, a następnie przeciągane przez ogrzewaną matrycę w celu uformowania przekroju L. Zbrojenie tworzy strukturę kompozytu, natomiast matryca wiąże włókna i formuje gotowy profil.

System żywicy może być dobierany do środowiska pracy i wymagań projektu. Dostępne systemy żywic zależą od konfiguracji; przy wyborze można uwzględnić m.in. oddziaływanie chemiczne, temperaturę oraz wymagania dotyczące zachowania w warunkach pożaru.

Geometria profilu jest określana przez wymagane wymiary ramion, grubość, długość i układ konstrukcyjny. W zależności od sposobu montażu i szczegółów połączeń można rozważać wersje równoramienne lub nierównoramienne.

W przypadku cięcia lub wiercenia na miejscu obrobiona krawędź odsłania wewnętrzne zbrojenie. Odsłonięte miejsca należy uszczelnić kompatybilną żywicą w ramach procedury montażowej.

Zastosowania

Profile kątowe FRP są powszechnie stosowane tam, gdzie potrzebny jest niemetalowy profil konstrukcyjny do ram, krawędzi, wzmacniania narożników lub podpór. Typowe zastosowania przemysłowe obejmują:

Konstrukcje budowlane i wzmacnianie narożników
Ramowe konstrukcje urządzeń przemysłowych i konstrukcje podporowe
Konstrukcje morskie i przybrzeżne
Instalacje chemiczne i obszary oczyszczania ścieków
Konstrukcje szklarniowe i zastosowania rolnicze
Obramowania krawędzi i podpory dla paneli kompozytowych oraz innych elementów konstrukcyjnych

Przydatność do konkretnego zastosowania zależy od geometrii profilu, sposobu połączenia, rozpiętości, przewidywanych obciążeń, oddziaływania środowiska i wybranego systemu żywicy.

Nośność

Nośność zależy od konfiguracji. Do głównych czynników należą:

Wymiary ramion i grubość ścianki
Rozpiętość i warunki podparcia
Orientacja profilu i kierunek obciążenia
Zawartość włókna i układ zbrojenia
System żywicy i temperatura pracy
Szczegóły połączeń i mocowania

W zastosowaniach konstrukcyjnych wybrany profil powinien być oceniany razem z rozpiętością, podporami, połączeniami, obciążeniami i warunkami pracy, a nie wyłącznie na podstawie jego wymiarów.

Kryteria doboru

Przy specyfikowaniu profilu kątowego L z włókna szklanego inżynierowie zwykle uwzględniają:

Wymiary ramion: Ramiona równe lub nierówne, zależnie od wymaganej geometrii i układu połączeń.
Grubość: Dobierana z uwzględnieniem wymagań konstrukcyjnych, rozpiętości, obciążeń i połączeń.
System żywicy: Rozpatrywany w odniesieniu do oddziaływania chemicznego, temperatury i warunków pracy.
Połączenia: Połączenia śrubowe, klejone i inne wpływają na układ konstrukcyjny i powinny być analizowane razem z profilem.
Oddziaływanie środowiska: Wilgoć, UV, substancje chemiczne i temperatura pracy mogą wpływać na dobór materiału i obróbki powierzchni.
Długość i transport: Wymagana długość powinna być rozpatrywana wraz z transportem, przenoszeniem, cięciem i montażem.

Podanie wymiarów profilu, rozpiętości, warunków podparcia, obciążeń, połączeń i warunków pracy pozwala dokładniej określić wymaganą konfigurację profilu.

Specyfikacja techniczna

Poniższa tabela przedstawia główne cechy konfiguracyjne profili kątowych L z włókna szklanego. Konkretne wymiary i właściwości zależą od wybranego profilu i wymagań projektu.

Parametr	Specyfikacja / Uwagi
Materiał	Tworzywo wzmacniane włóknem szklanym (FRP / GRP)
Zbrojenie	Ciągłe zbrojenie z włókna szklanego
Matryca	System żywicy termoutwardzalnej
Proces produkcji	Pultruzja
Przekrój	Kątownik L z dwoma prostopadłymi ramionami
Konfiguracja ramion	Równoramienna lub nierównoramienna
Wymiary ramion	Określane zgodnie z projektem
Grubość ścianki	Określana zgodnie z projektem
Długość	Określana zgodnie z projektem oraz warunkami produkcji i transportu
Kolor	Szary i kolory niestandardowe, zależnie od konfiguracji materiału i produkcji
Nośność	Zależna od konfiguracji
Zachowanie w warunkach pożaru	Zależne od wybranego systemu żywicy i wymagań projektu
Charakterystyka temperaturowa	Zależna od systemu żywicy i warunków pracy
Właściwości elektryczne	Na ogół nieprzewodzące; rzeczywiste właściwości zależą od składu i stanu powierzchni

Najczęściej zadawane pytania

Do czego stosuje się profile kątowe z włókna szklanego?

Są stosowane do konstrukcji ramowych, obramowań krawędzi, wzmacniania narożników, podpór urządzeń i innych zastosowań wymagających niemetalowego profilu L. Typowe obszary to budownictwo, instalacje przemysłowe, konstrukcje morskie, uzdatnianie wody i konstrukcje rolnicze.

Z jakich materiałów wykonuje się profile kątowe z włókna szklanego?

Profil łączy ciągłe zbrojenie z włókna szklanego z matrycą z żywicy termoutwardzalnej. System żywicy jest dobierany do warunków pracy i wymagań projektu.

Czy profile kątowe z włókna szklanego są dostępne w wymiarach niestandardowych?

Wymiary ramion, grubość, długość, system żywicy i kolor mogą być określane zgodnie z projektem, z uwzględnieniem możliwości produkcyjnych. Można rozważyć konfiguracje równoramienne i nierównoramienne.

Od czego zależy nośność kątownika FRP?

Nośność zależy od geometrii profilu, grubości, rozpiętości, warunków podparcia, kierunku obciążenia, połączeń, układu zbrojenia, systemu żywicy i warunków pracy.

Czy profile kątowe z włókna szklanego można ciąć lub wiercić na miejscu?

Tak. Cięcie i wiercenie na miejscu może być stosowane podczas wykonywania i montażu konstrukcji. Obrabiane krawędzie, na których odsłonięte zostaje zbrojenie wewnętrzne, należy uszczelnić kompatybilną żywicą.

Czy profile kątowe z włókna szklanego mogą zastąpić profile metalowe?

Profile FRP i metalowe mają różne właściwości materiałowe i zachowanie konstrukcyjne. Dobór powinien uwzględniać geometrię przekroju, obciążenia, rozpiętość, metodę połączenia, wymagania elektryczne, warunki środowiskowe i system materiałowy.

Profile kątowe L z włókna szklanego mogą stanowić część szerszego systemu konstrukcyjnych profili FRP. Do produktów powiązanych mogą należeć:

Profile FRP typu I i profile kanałowe do konstrukcji ramowych
Krata pomostowa i panele podłogowe FRP do powierzchni komunikacyjnych i roboczych
Wsporniki, kątowniki i elementy mocujące do łączenia profili

Dobór profili powiązanych zależy od układu konstrukcyjnego i wymaganych szczegółów połączeń.
