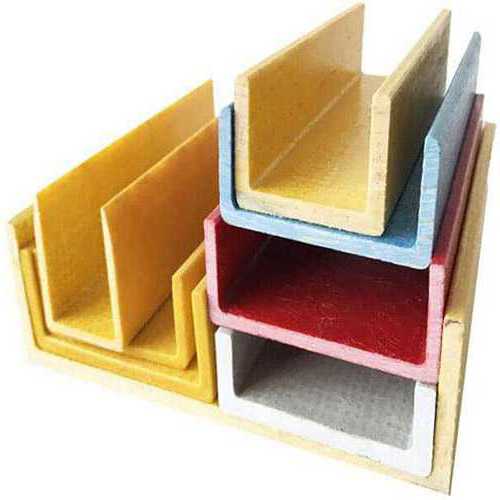

Profil kanałowy C z włókna szklanego

Charakterystyka profilu kanałowego C z włókna szklanego

Czym jest profil kanałowy C z włókna szklanego?

Profil kanałowy C z włókna szklanego to pultrudowany profil konstrukcyjny FRP o przekroju w kształcie litery C. Łączy ciągłe wzmocnienie z włókna szklanego z matrycą z żywicy termoutwardzalnej, takiej jak poliester, winyloester lub inny określony system żywicy. Stosuje się go w ramach konstrukcyjnych, elementach podporowych, konstrukcjach urządzeń i innych zastosowaniach, w których właściwości FRP są istotne dla projektu.

Powiązane określenia obejmują profil C z włókna szklanego, kanał C z FRP, kanał C z GRP, przekrój C z włókna szklanego, konstrukcyjny kanał FRP oraz pultrudowany profil C.

Najważniejsze informacje o produkcie

• Materiał: wzmocnienie z włókna szklanego z matrycą z żywicy termoutwardzalnej.
• Proces produkcji: pultruzja z przeważającą orientacją włókien w kierunku wzdłużnym.
• Przekrój: geometria kanału C, z szerokością, wysokością i grubością ścianki określonymi dla wymaganego profilu.
• Opcje żywicy: systemy poliestrowe, winyloestrowe i inne mogą być dobierane zgodnie z wymaganiami projektu.
• Wymiary profilu: geometria przekroju i długość są ustalane zgodnie z zastosowaniem i warunkami produkcji.
• Konfiguracja: właściwości mechaniczne i zachowanie pod obciążeniem zależą od geometrii profilu, systemu materiałowego i warunków projektowych.

Materiał i budowa

Profile kanałowe C z włókna szklanego są wytwarzane metodą pultruzji. Ciągłe wzmocnienie z włókna szklanego łączy się z termoutwardzalnym systemem żywicy, a następnie przeciąga przez ogrzewaną matrycę formującą w celu uzyskania wymaganego przekroju C. Powstały profil konstrukcyjny FRP ma przeważającą orientację wzmocnienia w kierunku wzdłużnym.

Dobór żywicy wiąże się z narażeniem chemicznym, temperaturą roboczą, wymaganiami dotyczącymi zachowania ogniowego oraz innymi warunkami projektu. Systemy poliestrowe i winyloestrowe są powszechnymi opcjami matrycy FRP; dla szczególnych wymagań można rozważyć inne systemy.

Cięcie lub wiercenie na miejscu może odsłonić włókna szklane na zmodyfikowanych krawędziach. W miejscach, w których wymagane jest zabezpieczenie krawędzi, odsłonięte obszary należy zabezpieczyć kompatybilnym systemem żywicy. Odporność chemiczną w przypadku mieszanin chemicznych, cykli temperaturowych lub warunków ściernych należy oceniać na podstawie rzeczywistych warunków pracy.

Typowe zastosowania

Kanały C z FRP są powszechnie stosowane w przemysłowych zastosowaniach konstrukcyjnych i podporowych, gdy właściwości FRP są odpowiednie dla środowiska pracy. Typowe zastosowania obejmują:

• Przetwórstwo chemiczne: ramy konstrukcyjne, podpory urządzeń i elementy podporowe drugorzędne.
• Środowisko morskie i offshore: ramy i konstrukcje podporowe narażone na wilgoć lub warunki zasolone.
• Instalacje elektryczne i infrastrukturalne: podpory konstrukcyjne i ramy urządzeń, gdy izolacja elektryczna jest kryterium doboru.
• Oczyszczanie ścieków: elementy konstrukcyjne i podporowe w obszarach wilgotnych lub narażonych na działanie chemikaliów.
• Chłodnie kominowe i infrastruktura: elementy ram i podpór narażone na wilgoć oraz związane z nią warunki środowiskowe.

Nośność

Zachowanie kanału C z FRP pod obciążeniem określa się na podstawie geometrii przekroju, właściwości materiału, długości rozpiętości, warunków podparcia, układu obciążenia, połączeń oraz odpowiednich kryteriów projektowych.

• Szerokość, wysokość i grubość ścianki profilu
• Długość rozpiętości i warunki podparcia
• Zawartość włókna i orientacja wzmocnienia
• System żywicy i temperatura robocza
• Rodzaj i rozkład obciążenia oraz warunki połączeń
• Obowiązujące kryteria projektowania konstrukcyjnego

Nośność i wymagania dotyczące ugięcia należy zatem oceniać dla określonej konfiguracji profilu, a nie wyprowadzać wyłącznie z kształtu kanału.

Kryteria doboru

Przy doborze kanału C z włókna szklanego należy uwzględnić następujące zmienne inżynierskie:

• Geometria przekroju: szerokość, wysokość, grubość ścianki i wymiary całkowite wpływają na zachowanie konstrukcyjne.
• Obciążenie i rozpiętość: obciążenia, długość rozpiętości, warunki podparcia i dopuszczalne ugięcie należy rozpatrywać łącznie.
• System żywicy: dobór powinien odpowiadać narażeniu chemicznemu, temperaturze i innym wymaganiom środowiskowym.
• Zachowanie ogniowe: gdy jest istotne, przed wyborem systemu materiałowego należy określić wymaganą metodę badania lub kryterium projektu.
• Ekspozycja zewnętrzna: przy długotrwałej ekspozycji UV należy uwzględnić formulację żywicy i ochronę powierzchni.
• Wymagania elektryczne: FRP może zapewniać izolację elektryczną, natomiast właściwości dielektryczne zależą od formulacji, wilgotności, grubości i warunków pracy.
• Połączenia: typ połączenia, sposób mocowania, lokalne warunki podparcia i wzmocnienia mogą wpływać na zachowanie całego zespołu.
• Obróbka na miejscu: cięcie lub wiercenie zmienia powierzchnię profilu i może wymagać kompatybilnego zabezpieczenia odsłoniętych włókien.

Specyfikacja techniczna

Najczęściej zadawane pytania

Czym jest kanał C z włókna szklanego?

Kanał C z włókna szklanego to pultrudowany profil konstrukcyjny FRP o przekroju C, wykonany ze wzmocnienia z włókna szklanego i termoutwardzalnej matrycy żywicznej. Stosuje się go w ramach, podporach, konstrukcjach urządzeń i powiązanych zastosowaniach przemysłowych.

Jaka jest różnica między kanałem C z włókna szklanego a kanałem C z FRP?

Oba określenia zwykle oznaczają ten sam typ konstrukcyjnego profilu kompozytowego wzmacnianego włóknem szklanym. FRP oznacza tworzywo wzmacniane włóknami, natomiast określenie włókno szklane podkreśla rodzaj zastosowanego wzmocnienia.

Jakie czynniki określają nośność kanału C z FRP?

Zachowanie pod obciążeniem zależy od geometrii przekroju, grubości ścianki, rozpiętości, warunków podparcia, układu obciążenia, właściwości materiału, połączeń i odpowiednich kryteriów projektowych.

Jaki system żywicy stosuje się w kanale C z włókna szklanego?

Dobór żywicy powinien opierać się na środowisku chemicznym, temperaturze roboczej, wymaganiach ogniowych i innych warunkach projektu. Poliester i winyloester są powszechnymi opcjami matrycy FRP, a inne systemy mogą być rozważane dla określonych wymagań.

Czy kanały C z włókna szklanego można ciąć lub wiercić na miejscu?

Pultrudowane kanały C z FRP można ciąć lub wiercić w celu montażu. Obróbka na miejscu może odsłonić włókna szklane na krawędziach; gdy wymagana jest ochrona krawędzi, należy zastosować kompatybilne zabezpieczenie.

Czy kanały C z włókna szklanego nadają się do zastosowań zewnętrznych?

Kanały C z włókna szklanego są często rozważane do zewnętrznych zastosowań konstrukcyjnych i podporowych. Przy doborze należy uwzględnić formulację żywicy, ochronę powierzchni, ekspozycję UV, temperaturę, wilgotność i inne warunki środowiskowe.

W jakich branżach kanały C z FRP są powszechnie stosowane?

Kanały C z FRP są powszechnie stosowane w przemyśle chemicznym, oczyszczaniu ścieków, zastosowaniach morskich, instalacjach elektrycznych i infrastrukturalnych, chłodniach oraz infrastrukturze, gdy właściwości FRP są istotne dla środowiska projektu.

Powiązane produkty i komponenty systemowe

Kanały C z włókna szklanego mogą być stosowane w ramach i konstrukcjach podporowych FRP wraz z innymi pultrudowanymi profilami konstrukcyjnymi, kratami FRP, elementami połączeniowymi i innymi powiązanymi przekrojami kompozytowymi. Powiązane strony produktów przedstawiają informacje dotyczące poszczególnych encji oddzielnie.

Zapytanie inżynierskie

Dla konfiguracji przeznaczonej do konkretnego projektu należy podać główne parametry projektowe:

• Wymagana szerokość, wysokość, grubość ścianki i długość
• Przewidywane obciążenia i układ obciążenia
• Długość rozpiętości i warunki podparcia
• Narażenie chemiczne i temperatura robocza
• Wymagania dotyczące żywicy, ognioodporności lub właściwości elektrycznych, jeśli mają zastosowanie
• Warunki połączeń i montażu
